礦物質耐火母線槽

礦物質耐火母線槽產品介紹

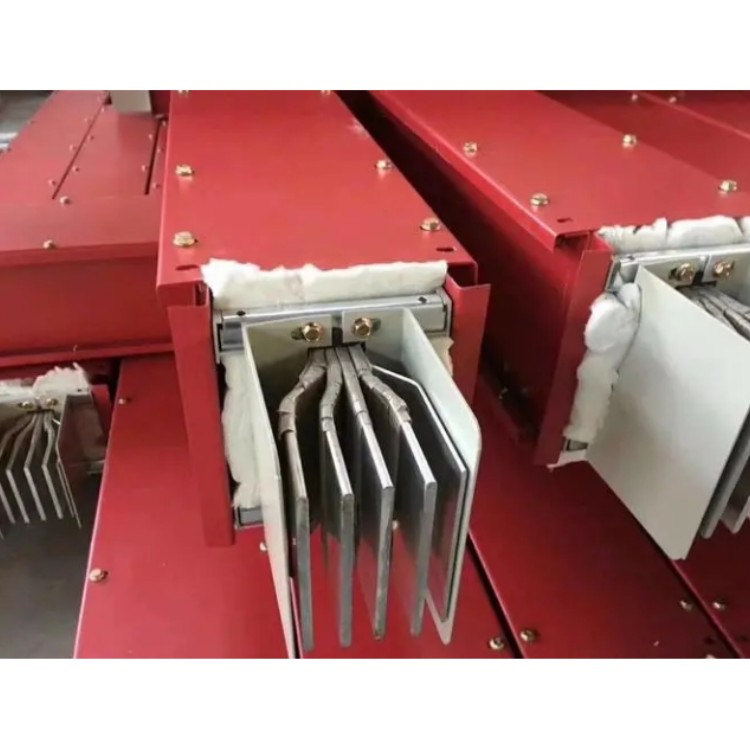

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，母線槽，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，耐火母線槽，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，封閉母線槽，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，瓦楞型母線槽，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。

1、銅排焊接。讓我們在焊接母排之后，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

3、無論是銅排還是外殼。我們在焊接的時候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

防護措施

1、當母線槽穿越樓層時母線槽，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低，所以密集型母線槽需要敷設在海拔2000米以上；

2、不同氣候的環境選用不同氣候環境等級的參數、按溫度、濕度、防火等情況選定；

3、需要確認周圍是否有爆1炸性氣體，如果有就遠離它安裝母線槽。

擁有與“CMC系列”相同的“三明治”相線緊密疊壓結構設計，母線槽外形緊湊、體積小，母線系統具有阻抗低、電壓降低、動熱穩定性好的優點，無發生火災時“煙囪效應”形成的可能。

外殼采用冷拉成型薄鋼型材混合組成。其兩邊側板為我公司的雙層中空結構。通過密閉中空****阻止高溫氣體或明火直接進入母線內部。母線外殼表面為鍍鋅加噴防火涂料(遇火時，涂料能迅速以幾何速度在母線表面膨脹形成致密的炭化隔熱層。密閉母線外殼所有縫隙。防止高溫直接進入母線內部)。

礦物質耐火母線槽

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

母線槽采用的導電和絕緣材料，母線槽系統次啊用鍍錫或者鍍銀銅排、鋁排作為導電材料，導電排的外表面均有良好的防腐保護。導電排采用B級（130℃）的熱成型聚酯薄膜絕緣材料整體包裹，****地提高了母線的絕緣強度和抗沖擊強度。母線采用環保型絕緣材料，通過歐盟要求的SGS 六項物性檢測及UL認證。主要應用于現代化的車間、汽車制造廠、電機制造業的工業電爐、廠房和高層建筑等等。

始端母線槽提供與低壓配電柜、變壓器低壓側、始端進線箱及其他配電設備的直接連接，每個彎頭配置一套接頭組件，地下室銅鋁復合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建筑的每層樓層垂直安裝高度大于4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

使用母線槽的過程中須做好維護工作，維護包含的內容是非常多的，比如下面的這些方面：

1、安裝母線槽就要安裝到位不能安裝在有腐蝕性蒸汽或者有重機械運作的附近。否則母線槽遭受到重機械的影響是很容易受損的。

2、母線槽要定期檢修，檢修一定要停電進行。用萬用表可以檢測出導電體有沒有電壓。做好安全防護工作才能夠避免高電壓給人體帶來危害。

3、母線槽需要每年檢測一次接頭溫升。如果溫升不正常的話，就一定要處理了。還要看看母線槽接頭處是否有松動以及絕緣材料是否有老化的情況。發現松動、老化或者熔化的情況，及時查找原因，耐火母線槽，并且排除故障。確保母線槽能夠正常發揮作用。

4、母線槽運作過程中也要看看是否存在滲漏、噴水等現象，還有母線槽內部零部件是否齊全，有沒有銹蝕情況等等，這些都是需要重視的。認真細心檢查才能夠及時發現并且解決問題。從而保證整個電路系統的安全。

參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量范圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
15、計時范圍：0-360min 計時精度：

16、試樣水平大燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；
設備重量：約4000 Kg，現場安裝。
