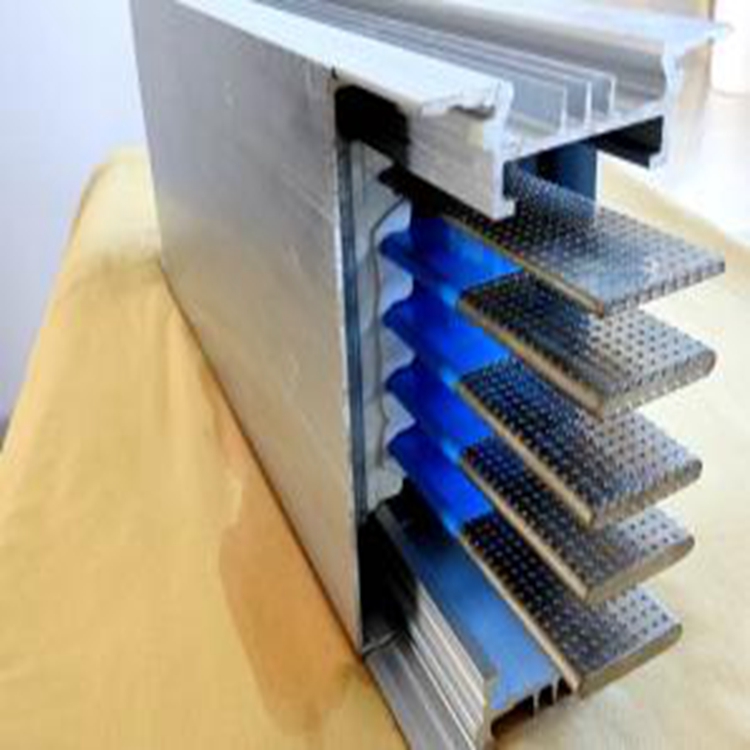

三相四線制瓦楞型密集絕緣母線槽

三相四線制瓦楞型密集絕緣母線槽簡介

廣范應用于各種場所，表面具有抗腐蝕性能強，適用于交流三相四線、三相五線制，頻率50-60Hz，額定工作電壓至660V，額定工作電流250A-5000A的供配電系統。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

無螺釘組裝技術

外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由于外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

而母線槽常用的額定電流等級主要有100A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。母線槽的位置確定：在高層建筑中，低壓母線槽廠家，母線槽主要垂直安裝在電氣豎井間，由于空間小，測繪時首先要考慮安裝位置，靠墻一側距離要留出安裝作業空間，一般大于100mm;平面位置要對豎井內安裝的電纜橋架和其它管道綜合考慮;豎井載電流范圍上：目前電纜只能做到1000mm2截面積，絕緣型母線槽，額定電流1600A母線槽，但這種大規格電纜因為體積及重量過大很少應用到工程中，工程中一般都選用400mm2及以下規格電纜進行配電，這就要求很多根電纜同時供電，而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本的。

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，吉安密集型母線槽廠家，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。鋁合金母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象。

三相四線制瓦楞型密集絕緣母線槽技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
  6、插接箱與母線槽的拔插次數不少于200次。

薄鋼板制作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然后將立柱用鍍鋅螺栓連接固定在底板上。固定支吊架前，****知道墻體、樓(平)頂、鋼架本身的強度，能否承受封閉式母線槽、電纜和電線的重量和集中附加載荷。

為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能完全防止短路出現的可能性。空氣型母線槽或雙重絕緣母線槽，幾乎不存在短路的可能，但存在煙囪效應。 母線槽的母線間有可靠的絕緣距離，母線毛刺不可能引發短路，因此，其安全性遠大于密集型母線槽母線槽采用真空澆注不存在空氣間隙，全部母線用樹脂澆注成一體，因此不存在煙囪效應和導熱間隙。

母線槽的防護等級并非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電柜的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方面考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽系統可用于大負荷供電，如汽車制造廠、電機制造業中的電焊線、工業用電爐，以及高層建筑的供電等。

母線槽在現在大型的供電建筑中應用廣泛，在很多供電系統中沒有母線槽是很難正常運行的，因為現在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，而母線槽的出現可以很好的解決這一問題，所以大家跟隨筆者去了解一下母線槽的應用吧!母線槽應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展，對位對母線槽的應用會越來越廣泛。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，去做其他的事情。

因在于電流太大或許電纜質量太差而形成的。所有的機械設備使用后都要定期進行檢查、保養，電纜橋架廠家就來談?wù)勅绾螌﹄娎|橋架設備進行檢修、保養。

1 、電纜橋架設備平衡氣缸動作狀況及其機油潤滑系統油路，接頭等測試檢查.

2 、電纜橋架設備滑塊與導軌之間的摩擦較為頻繁，應做必要的調整較正，檢查接頭部位的潤滑及管路等，保證良好的運轉。

3 、定期為電纜橋架設備齒輪部位潤滑：齒輪傳動箱及內部機件因為經常運轉損壞的可能性比較大，出現松動的可能性更大。

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽系統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。定期母線槽系統表面積塵，確保散熱良好。

功能指標：

（1）運用環境溫度

    可在特別環境下長時間運用，如溫度高至100℃、低至－50℃的環境溫度下長時間作業。高分子樹脂資料在高溫下往往會快速老化降解，規劃人員用高溫?zé)岱�(wěn)定型的特別樹脂資料大大延緩了運用的壽數，確保了產品的穩定性。

（2）大氣條件

可在戶內、野外任何大氣條件下長時間作業，抗沙塵暴、抗暴雨、抗腐蝕、并且母線槽本體不受海拔高度限制。

在戶外的施工環境中安裝使用母線槽的時候，我們不僅要考慮到相關的腐蝕性方面的破壞因素，同時對于溫度氣候的差異我們也是需要同時予以考慮的。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，從而能夠?qū)崿F(xiàn)母線槽的耐溫差性能優化。

具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。要熟練掌握低壓母線槽(以下簡稱母線槽)安裝知識，先要了解母線槽的分類和電流等級，在現場安裝中母線槽產品按結構特點分類主要有空氣型和密集型母線槽;按導體分類主要有銅導體母線槽、鋁導體母線槽和覆銅鋁母線槽;按外殼材料分類主要有鋼殼母線槽和鋁合金外殼母線槽。在很多的施工作業中，母線槽的使用是相當?shù)膹V泛的，因此對于母線槽的制作工藝上面，我們應該要了解一下有哪些注意事項。
