1350A耐火型母線槽

1350A耐火型母線槽產品介紹

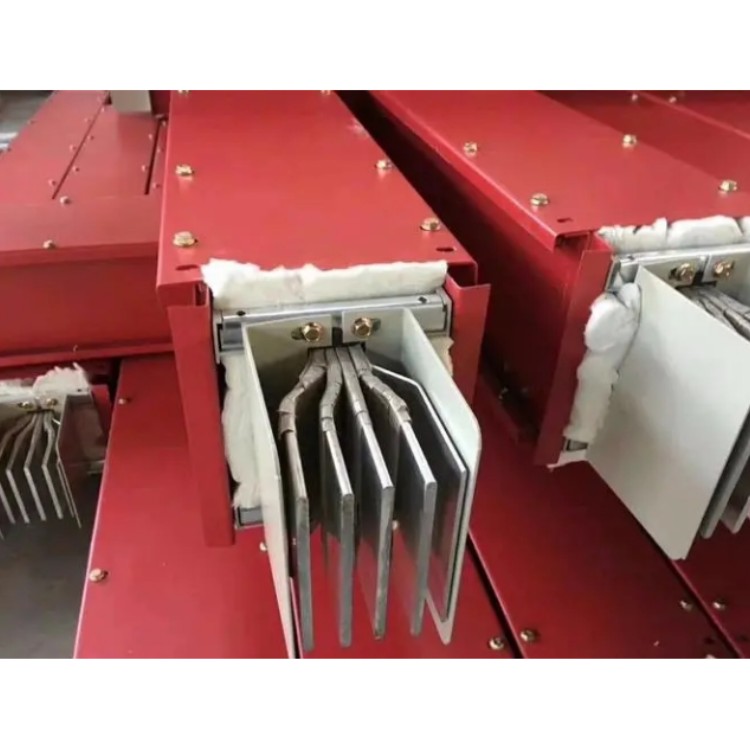

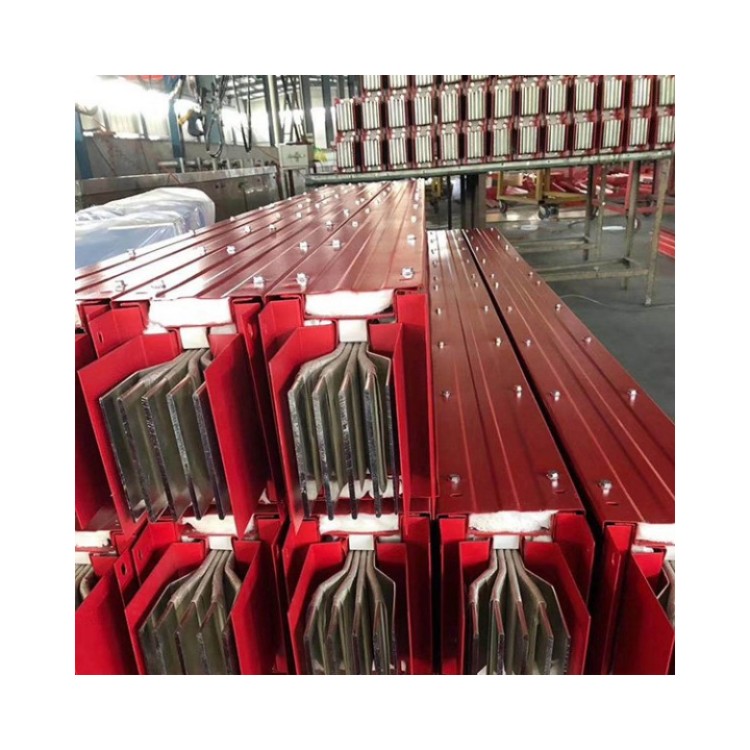

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了*水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。

母線槽采用優質的導電和絕緣材料，母線槽系統次啊用優質鍍錫或者鍍銀銅排、鋁排作為導電材料，導電排的外表面均有良好的防腐保護。導電排采用B級（130℃）的熱成型聚酯薄膜絕緣材料整體包裹，****地提高了母線的絕緣強度和抗沖擊強度。母線采用環保型絕緣材料，通過歐盟要求的SGS 六項物性檢測及UL認證。主要應用于現代化的車間、汽車制造廠、電機制造業的工業電爐、廠房和高層建筑等等。

1350A耐火型母線槽始端母線槽提供與低壓配電柜、變壓器低壓側、始端進線箱及其他配電設備的直接連接每個彎頭配置一套接頭組件，銅鋁復合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建筑的每層樓層垂直安裝高度大于4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載



耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

母線槽部件介紹:

絕緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

連署安裝步驟：先查緝母線槽一端的導體連署面及接頭器有無磕碰毀損，施耐德耐火母線槽，確認無弊后將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，貴港耐火母線槽，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

母線槽支架務必安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝微記不錯放置，節與節連署時，相鄰段母線槽應瞄準，連署后母線槽導體與外殼不許諾受機械應力。

注意事項：

1)壓板的作用是定位，耐火母線槽安裝，因此壓板螺栓不要擰得過緊，以免影響母線的自由伸縮。

2)母線槽每裝好一個單元，要總測一次母線槽的絕緣電阻，這是檢查已安裝的母線槽是否發生短路的****措施。

3)母線槽的走向應走捷徑，耐火母線槽定制，以減少母線槽的****損耗。

4)分接箱和母線槽之間，除了電氣連接外，還應****械固定，以確保分接箱工作可靠。

1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量范圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min
8、室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：
13、爐內：6只鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
14、背火：6只鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
15、計時范圍：0-360min 計時精度：<±2s。
16、試樣水平*大燃燒長度：2.4m
電力電纜母線槽阻燃試驗機試樣垂直*大燃燒長度：1.6m
設備外形尺寸：長×寬×高（3×2×2.5）m；
設備重量：約4000 Kg，現場安裝。

使用條件

周圍環境溫度-5℃/+40℃，且24h內平均溫度不大于35℃。

空氣相對濕度+40℃時不超過50%，+20℃時不超過90%。

海拔高度不得超過2000m。耐火母線槽質量保證

污染等級按GB7251.1-1997《低壓成套開關設備和控制設備第1部分》的規定選3級。

耐火型母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火型母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

耐火型母線槽適用于額定電壓690V以下，額定工作電流250-5000A、頻率50-60Hz的輸配電系統。經過多年的試驗和工業通電運行，其電氣性、耐火性、金屬結構性均達到了*水平。母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
