鋁合金管母線

產品結構

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

母線槽與電纜的技術功能比對：

選用母線槽有許多優越性，在低壓配電系統輸電干線工程項目中得到廣泛地運用，越來越多地代替了電纜。

母線槽與電纜或預分支電纜的技術功能比較較有散熱好，阻抗低及載流量大的特征。載流量630A以上的母線槽與630A以上電纜或預分支電纜的技術功能比較較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。把帶電母線固定及封閉在接地的金屬外殼里，相間及對地選用了阻燃的絕緣材料。然后確保了電氣和機械功能安穩。一起母線槽加設了智能化監控設備，所以作業非常安全可靠。利用了插接箱分路，即使在母線帶電的情況下也能安全地進行插撥分合支路。母線槽具有施工便利、保護簡略、水平、筆直、縱橫交錯安排、布線規整漂亮、安全標準化的特征。一起，能削減電能丟掉及節約用銅量。

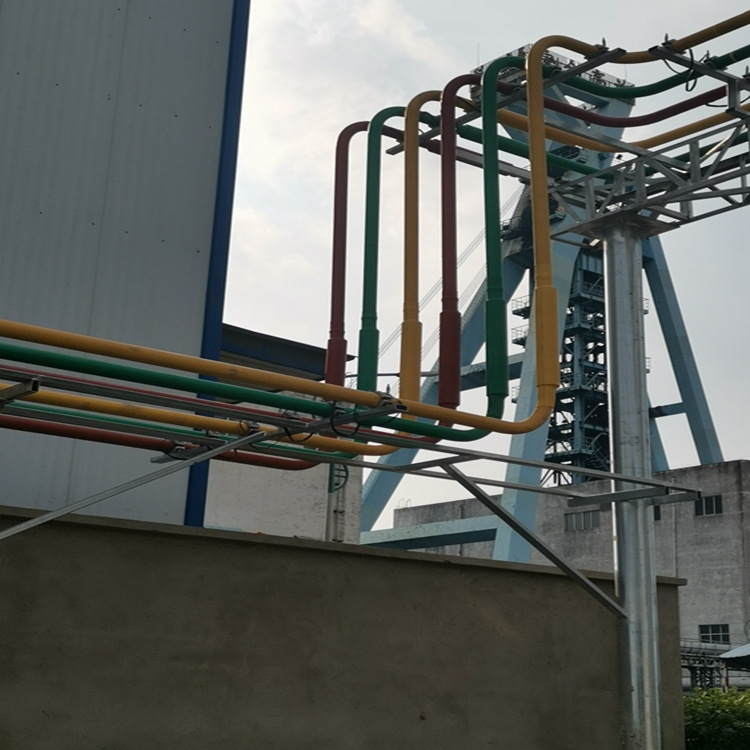

管型母線適用于各水電廠、發電廠、變電站、石油等配電工程，其占地面小、載流量大、安全系數高、維護方便等優點已被廣大用戶所接受。安裝方式主要形式為：支柱架空、電纜夾層、電纜溝等。

半絕緣銅（鋁）管形母線的導體為T2Y銅管，外層包覆至少是兩層的****絕緣材料及護套；無屏蔽層，表面電位不為零，主要依靠支柱絕緣子作為主絕緣。半絕緣管形母線是工程造價相對較低、安全運行指數較高的一款新型母線產品。

主要特點為下面幾點：

1快速安裝

鋁合金管母線通道適配器在安裝時無法翻轉，而且兩個母線通道部分在聯接時不會因翻轉而異相。

2高防護等級

聯接箱具有保護功用，聯接箱蓋有聯接箱蓋，能夠****防止水，塵埃和碎屑?jí)嬄洹?/span>

3高壓平衡

螺栓鎖定時發生的壓力經過專門規劃的墊圈傳遞到銅條和其他橫截面的高壓平衡墊，從而平衡整個母線槽的母線聯接表面的壓力。氣密性適中，電氣聯接安全可靠；

4縮短補償

為了滿足因熱縮短而引起母線槽的線性膨脹和縮短，母線適配器供給了7mm的縮短補償功用，因而整個母線槽無需安裝專用的熱縮接頭單元；

5規劃雙頭扭矩螺栓

鋁合金管母線安裝雙頭螺栓時，僅需使用普通扳手即可旋轉螺母，螺栓頭會主動開裂，直到螺栓頭主動開裂，而且赤色指示器墊片墜落

主要技術參數

由柴油機房開關柜至6kV備變小間開關柜。

采用絕緣銅管母線規格：6.3kV/3150A

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
