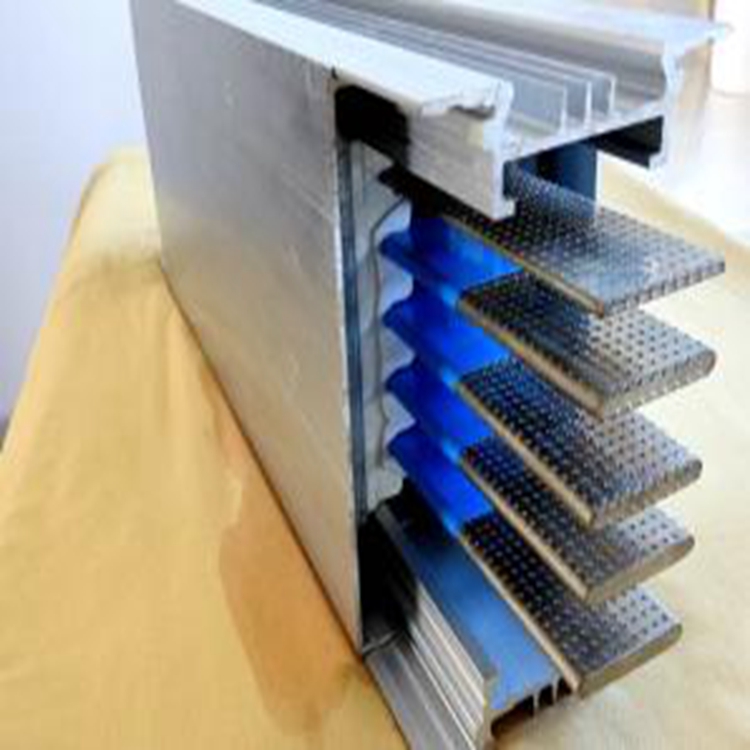

三相四線制瓦楞型絕緣母線槽

三相四線制瓦楞型絕緣母線槽特點：
1）適合于大跨距安裝
該系列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截面型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。
母線槽可在1m長度內設置2個插口，兩面設置即可達4個，而不影響其支撐強度。
2）安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
3）散熱性能好，適合大電流輸送，過載能力強

A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱面積，熱阻小，導熱速度快，降低了銅排的溫升；
B、接頭采用雙面搭接，使母線草接頭處銅排搭接面積增大了一倍，降低了接觸電阻及接頭溫升。

 可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫?zé)岱�(wěn)定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。

污染等級
母線槽本體可在有或火災危險的場所，或有化學污染的場所；污染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了復合材料的穩定性。

保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，吉安密集型母線槽廠家，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。鋁合金母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象。絕緣材料及外殼結構散熱差。

結構工藝處理較好，絕緣材料散熱較好的母線槽其導體按設計手冊或電工手冊打折扣后能滿足載流要求。但有些產品絕緣材料是樹脂澆注，或采用其他散熱較差的絕緣材料，及空氣型母線結構，和散熱較差的密集型母線結構要下降的折扣更多。有些產品結構及絕緣材料散熱很差，導體按照電工手冊上30℃環境溫度選擇，誤導了用戶，據了解該類產品有些只能達到60%~70%的截流能力，給我國電力供電造成了嚴重的安全隱患和巨大的電能損耗，值得人們重視。

當母線槽發生短路時，就有比正常工作電流大許多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗?zāi)妇�承受短路電流作用的能力，即校驗?zāi)妇�的動穩定性和熱穩定性。 載流母線由于電阻引起的損耗轉化為熱，使母線溫度升高。銅、鋁材料本身雖然可在較高溫度下使用不影響其機械強度，但是螺栓連接的接觸面溫度較高容易氧化，瓦楞型母線槽生產廠家，使得接觸面電阻增加。接觸電阻增大又使接觸面溫度繼續升高，造成e性循環，導致接觸部分損壞。因此電接觸面的氧化問題就成為限制母線槽溫度的主要因素。連接面鍍銀的螺栓連接允許的母線溫度比較高，但成本很高，一般采用連接面鍍錫或鍍鋅的螺栓連接。這種母線的允許溫度就低些。我國規定母線的允許溫度為85～90℃，對封閉母線，外殼的允許溫度為65～70℃。采用焊接時，允許溫度可到達110℃

 三相四線制瓦楞型絕緣母線槽

溫升限值驗證是檢測母線槽的進線端、桿接口、連接頭的導體和外殼等在通過母線槽滿負荷運行穩定下來，溫度減去環境溫度，瓦楞型母線槽商家，是確定該點的溫升值，有了該溫升值準了解該母線槽所選擇的絕緣材料，在今后滿負荷運行過程中的穩定性以及滿負荷運行過程中外殼溫度對人體的傷害等****證據來確保母線的運行。

那么究竟如何來辨別密集型母線槽質量的優劣，安裝質量的好壞呢?

1.首先以母線的結構從里到外來尋找影響母線槽運行的因素。

2.用戶收到母線槽產品后，除了要對隨機技術文件，裝箱清單，合格證、尺寸、表面處理作常規檢查外，還要注意檢查在運輸過程中是否受潮，碰撞損壞絕緣層等情況，檢查導體截面是否符合產品樣本的要求。

3.母線槽在設計和安裝的過程中，有以下因素影響母線槽的運行，要得高度的注意，即母線楷不能在水管、汽管、動力管下方平行敷設�？山徊嫱ㄟ^但不要超過兩點為好，同時母線槽在狹小的空間及配電柜內安裝時要考慮留有余量以利散熱，在車間內敷設水平母線要留足行車工作狀態及鏟車的通過距離，水平敷設母線每隔2--3m。

在平行多列敷設密集型母線槽安裝中，每列垂直母線設一只落地彈性支架。墻面上側裝一只墻裝支架為妥，由于高層建筑墻厚是變量，為了保證垂直母線的直線性，垂直度，可以允許每層母線上端與墻面內傾2°-3°，瓦楞型母線槽并禁止母線靠墻直接安裝。

由于母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，使觸頭容易發熱，故在南方極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面****比密集絕緣插接母線槽大。

環境溫度

上限： 40℃

下限：-25℃

海拔：2000m以下

濕度

相對濕度在高溫度為 40℃時不超過50%;溫度較低時允許有

較高的相對濕度

凝露條件：有

基本烈度：6度設防

安裝地點：戶內、戶外

在受限制的安裝環境下，母線槽，母線槽的安裝也收到了限制，密集型母線槽其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，Ｌ２、Ｌ３相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于３ｍ的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。因此每一種母線槽都有其優勢也有其不足，選擇合適的母線槽至關重要！
