10KV/750A高壓管狀母線槽

10KV/750A高壓管狀母線槽型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路效果。

管型母線槽在行業內有很好的口碑，產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路起到顯著效果。

10KV/750A高壓管狀母線槽

具有以下特點：

  載流量大

管形母線的主體為空心銅管或鋁合金管，表面積大，相對常規矩形母線，其導體表面電流密度分布均勻，額定電流可達12000A。

  絕緣性能好

管形母線采用密封屏蔽絕緣方式，外殼接地電位為零，母線表面電場分布均勻，電氣絕緣性能強�？梢灾苯油ㄟ^(guò)電纜溝和電纜夾層。

  散熱好、溫升低

管形母線為空心導體，母線兩端開有通風孔，內徑風道能自然形成熱空氣對流，散熱條件好相比常規母線要好。

  損耗低

管形母線的外形決定了其表面集膚效應系數低，Kf≦1，交流電阻小，因而母線的功率損失小。交聯屏蔽絕緣管形母線絕緣層的介質損耗低于0.01%。

  絕緣材料耐熱系數高

交聯屏蔽絕緣管形母線的主絕緣材料為聚四氟乙烯，有優良的電氣性能和化學穩定性，可在－200℃～＋200℃中正常工作，介質損耗小、阻燃、耐老化、配合其他絕緣材料，產品的使用壽命≧20年。

  抗電氣震動能力強

動穩定試驗結果表明，電壓10kV、額定電流4000A的銅質管母，可承受63kA（4s）短路電流沖擊�？梢灾苯訉⒐苣妇�固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強的抗震動能力。

 不受環境干擾，可靠性高

管形母線的每相是封閉式屏蔽絕緣，內部無凝露產生，且了外界潮氣，灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。

 母線架構簡明、布置清晰、安裝方便、維護工作量少。

采用****冷拉紫銅管為輸電主導體，銅管的特點是截面積大、電阻率低、導電率高等等，這些優點在電力輸送配電應用中已得到證實。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

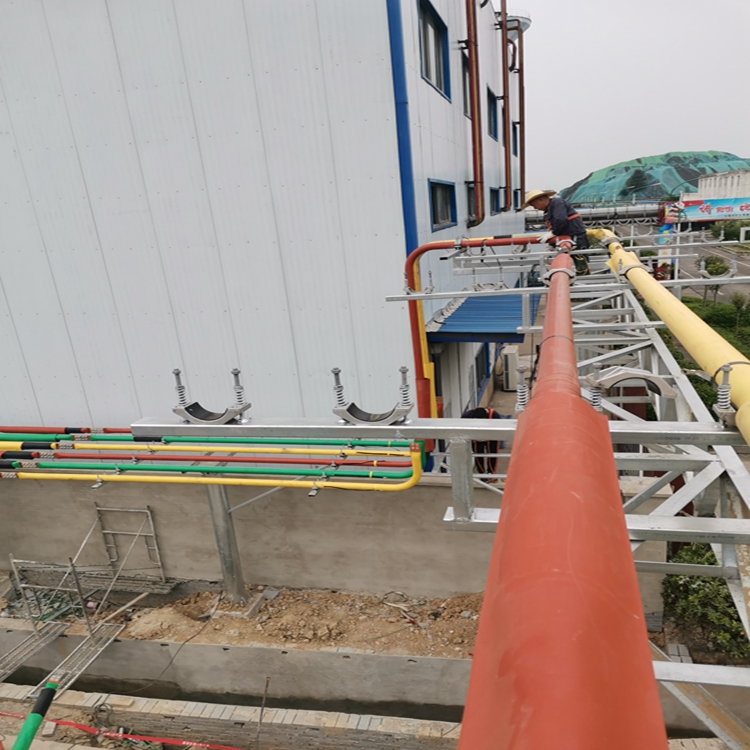

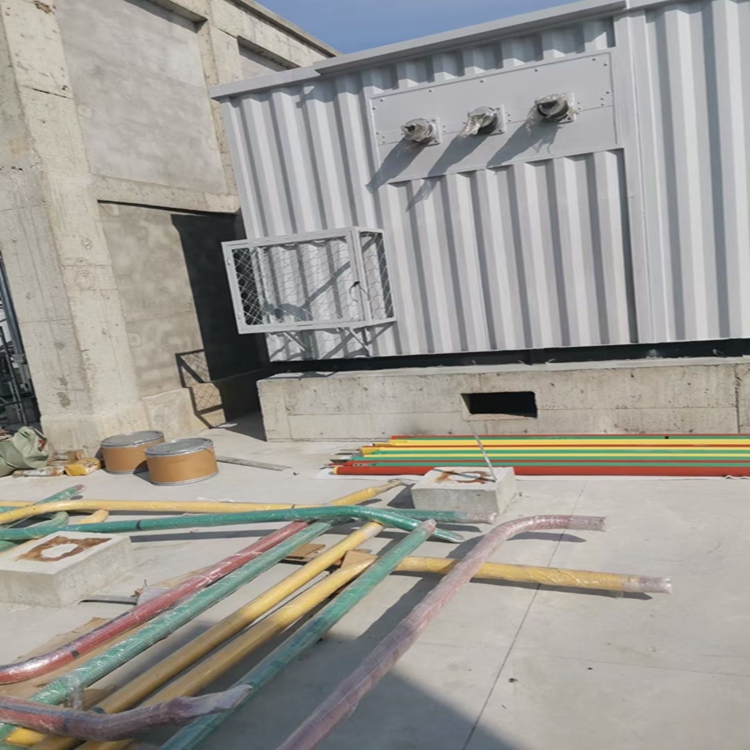

管型導體一般焊接后架空安裝，采用管母線金具固定，由于在焊接后接頭處的強度有所降低(約為母材的65%)，為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：



　氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲(或焊條)做為電極，使它與工件產生電弧，以焊絲(或焊條)和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

嚴禁帶電拆裝母線槽。側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分?jǐn)?狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，****由電工人員操作。

主要技術參數

由柴油機房開關柜至6kV備變小間開關柜。

采用絕緣銅管母線規格：6.3kV/3150A

技術性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

  局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

母線運行過程中應密封良好，不能有水、雜物、小動物進入。

應有方便的連接接地線的位置。
