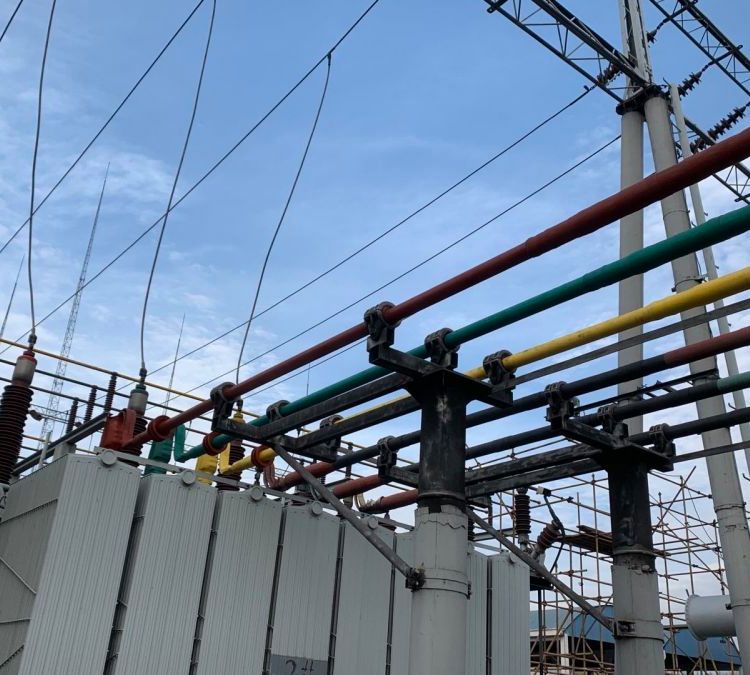

高低壓全絕緣固體管型母線槽

信息整理:江蘇久益電力設備有限公司 日期:2023-06-07 08:12:43 人氣:

高低壓全絕緣固體管型母線槽

1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計,使母線槽外形愈加緊湊,體積更小,并增加了母線體系的動熱穩定性,使母線具有阻抗低,電壓下降的長處。

2、 外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成,樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼,增加了母線體系的抗沖擊才能和運用壽命。

3、 運用“Y"型防水性接頭,銜接牢靠便利。

1.管狀母線的結構具有簡單的特點和清晰的布局。它易于安裝且易于維護,并且維護工作量較少。

2.管狀母線具有散熱好,溫升低的特點。

管狀母線為空心導體,母線內徑風管自然形成熱風對流,散熱條件良好。

3.管狀母線具有不受環境干擾和高可靠性的特點。

每種類型的管狀母線都是封閉的屏蔽管,內部沒有冷凝,了由于接地和相間短路故障引起的外部濕氣,灰塵和外部接地。該操作具有高可靠性。相比之下,矩形母線暴露在環境中,容易被人,動物和其他物體接觸到地面和短路,不利于安全操作。

4.管狀母線具有允許應力大,機械強度高的特點。

管狀母線的允許應力是矩形母線的4倍?梢猿惺芏搪冯娏鞑⑶覚C(jī)械強度高,這使得母線支撐跨度增加。在母線支架的支撐下,由于母線跨度,母線的跨度可達13米。距離遠,可直接進入高壓室和室內限流電抗器或10kV開關柜,減少相應的柱管形狀,母線配件和民用建筑基礎。

5.管狀母線具有大載流量的特點。

管狀母線具有較大的載流能力,主要在空心導體中,表面積大,導體表面均勻,電流密度分布均勻,因此管狀母線特別適用于工作電流大的電路。

6.管狀母線具有強電絕緣性能的特點。

管狀母線采用密封屏蔽管型,外殼接地電位為零。由于電屏蔽具有:均勻電場分布;灣控制電位和極限電場;避免管狀表面局部放電;漏電流和充電電流;即防止接觸電壓危險,使屏蔽管狀母線電場均勻分布,電氣管型性能強。

7.管狀母線具有強電阻的特性。

管狀母線直接固定在鋼架或混凝土支架上,了套管和支柱形狀,具有很強的抗振能力。

8.管狀母線具有管狀材料的高耐熱系數的特性。

管狀母線的主要絕緣材料由聚四氟乙烯制成,可在高溫下工作。它具有優異的電性能和化學穩定性,低介電損耗,阻燃性,耐老化性和長達40年的使用壽命。

◆機械強度高母線主體允許應力為矩形母線的4倍,可承受的短路電流大,機械強度高,使得母線支撐跨距加大。

◆散熱條件好、溫升低母線為空心導體,母線內徑風道能自然形成熱空氣對流,(室內和室外的氣壓差,能自然形成熱空氣對流),散熱條件好

◆絕緣材料耐熱系數高母線的主絕緣材料為聚四氟乙烯,可在-250℃-+250℃中工作,有優良的電氣性能和化學穩定性,介質損耗小,阻燃、耐老化、使用壽命≥40年。

◆抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上,取消穿墻套管和支柱絕緣子,具有與較強的抗震動能力。

◆不受環境干擾,可靠性高絕緣母線每相是封閉屏蔽絕緣,內部無凝露產生,且****了外界潮氣,灰塵以及外物所引起的接地和相間短路故障,運行具有高度的可靠性。GECBT-2風電母線系統① GECBT-2認證支持通過德國REpower等全球著名的風力發電機公司的認證② GECBT-2風力發電母線系統

◆GECBT-2風力發電母線系統可滿足任何容量的風電機組的需求,設計先進、環保節能,對惡劣的環境有的適應能力

◆具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢

◆母線槽本體壽命能達到40年以上

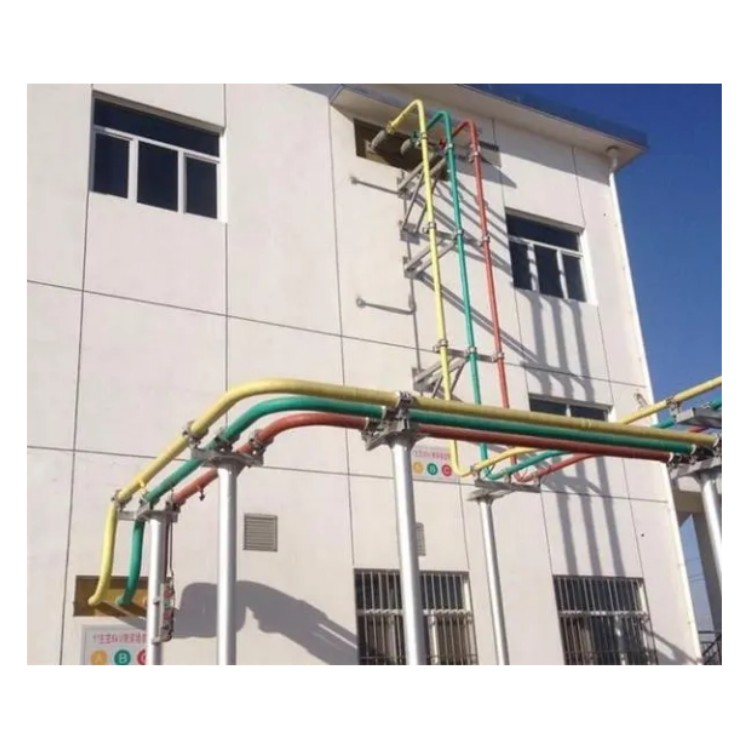

高低壓全絕緣固體管型母線槽

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用,是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電;火災情況下,切斷正常供電系統,可按額定電流進行消防供電,從而可達到正常、消防供電兩者的兼用。



管型母線槽在行業內有很好的口碑,產品特性主要有以下幾點:

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行,它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯,有著優良的電氣性能和化學穩定性,介質損耗小,阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻,因此對工作電流大的回路效果。

技術性能要求:

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線長期允許載流量               ≦2.5A/mm2

額定電流導體溫升:                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms,峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品,并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好,不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
