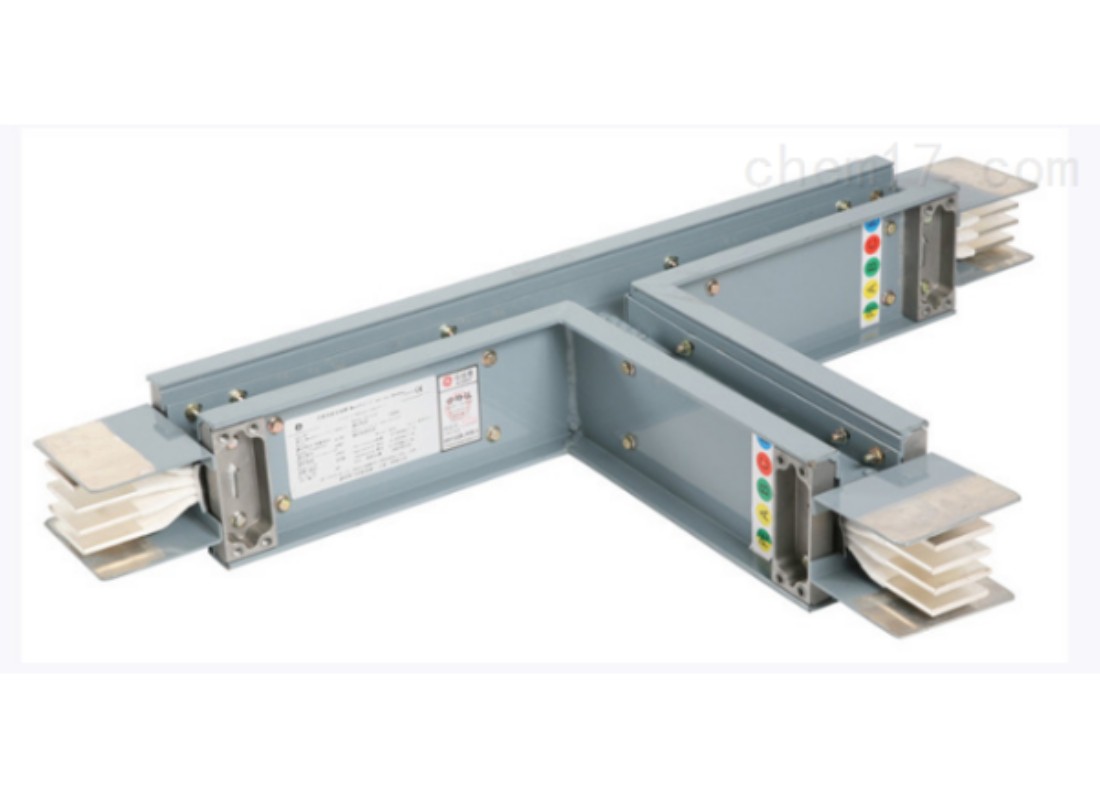

三相五線制絕緣封閉插接式母線槽

三相五線制絕緣封閉插接式母線槽受著很人的發熱和電動力效應，還需要合理的選用母線材料、截而形狀和截而積以符合安全運行的要求。雖然在海洋平臺的實際使用過程中母線槽有諸多優勢，但是依然存在一些值得我們注意的問題。例如受到海洋平臺的電負荷類型、分布情況以及安裝空間的限制對母線槽的應用都會帶來一定的影響，因此母線槽在海洋平臺上的應用需要綜合考慮海洋平臺的環境以及工程投資等問題，從而人限度的發揮母線槽在海洋平臺的發電、供電以及配電系統中的功效。配電房及高層建筑母線槽代替電纜電線使用。母線使用壽命長，拆移及分支線路方便，降低折舊費用及提高使用安全性能；中型城市及普通工業企業也開始普遍使用母線槽，則也可一次性投資，終身受益。電壓變化時衡量負荷吞吐能力的指標，電壓變化大，造成系統中電氣設備額定電壓偏移過大，運行性惡劣化，可使照明燈光變暗，設備啟動困難，損耗增加

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害高強度封閉母線，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時****先切斷電源，如果有錯誤發生會很危險，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。

一般設計在室內使用，空氣中的濕度對母線槽的運行不會造成影響，但母線槽在使用中進水，勢必引起絕緣降低，長期運行會造成短路，燒毀母線槽。因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用后，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。

解決的方法是在母線槽穿越的樓層時增設防水圍堰

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

結構說明如下:

緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

插接式密集型母線槽的組裝是采用金屬鉚接設備進行裝配的，強度高，密封效果好，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝后整體性好，母線槽電氣連接性能優，其足夠大的截面超過相線，可作為PE安全保護導體作用。當系統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。

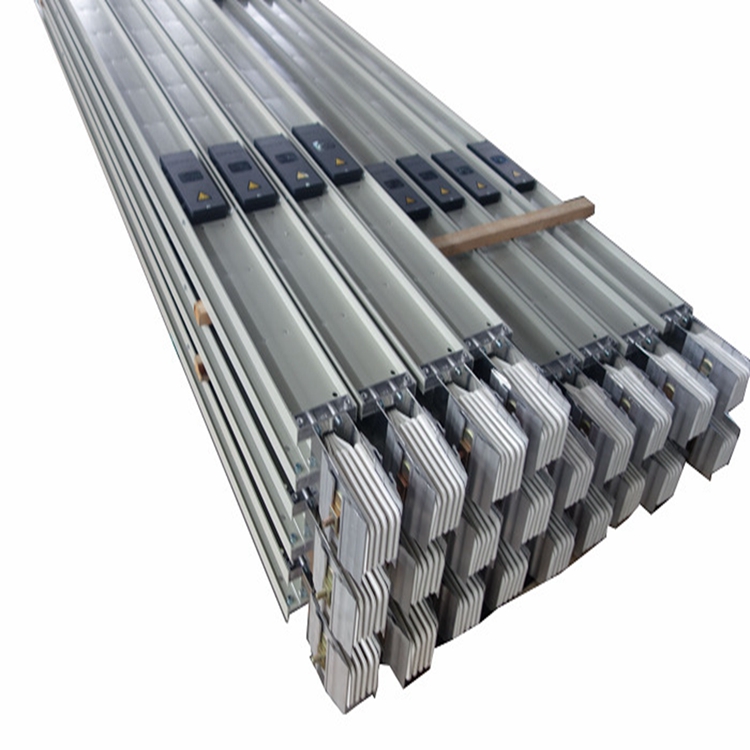

三相五線制絕緣封閉插接式母線槽

插接式母線槽維護方便，母線槽幾乎不必維護，日常維護通常是測量外殼和穿心螺栓的溫升、進線箱的接頭溫升等，穿心螺栓若采用4.8級，則需要定期緊固。

插接式母線槽散熱性好，采用空氣傳導散熱，并通過緊密接觸的鋁合金外殼，把熱量散發出去。

插接式母線槽維護方便，母線槽幾乎不必維護，日常維護通常是測量外殼和穿心螺栓的溫升、進線箱的接頭溫升等，穿心螺栓若采用4.8級，則需要定期緊固。

插接式母線槽散熱性好，采用空氣傳導散熱，并通過緊密接觸的鋁合金外殼，把熱量散發出去。

插接式母線槽分接方便，就是利用插接的方式把主干線的電源分接到支線去。

1、在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；

2、在電力機房直流供電系統中安裝一架母聯屏，其功能為母線輸出，其柜體內不設置輸出回路；

3、采用封閉式母線槽將直流分屏與母聯屏連接；

4、交換機房的直流列頭柜取電均引自本機房?jī)?nèi)的直流分屏。

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于 40℃，不低于-25℃，在24小時內其平均溫度不超過 35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于20MΩ。母線槽槽，固定距離不得大于2.5m，水平敷設距地高度不應小于2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，插接式母線槽，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，插接式母線槽支架，決定了在密集型母線絕緣材料的選用上都是當前上性能特別優的。
