插接式高強度封閉母線槽

插接式高強度封閉母線槽就是母線槽”或“安全橋架”是一種代替?zhèn)鹘y(tǒng)鐵皮橋架的新產品。他具有使用安裝方便，比傳統橋架用電更安全，使用靈活美觀的特點。被廣泛用于工廠車間自動生產線，流水生產操作班組等需要安全密集供多點電的場所。供電母線槽取電采用無接頭插電設計，排除了傳統接線方式的接線不良導致的火災隱患。之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，插接式母線槽支架，使觸頭容易發熱，故在南方使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。預制分支電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力

加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

3、其原因是電纜過載引起的；寶鋼三只轉爐停產，也是電纜失火引起。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，但價格昂貴，只有消防等不準停電的電源才用耐火電纜。母線槽外殼是鋼制的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會竄到母線槽外面。

分相封閉母線在大型發電廠中的使用范圍為:從發電機出線端子開始，到主變壓器低壓側引出端子的主回路母線，自主回路母線引出至廠用高壓變壓器和電壓互感器、避雷器等設備柜的各分支線。

分相封閉母線主要用于大型發電機組，對200MW及以上發電機引出線回路中采用分相封閉母線的目的是:

(1)減少接地故障，避免相間短路。大容量發電機出口的短路電流很大，給斷路器的制造帶來****困難，發電機也承*出口短路的沖擊。封閉母線因有外殼保護，可基本外界潮氣�；覊m以及外物引起的接地故障，提高發電機運行的連續性。母線需要分相封閉，也基本杜絕相間短路的發生。

插接式母線槽，多路輸出功能封閉式連接器插接式母線槽，密集型插接式絕緣母線槽，1000A插接式母線槽生產廠家，久益插接式母線規格齊全 現貨廠家安裝

母線之間接頭用銅片軟接過渡，在南方天氣潮濕，接頭之間容易產生氧化，形成接頭與母線接觸不良，插接式母線槽支架，使觸頭容易發熱，故在南方使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、



1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
 2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
 3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；

 4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

母線槽的外殼組裝分螺栓裝配、手工鉚接、自動化鉚接。螺栓裝配成型的母線隨著運行時的不斷震動和運行時間的加長，螺栓難免有松動的，易出現因螺栓脫落造成短路事故的發生；手工鉚接避免了螺栓松動引起的故障，而且使得母線外殼電氣連續性更好，但因?yàn)槭鞘止げ僮鳎�難免有產品質量參差不齊，而且效率低下；自動化鉚接由于是流水線裝配，相對手工鉚接其工藝水準又更進一步，做到了所有產品裝配質量統一化，而且大大提高了生產效率。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

插接式高強度封閉母線槽可在一米長度安排二個插口，如二面插口即達四個插口而不影響母線支撐強度。通過插接箱電流分支一插就可免遭電纜剝皮連接不安全之苦惱。如果你的產品、設備更換，將母線重新組合安裝，母線插口分支始終達到你所需的位置。故使用母線配線可令您終身滿意。

母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，插接式母線槽額定電壓380V，額定電流250A-6300A的三相四線，插接式母線槽三相五線制供配電系統工程中。

插接式母線槽一般都是在室內，母線槽，地下室，辦公商住都能用到，如果室外的母線槽在使用中進水，就會引起絕緣降低，低壓插接式母線槽，長期運行會造成短路，因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。我公司會根據客戶的需求，母線槽的使用環境，為客戶定制安裝適合的母線槽供配電系統。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大；

2、電壓降很�。�

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

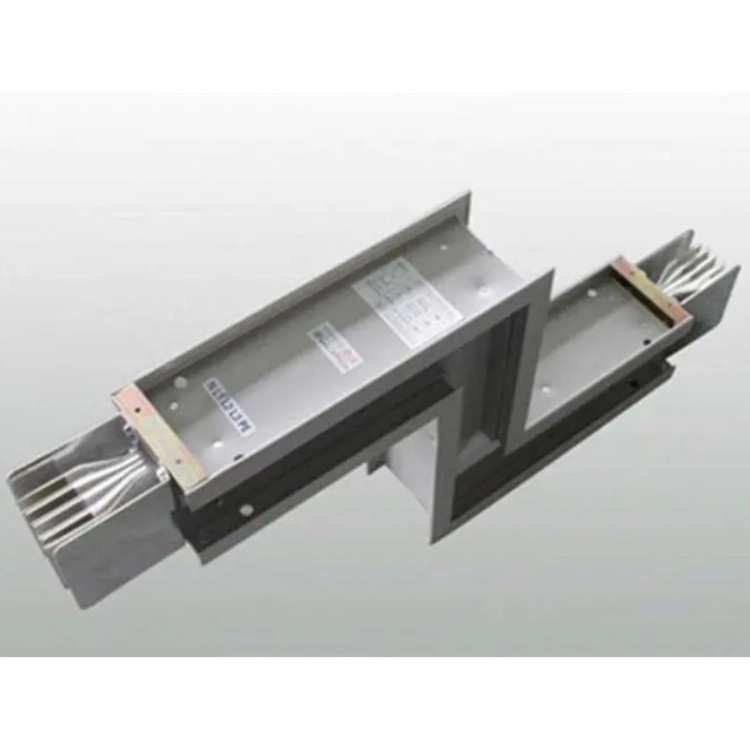

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。
