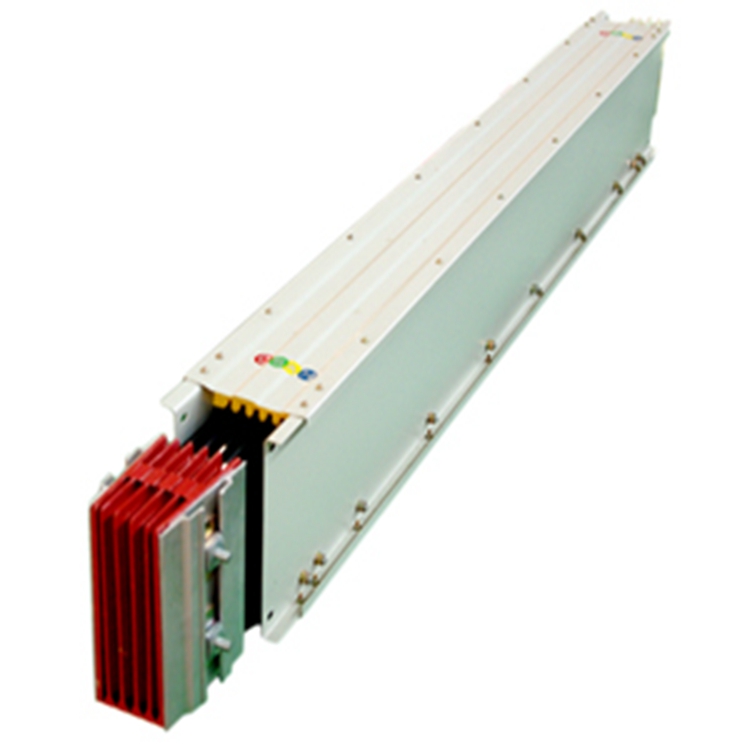

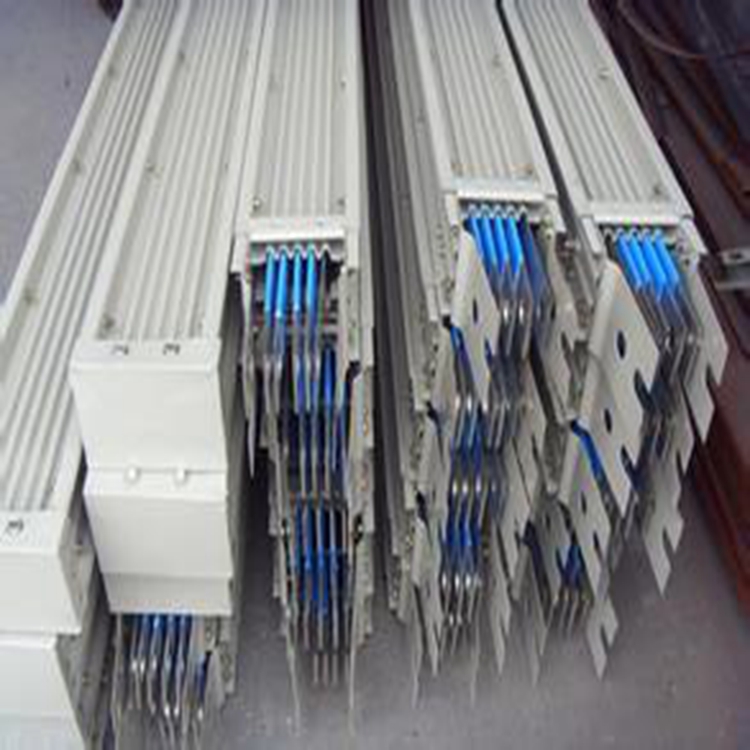

瓦楞型絕緣母線槽2000A-5500A

瓦楞型絕緣母線槽2000A-5500A的金屬板（鋼板、鋁板、或防火板）保護殼，導電排（銅排、鋁排、銅鋁復合材料）的載流子，絕緣材料，固定配件相關母線系統。母線槽分為三種類型：空氣塞、密集絕緣塞和高強度插頭。母線槽與銅軟過渡之間的空氣接頭，南方潮濕的天氣，易氧化的接頭，形成接頭和母線接觸不良，容易接觸發熱，因此在南方很少使用。且接頭體積過大，水平母線段尺寸不一致，外觀不美觀。高強度封閉母線通風良好，防潮、降溫功能明顯改進，更適合南方氣候。該電源系統特別適用于低壓配電系統和高層商業樓宇、賓館和醫院。 母線槽：密集型絕緣母線槽系統是一種主干式，體積小，結構緊湊，運行可靠，傳動方便，進料電流大，維修方便，宜昌母線槽，能耗小，具有良好的動態熱穩定性優點。

母線槽與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，新技術和新工藝也大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，高質量絕緣材料的應用也提高了母線槽的安全可靠性，使整個系統更加完善。母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。

產品特點：

1）適合于大跨距安裝該系列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截面型材，****的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。母線槽可在1m長度內設置2個插口，兩面設置即可達4個，而不影響其支撐強度。

2）安裝方便快捷

A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；

B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；

C、體積小、重量輕、安裝方便。

3）散熱性能好，適合大電流輸送，過載能力強

A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱面積，熱阻小，導熱速度快，降低了銅排的溫升；

B、接頭采用雙面搭接，使母線草接頭處銅排搭接面積增大了一倍，降低了接觸電阻及接頭溫升。

4）標準化程度高不同電流等級的母線槽蓋板蓋板采用標準化生產，統一性高，互換能力強，變?nèi)萁涌诜奖悖瑢τ谇捌诎惭b和后期維護，都能夠便捷。

瓦楞型絕緣母線槽2000A-5500A產品參數：

（1）使用環境溫度可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫?zé)岱�(wěn)定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。

（2）大氣條件可在戶內、戶外任何大氣條件下長期工作，抗沙塵暴、抗暴雨、抗腐蝕、而且母線槽本體不受海拔高度限制。

（3）污染等級母線槽本體可在有或火災危險的場所，或有化學污染的場所；污染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了復合材料的穩定性。

當母線槽發生短路時，就有比正常工作電流大很多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗?zāi)妇�承受短路電流作用的能力，即校驗?zāi)妇�的動穩定性和熱穩定性。關于短路電流的計算，可參閱有關書籍。大體說來，它由工頻的交流分量和直流衰減分量組成，其中交流分量又包含次暫態衰減、暫態衰減和穩態三個分量，并由系統中的線路、變壓器和發電機等的綜合參數以及發電機的自動勵磁調節器決定，直流衰減分量是伴隨交流分量產生的自由分量，瓦楞型母線槽，由交流分量的初相角（即短路初瞬間的相角）和系統的綜合電磁特性決定。

（1）使用環境溫度可在特殊環境下長期使用，如溫度高至100℃、低至－50℃的環境溫度下長期工作。高分子樹脂材料在高溫下往往會快速老化降解，設計人員用高溫?zé)岱�(wěn)定型的特殊樹脂材料大大延緩了使用的壽命，保證了產品的穩定性。

（2）大氣條件可在戶內、戶外任何大氣條件下長期工作，抗沙塵暴、抗暴雨、抗腐蝕、而且母線槽本體不受海拔高度限制。

（3）污染等級母線槽本體可在有或火災危險的場所，或有化學污染的場所；污染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了復合材料的穩定性。

當母線槽發生短路時，就有比正常工作電流大很多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗?zāi)妇�承受短路電流作用的能力，即校驗?zāi)妇�的動穩定性和熱穩定性。關于短路電流的計算，可參閱有關書籍。大體說來，它由工頻的交流分量和直流衰減分量組成，其中交流分量又包含次暫態衰減、暫態衰減和穩態三個分量，并由系統中的線路、變壓器和發電機等的綜合參數以及發電機的自動勵磁調節器決定，直流衰減分量是伴隨交流分量產生的自由分量，瓦楞型母線槽由交流分量的初相角（即短路初瞬間的相角）和系統的綜合電磁特性決定。

為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的不好影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動波給封閉母線帶來的破壞。

母線槽的連署安裝步驟：

連署安裝步驟：先查緝母線槽一端的導體連署面及接頭器有無磕碰毀損，確認無弊后將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，照明母線槽價錢，在確保到位后使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

母線槽支架務必安裝牢固，母線槽應按分段序號、相序、編號、方向和安裝微記不錯放置，節與節連署時，相鄰段母線槽應瞄準，連署后母線槽導體與外殼不許諾受機械應力

安裝方法：

1.母線槽垂直安裝時，接頭距地面垂直距離不應小于0.6m；

2.母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大于3.6m；單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。JY瓦楞型母線槽600A

3.母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。

4.母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。

5.兩條垂直相鄰安裝的母線槽，邊間距不應小于0.1m。

6.母線槽垂直安裝時，應先將彈簧支架安裝于母線槽上，再將母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層后，由上向下逐層松開螺母，使母線槽重量自然承載于支架彈簧上。母線槽連接緊固后，其彎曲度不大于1度。
