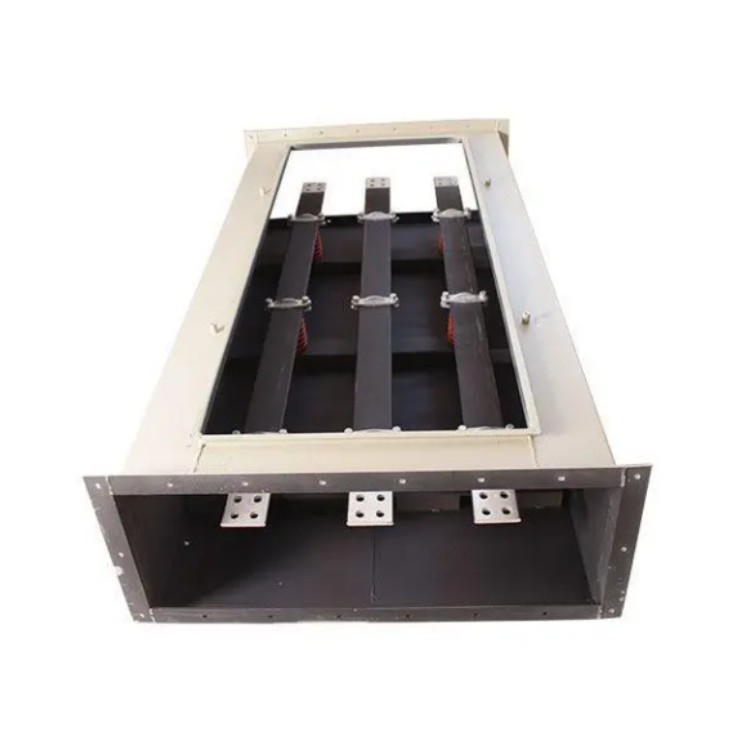

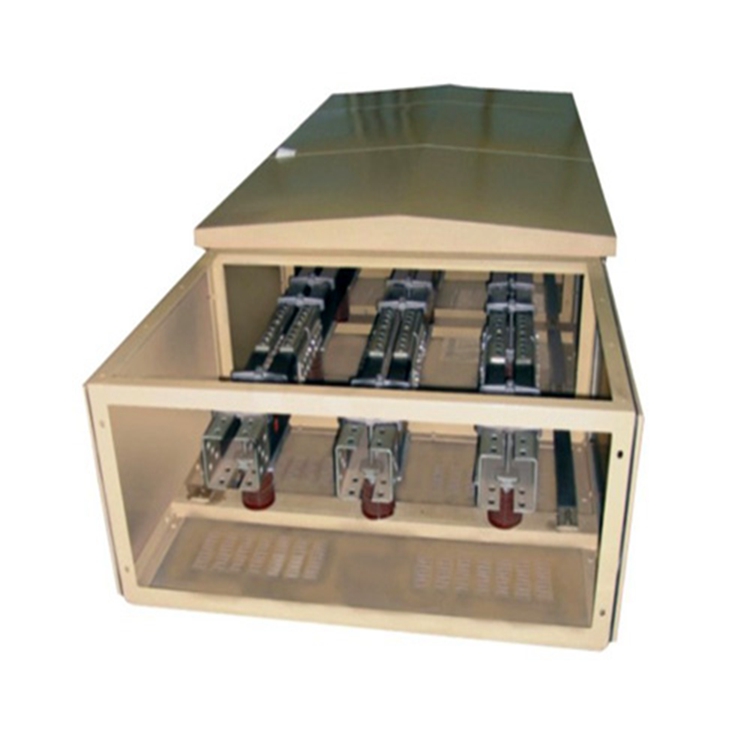

GGM-5500A高壓共箱母線槽

GGM-5500A高壓共箱母線槽是由金屬板為保護外殼，導電排，高壓封閉母線槽絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。按用途母線槽一般由始端母線槽，直通母線槽(分帶插孔和不帶插孔兩種)，L型垂直(水平)彎通母線，T型垂直(水平)三通母線，撫州母線槽，z型垂直(水平)偏置母線，十型垂直(水平)四通母線，膨脹母線槽，變?nèi)菽妇�槽，調節母線槽，終端封頭，始(終)端接線箱，插接箱，母線槽有關附件及緊固裝置等組成。母線槽的類型有很多種，但通常按其絕緣方式可分為四種:空氣型插接母線槽，密集型插接母線槽，空氣絕緣型插接母線槽和高強式插接母線槽。

1、加強型鋁合金外殼設計

高低壓母線槽外殼采用鋁鎂合金型材母線槽由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于高低壓母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

2、無螺釘組裝技術

高低壓母線槽外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由于外殼上不開孔，水氣灰塵進不去，提高了防護等級，高壓共箱封閉母線槽，且外型非常美觀。

在高層建筑中，可以輕松的實現布線，簡化了整個電力系統，從而讓建筑物變得更加的美觀。

而且重要的是，母線槽的使用，并不會增加工程的成本，反而從整個工作進度中折算下來使用母線槽是更加節約成本的一種方式，所以是值得推廣的。

結構特點

1、 母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

2、 母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗凍和熱穩定的能力。

3、 所有電流等級的母線槽均采用統一的蓋板，標準化程度高，互換能力強，變?nèi)萁涌诜奖恪?/span>

4、 母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。

GGM-5500A高壓共箱母線槽

性能：

     1) 該系列母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，減小電能損耗，提高載流量，減輕電動力。

    2) 該系列母線槽結構先進，安裝維修孔可任意設置于母槽的上部或下部，對于大電流戶內母線槽在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

    3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

    4) 采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

    5) 為了解決變壓器、發電機及配電柜運行時產生的震動對母線槽的影響，在其與母線槽連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于母線槽本體，在系統中加裝減震器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。



功用方面

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。而且其 “集膚效應”嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

適用范圍



      共箱封閉母線槽適用于交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電系統。高壓共箱封閉母線槽適用于高壓變電器與高壓變電盤之間的電氣連接,發電機組與引壓變壓器之間的電氣連接。



安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

母線裝置安裝前，建筑工程應具備下列條件：

1、基礎、構架符合電氣設備的設計要求；

2、屋頂、樓板施工完畢，不得滲漏；

3、室內地面基層施工完畢，井在墻上標出抹平標高；

4、基礎、構對于結構尺寸較大的構件，由于受鋅鍋、鍍槽、烘箱等的限制，高壓共箱母線槽一般只能采用涂防銹漆的方法來處理。它雖然具有成本低、使用方便等特點；但防腐蝕能力較差。使用壽命短，維護工作量大，一般不宜采用。（產品如“防銹漆電纜橋架"）采用鋁合金制作橋架，國外早已應用。無論是沿海含鹽分地區或高濕度又含有氣體地區。鋁合金材料制成的電纜橋架，采用自然暴露，測試結果表明比鋼制電纜橋架具有顯著的優越的耐腐蝕性，尤其是鋁合金采用陽極氧化后其防腐效果更佳架達到允許安裝的強度，焊接構件的質量符合要求，高層構架的走遭板、欄桿、平臺齊全牢固；

5、有可能損壞已安裝母線裝置或安裝后不能再進行的裝飾工程全部結束；

6、門窗安裝完畢，施工用道路通暢；

7、母線裝置的預留孔、預埋鐵件應符合設計的要求。
