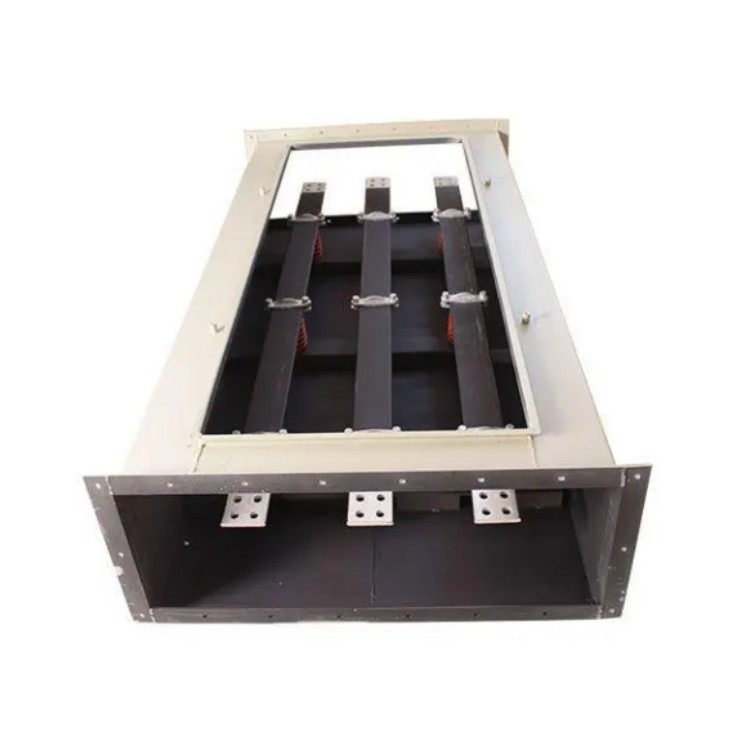

750A高壓共箱母線槽

750A高壓共箱母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，共相封閉母線，通用性好。

(3) 利用絕緣件支承并隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利于三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

母線由許多段構成，每一段長度既短且輕。因而，設備時只需求少量幾人就能huo絡完畢。母線有許多規范的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治”計劃能夠減少電氣空間，然后騰出更多的空間作為商業用途，如租借或作為公共場所。關于設備電纜來講，則是一項艱難的作業。

1、母線槽分接方便：所謂母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C"型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

以下是母線槽干線系統相對于一般布線系統的優勢：

1.相對于普通導線連線系統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線系統比一般導線布線更加方便。

3.因為母線母線系統是非常簡單的，很容易從設計和現場結合估算安裝成本。

1、功用方面

母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。而且其 “集膚效應"嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

2、設備方面

母線由許多段構成，每一段長度既短且輕。因而，設備時只需求少量幾人就能完畢。母線有許多規范的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治"計劃能夠減少電氣空間，然后騰出更多的空間作為商業用途，如租借或作為公共場所。關于設備電纜來講，則是一項艱難的作業。由于，單根電纜通常很重，設備作業需求很多人的協作，花較多時刻才華完畢。另外，受制于電纜的曲折半徑，需求更多的設備空間。

750A高壓共箱母線槽

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定后期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然后相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之后把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時，高壓共箱母線槽，干線保護導體的結構，應保證 PE 線不先斷開。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時，高壓共箱母線槽，干線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立干線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

4、高壓共箱母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影響的熱源，檢查有無異物進入母線槽內部。檢查母線槽系統零部件有無缺損、銹蝕現象、支架彈簧是否有合適的彈力，發現問題后立即更換。
