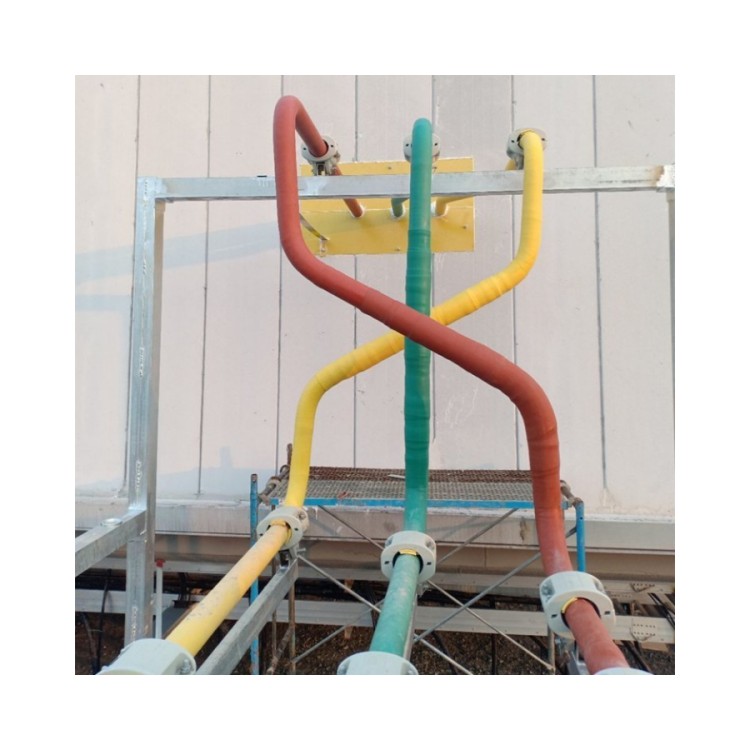

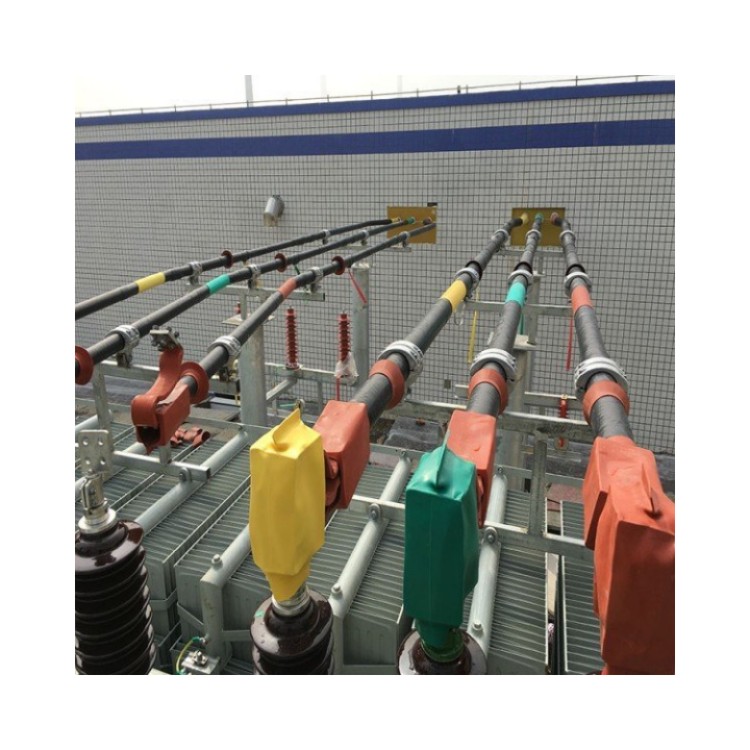

樹脂澆鑄管型母線槽

樹脂澆鑄管型母線槽功用單元:
1.直通單元:饋電式直通單元規范長度為0.5~3.0m，設置靈敏，可滿意風塔內的安裝要求。

2.始端進線單元:供給與進出線電纜的過渡銜接;

3.母線段間銜接器:母線槽接頭的銜接選用整體式專用銜接器，銜接器使用耐低溫合金鋼力矩螺栓，壓緊碗墊為寬沿大墊片，錳合金制造，保證壓力在整個受壓面的均勻牢靠;銜接器具有溫度顯示安裝，以便用戶能及時了解母線槽運行狀況，對特殊狀況作出處理;可以保證在不影響相鄰母線的狀況下拆除一段，也可在要求電氣絕緣的狀況下拆除銜接點，便于現場檢修或改制。每個銜接器均可有用吸收導體的熱脹冷縮（可作為+/-5mm的調理)。

4．彈性支撐件:選用彈性支撐件作為母線安裝支架，可有用****塔架支架誤差及風塔轟動對母線槽的影響。

1、風電場內的管型母線槽的管狀導體與鋁排結構的母線槽比較，平等的截面管狀導體的載流量更大，導體表面的電流密度散布均勻，更加合適作業電流大的電路。

2、管狀導體集膚效應系數低、溝通電阻小，導體呈“品"字布局，結構合理，導體鄰近效應系數低，所以母線槽的電損小，節能。
3、選用網狀防護罩，導體通電作業時發生熱量直接向大氣中宣告，使母線槽系統整體散熱功用好，導體溫升低。

4、接頭選用的是柔性銅質的軟聯接，其載流能力強，并可設備過失及塔筒寬幅搖晃帶來的安全作業危險，然后處理了接頭的發熱問題。

5、標準段長度達6米，整體塔筒內系統接頭數量少，不管直驅仍是雙饋型風電機組，定子及轉子母線均經過一起支撐構成一整體部件，且塔筒段間母線聯接選用軟聯接，使得母線槽的系統設備更為省時省力方便快捷。

6、三相導體的整體關閉且絕緣，不會受高原凝露、海洋鹽霧、塵土等環境的影響，合適任何地域環境下運用。

7、三相導體表面選用絕緣薄膜加絕緣套管包覆兩層絕緣方法，導體相間再經過絕緣套及支撐夾互相離隔，堅持足夠大的電氣空地和爬電距離，使得產品電氣絕緣功用強，安全可靠；

8、管型母線槽的大體特性與一般母線槽相同，產品投入運用20年內無特殊情況不需要修理，實在完結免維護，大大降低了風場運營維護本錢，提高發電功率。

主要性能體現在∶

1）管型導體（母線）采用熱頂鑄造無縫管等一系列的先進工藝，表面光滑，尺寸精度高，抗拉強度大，不易產生放電和變形;

2）產品采用公司自行研發的稀土、耐熱鋁合金材料，具有優良的加工、焊接、導電及耐熱性能。

3）對流散熱條件好，溫升低，損耗小，導電能力強、載流量大

4）耐熱性能高，可提高管母線的工作溫度（工作溫度達到150℃-200℃），導體在高溫下具有較高的機械強度，提高輸變電系統的安全可靠性

料研究與測試中心《檢測報告》2008343號）;

5）安裝占地面積小，組合管母線是軟導線占地面積的1/3;

6）抗腐蝕，不易覆冰、抗災能力強，使用壽命長

性能：
1、將祼母線（小電流場合，I ≤ 400A），或表面被裹覆絕緣層的母線（大電流場合，I>400A） 用絕緣襯墊支承在殼體內，靠空氣介質來絕緣的母線槽，稱為空氣型母線槽。
2、封閉外殼采用鋼材，表面經酸洗、磷化、電鍍、噴涂，具有性能好、壽命長等特點，防護等級為IP43 以上。外殼接地，方便、可靠、安全，保護試驗連續性試驗合格。
3、導體母排符合GB5585.1-GB5585.3-85 絕緣螺栓的合理結構確保接頭溫升低，長期使用可靠、安全。
4、母線表面被裹覆不同的絕緣不同的絕緣材料適合于多種場合。
5、結構合理，電氣、機械性能良好，多種功能單元齊全。

■ 采用了雙頭定扭矩螺栓，確保了連接所需的壓力；配以特制的碟形彈簧，確保了連接接觸面間的持久壓力

■ 可單獨配置有溫度指示模塊，確保在系統故障、溫升過高時可以提醒檢修

■ 連接母排截面是母線槽系統母排截面的1.2倍以上，接觸面為雙面搭接，****降低了接觸電阻

■ 絕緣隔板的邊緣增加了凹凸溝槽，增大了爬電距離

■ 全長密集，不會形成“煙囪效應"

■ 結構緊湊，占用的建筑物空間更小
■ 導體緊密排列，整體散熱，溫升更低
■ 插口處母排不打彎，高密集、低阻抗
■ 防錯相設計，確保安裝時相序正確無誤

■ 載流能力不受安裝位置及安裝方式的影響

母線槽與電纜比較具有如下優越性：

（1）母線槽是扁導體，與圓導體電纜或預分支電纜比較較，具有散熱好、阻抗低及載流量大的特征。載流量630A以上的母線槽與630A以上電纜或預分支電纜比較較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。

（2）母線槽平日之中的傳送電流很大，便利聯接饋線，一起減縮能耗。它很合適交流電源，在給定的電壓數值下能堅持住長時段的作業。一分鐘以內的交流電情況下，母線槽不會被擊穿且不會帶有閃絡的情況。它能承載著的耐受電流、短時段的峰值電流，都會符合標準。

（3）母線槽的運用壽數大約是電纜和分支電纜的2～3倍左右。我國香港、澳門及歐洲有些國家明晰規則電纜運用壽數為12～15年。實際上母線槽的運用壽數則長達30～50年。母線槽可分紅空氣絕緣類別、布滿絕緣類別。一般情況下，空氣絕緣這樣的母線槽固有的構架很簡易，布滿絕緣母線槽帶有散熱特性，電流等級很高。高層建筑布設的電氣豎井，母線槽都配有某一插接口徑，布設這類接頭應考量多重的人為攪擾。但是，母線槽初始的容量很大，一起構架緊湊，在偏大負荷的態勢下也帶有優勢。

（4）選用母線槽載流功能安穩，避免了不必要的電能損耗。母線槽標準滿意標準規則的極限溫增值的電流（就是母線槽的額定電流）是很重要的。該電流能操控母線槽的載流功能。電纜的額定電流是以截面積來供認的。核算負荷不同，橋架內電纜根數不同，運用不同的電纜橋架，橋架內的溫度跟著上述這些因數的不同而改動，電纜的載流功能亦隨之改動。所以降容系數乘以電纜的額定電流而計出的電纜載流功能是不****的。一起這種密封式橋架的敷設辦法也添加了電能損耗。

（5）歸納出資本錢低，母線槽有銅導體、鋁導體質料。銅導體母線槽有銅電纜比較較，630A以上的銅導體母線槽價格近似于電纜的造價本錢；而鋁導體母線槽比銅導體電纜價格低25%～35%。電流越大，母線槽的本錢與電纜比較，價格反而越低。為此，載流量大于630A輸電干線選用母線槽比選用電纜更經濟合理。

（6）對氬氣的要求

氬氣的純度要控制在99.9％以上，其中雜質氧小于0.005％以下，氫0.005%以下，水份0.02mg/L以下，氮0.015%以下。氧、氮增多均惡化****霧化作用。氧超過0.3%則使鎢極燒損加劇，超過0.1%氧則使焊縫表面無光澤或發黑，氮超過0.05%熔池的流動性變壞，焊接表面成形不良。

（7）接頭形式

接頭處圖形及尺寸

（8）焊接要求

為使管型導體固定、減少變形，焊接順序應為先點焊，使主管固定，以減少接頭處彎曲,點焊以對稱進行為宜，氬氣流量一般取30～50L/min

（9）焊絲（或焊條）成份

假設有多臺變頻器通過直流母線互連，一臺或多臺電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處于接連發電狀況，也不必考慮采用處理再生****的作業方法。

樹脂澆鑄管型母線槽

布線.

1.當垂直或傾斜安裝金屬線槽時，應采取措施防止電線或電纜在插槽中移動。

2.同一電路的所有相線和中性線應放置在同一個金屬線槽中
3.管型母線的線槽適用于在正常環境和不易受機械損壞的地方進行室內干燥，但不應用于金屬線槽嚴重腐蝕的地方。
4.金屬線槽繪制的線可以是有線的，如金屬管，硬塑料管，半剛性塑料管，金屬軟管或電纜。引出部分不應損壞管母線或電纜。
5.管型母線槽應接地或可靠接地，但不應用作設備的接地導線。
6，線條應光滑，不變形，內壁應光滑，無毛刺。

現場連接施工
●嚴禁帶電拆裝母線槽。
●側裝在木結構上，可直接用木螺釘固定側裝夾具，若是磚石或鋼筋水泥結構，則先打也嵌入甲型塑料膨脹螺栓，再用木螺釘固定側裝夾具，在沿墻測裝時應注意母線本體端部的插入口向外安裝。
●吊裝時，在安裝面上間隔地預先裝上掛鉤件（掛鉤件應在一直線上，它的長度決定于母線的安裝高度）然后將掛鉤件與吊裝夾具上的Φ7 孔聯即可。
●吊裝與側裝夾具的間距分別推薦采用2 米及3 米長度。
●母線本體與母線本體，進線盒與母線本體的連接安裝，將母線凸出的導電銅排嵌入另一段母線（或進線盒）的插入口，導電銅排應嵌足，兩段母線殼體連接處不應出現大于2mm 的間隙，并且外形應平齊，然后安裝上鋼性長夾板，用4 個M5x55 螺釘旋緊。
●母線可逐段安裝，也可幾段組裝后裝于吊、側裝夾具上，在組裝母線過程中只可用木棒，不準用大于外殼硬度的物體撞、敲母線各部，以免損壞產品。
●在向母線送電前，用500 伏兆歐表絕緣電阻，用歐姆表或電橋測量母線銅導體的直流電阻，每次50 米銅導體長度的直流電阻不應大于0.4 歐姆，如不符合要求時，不準接通電源，應直到查明原因，排除故障為止。

●出線盒（插接箱）插拔時，應將出線盒上的自動開關處于“分?jǐn)?狀態下進行，插入時嚴格按出線盒及出線口上的相序標志插合，不得出錯，****由電工專業人員操作。
