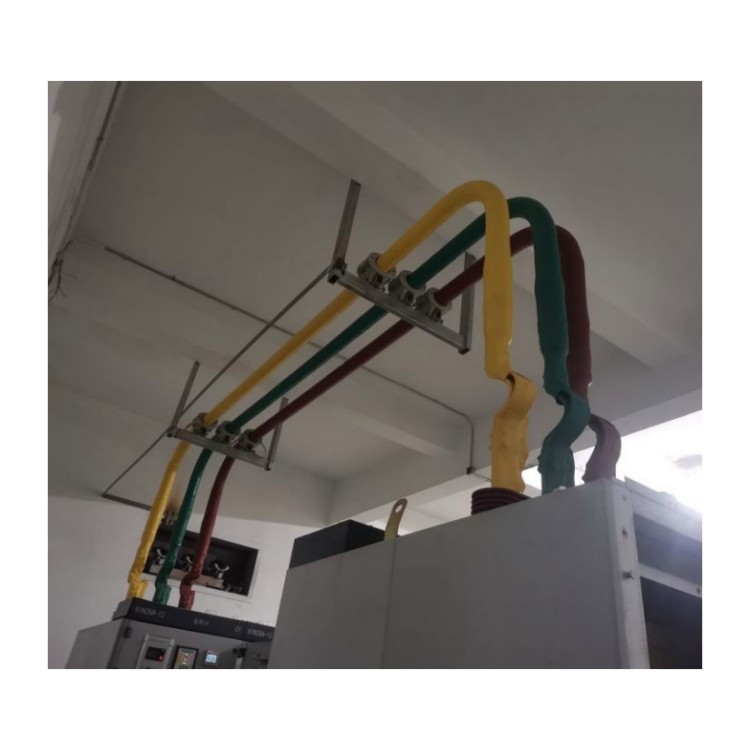

全絕緣復合屏蔽管型母線槽

全絕緣復合屏蔽管型母線槽

產品結構：

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.

2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以為綠色。

3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。

4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連接，上下轉彎連接，中間分線連接、中間分線及規格變換的連接等情況。

原理：

在同一個電力拖動體系中的一個或多個傳動單元，有時電動機遇作業在發電狀況，并將再生****反應到變頻器中來，這種現象叫“再生****”。這種狀況一般產生在電動機被機械設備慣性拖動時，或是當驅動電動機產生制動以供給滿意張力時。

通用變頻器在規劃上不具有再生****反應到三相電源的功用，因此全部變頻器從電動機吸收的****都會保存在電容器中，畢竟導致變頻器中的直流母線電壓升高。

假設變頻器配備制動單元和制動電阻，變頻器就可以短時間接通電阻，使電能以熱方法耗費掉。當然只需充沛考慮到制動時的電流容量、負載周期和耗費到制動電阻上的額定功率就可以規劃或挑選適合的制動單元。

并以接連的方法耗費電能，畢竟可以堅持直流母線電壓的平衡。這種制動單元的作業方法不是耗費****的一種能耗制動。

假設有多臺變頻器通過直流母線互連，一臺或多臺電動機產生的****就可以被其他電動機以電動的方法耗費吸收。這是一種十分有用的作業方法，即便有多個部位的電動機一直處于接連發電狀況，也不必考慮采用處理再生****的作業方法。

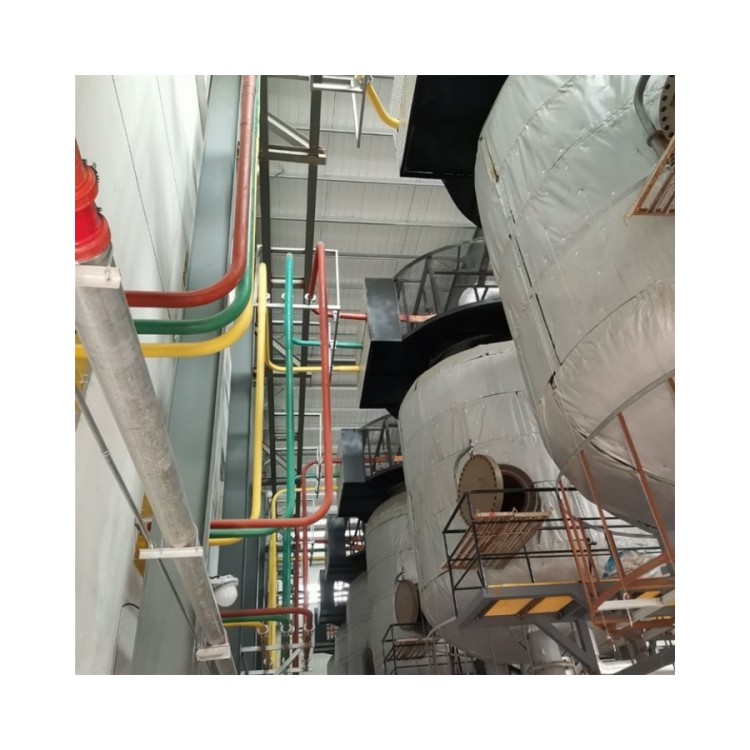

管狀母線以銅或鋁作為導體、用非烯性，絕緣支撐，然后裝到金屬槽中而形成的新型導體，母線槽的載流量強壯，在高屋建筑、工廠等電氣設備、電力系統上成了不可短少的配線方法，施工技能難度較高，施工美麗。電纜的載流量相對比較小，選用絕緣方法，可以敷設在地下、溝道及架空構架。

在配電系統中母線槽和傳統電纜比較，有著什么樣的優勢？

母線槽的體積更小，節約空間，而電纜則需求在配電室控制。

母線槽可滿足大5000A額定電流，而電纜需求多根并聯。

母線槽的分接口可增加分接回路，而電纜****在配電室開始敷設。

母線槽壽數可達50年，可重復使用，而電纜壽數比較短，不能重復使用。

母線槽可在離設備近的方位進行控制，而電纜****在配電室控制

母線槽配有標準的裝置支架，無需其他支撐；電纜****用獨自的橋架或者管道進行敷設。

母線槽的分接口可增加分接回路；而電纜比較本錢高。

以上為母線槽在配電系統中的首要優勢，所以電線電纜逐漸被取代。

母線槽與電纜對比：

1.母線槽多的可滿足6300A額定電流，這一方面優于電纜。

2.安裝母線的保險費用比較低，而電纜相對較高。

3.母線槽的分接口可增加分接回路，而電纜需在配電室開始敷設。

4.母線配有標準的安裝支架，不需要其他支撐；電纜需用單獨的橋架或管道進行敷設。

5.母線槽可在離設備****近的位置進行控制，而電纜需在配電室控制。

6.母線槽壽命長，并可重復使用。而電纜壽命較短，不可以重復使用。

產品技術參數

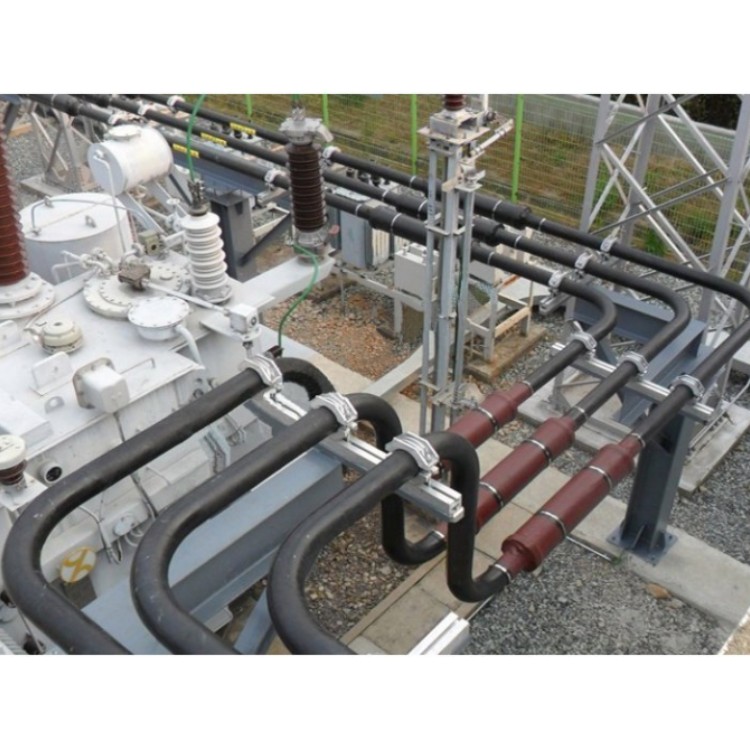

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）風速∶35m/s

環境溫度∶-40℃～+50℃日溫差∶25℃

相對濕度∶95%日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc

在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01

全絕緣復合屏蔽管型母線槽

產品使用的環境條件：

1.1環境溫度：-30℃～+85℃

1.2環境濕度：相對濕度≤95%（環境溫度+20℃）

1.3使用海拔高度：H≤2000米

1.4大氣壓力：86～106kpa

5.防護等級：IP30

2、產品的電器性能：

2.1電源電壓：380V-50HZ

2.2母線材料：純鋁、牌號6063#

2.3母線電阻：≤0.03Ω㎜2/m符合GB3048(電線電纜導體)標準

2.4母線電抗與阻抗：符合GB7251.2—2006標準

2.5極對極、極對地絕緣電阻：≥5MΩ

2.6絕緣電壓：660V

2.7絕緣介電強度：3000V；50HZ 1min無擊穿閃爍現象

2.8短路耐受強度：符合GB7251.2—2006標準

2.9保護電路****性：符合GB7251.2—2006標準

2.10防火性能：阻燃自熄（本生燈法）

2.11相對漏電起痕指數：CTI＞600V

2.12電氣間隙：≥50㎜

2.13爬電距離：≥100㎜
