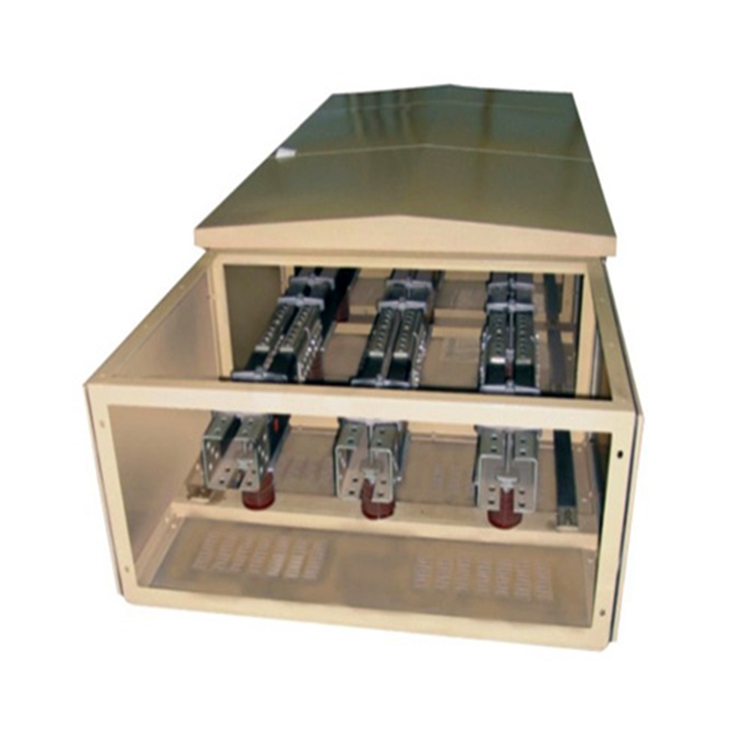

三箱共箱型母線槽

三箱共箱型母線槽

結構特點：

(1) 母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。

(2) 所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，通用性好。

(3) 利用絕緣件支承并隔開絕緣導線，用電安全可靠。

(4) 采用通用的兩孔，三孔插座，引出分支電源方便，快捷。

(5) 插座設置有利于三相負載均衡。

(6) 提供各種現場安裝方法，用戶可根據需要靈活使用。

母線由許多段構成，每一段長度既短且輕。因而，設備時只需求少量幾人就能huo絡完畢。母線有許多規范的零件及庫存，能夠疾速出貨節省現場作業時刻。其緊密的“三明治”計劃能夠減少電氣空間，然后騰出更多的空間作為商業用途，如租借或作為公共場所。關于設備電纜來講，則是一項艱難的作業。

電動繞膜機的電器控制柜通過繼電器的斷合，控制主電機、進給電機、電磁離合器發生動作.完成預定的功能。電動繞膜機和手動繞膜機除動力部分、進給機構的結構不同之外，其他組成部分都相同。由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，高壓共箱母線槽批發，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少并且外觀美觀，對于大型建筑物的施工和配電非常有利母線槽的結構特點:

母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

三箱共箱型母線槽

適用范圍

     共箱封閉母線槽適用于交流50~60Hz，電壓3.6KV,額定電流400~6300A的供電系統。高壓共箱封閉母線槽適用于高壓變電器與高壓變電盤之間的電氣連接,發電機組與引壓變壓器之間的電氣連接。



安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動;對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收;在封閉母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內封閉母線;垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

用途是在變壓器至高壓配電盤之間的電氣連接、大型廠礦的供電系統、大型變電站、大型企業的自備電廠中，發電機至升壓變壓器之間的電氣連接。

主要配置 ：

1、304不銹鋼燃燒箱一個；

2、控制箱主機一個；

3、煙霧收集裝置一套；

4、冷卻塔一個；

5、鋼梯三套；

6、黃銅噴燈一個；

7、噴燈位置調節車一個；

8、控制工控機一套；

9、流量傳感器四套；

美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

電壓降對設備影響以及存在隱患等問題。所以對母線槽質量管控是非常重要的。 目前大部分項目只有三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計造型時盡可能把一些重要的技術明確需寫在圖紙上，高壓共箱母線槽生產廠家，以防止后面因技術參數在工程結算中造成難度以及減少隱患。審核技術內容：①電流規格②防護等級IP ③短路耐受強度ICWKA④普通母線或防火煙漫延母線或耐火母線⑤溫升值⑥導體的截流能力⑦保護電路連續性等.如果以上7項技術數據符合技術要求，基本上對認證的產品可以放心使用了。

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定后期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然后相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之后把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。

1.先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷

確保到位后運用扭力扳手鎖緊；對接式母線槽，高壓共箱母線槽，應將需連接的兩節母線槽導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

2.鍍鋅線槽直線段組裝時，應先做干線，將吊裝器與線槽用蝶形夾卡固定在一起，按此方法，將線槽逐段組裝成形。線槽與線槽可采用內連接頭或外連接頭，配上平墊和彈簧墊用螺母緊固。

3.技術要求

周圍空氣溫度不得超過 40℃，而且在24h內其平均溫度不超過 35℃，周圍空氣溫度的下限為-5℃。

空氣清潔:在較高溫度為 40℃時，其相對溫度不得超過50%。在較低溫度時，允許有較大的相對溫度。例如： 20℃時相對濕度為90%。但對由于溫度變化，可能會偶爾產生的適度凝露應給予注意。
