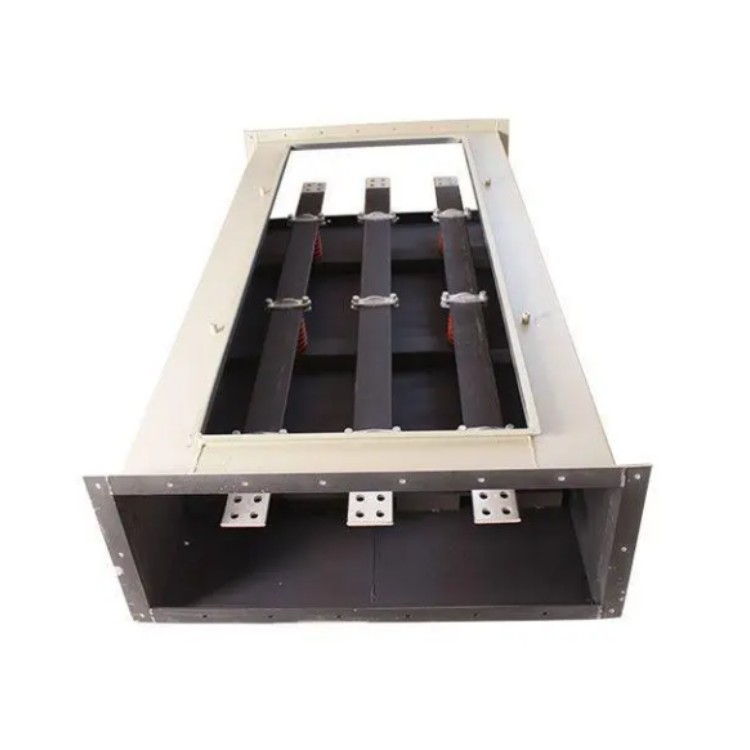

GGM-630A高壓共箱型母線槽
1 母線槽的連接器應同時連通金屬外殼端頭的附側板；
2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；
3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。
1、母線槽分接方便：所謂線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C"型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。
2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。
高壓大電流設備的理想選擇
GM三箱共箱封閉母線系統外殼采用鋁合金或弱磁鋼板（不銹鋼）制造，內部導體為矩形、槽型母排（鋼或鋁），系統額定電流可達6300A，額定工作電壓達35KV。該系統可廣泛應用于發電機出線與變壓器之間或變壓器與高壓配電柜之間的電流傳輸，也可應用于發電機交、直流勵磁回路，變電所所用電引入或其它工業、民用設備的電源引線。
安全可靠：
母線導體選用優質高強度大爬距絕緣子支撐，使系統具有較高的抗短路電動性能，合理的絕緣子支撐間距的設置，充分避免了系統共振的危險，全連續外殼并多點接地方式杜絕了人身觸電危險。
溫升低：
母線外殼采用鋁合金或弱磁材料可避免感應渦流發熱，降低其溫升，同時提高了散熱性能，導體街頭表面采用鍍錫或鍍銀處理，降低了接觸電阻，使導體接頭處擁有較小溫升，提高了導電性能。
防護等級高，運行維護方便：
母線外殼防護等級達IP54，可****外界潮氣、灰塵及外物引起的接地故障，在系統兩端或重要部位可設置觀察窗、溫度警示標記、或測溫遠程監控裝置等、運行維護方便。
GGM-630A高壓共箱型母線槽
1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；
2 連接附側板的導體截面不應小于干線保護導體的等效截面積；
3 兩單元母線槽連接時，高壓共箱母線槽，干線保護導體的結構，應保證 PE 線不先斷開。
1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；
2 連接附側板的導體截面不應小于干線保護導體的等效截面積；
3 兩單元母線槽連接時，高壓共箱母線槽干線保護導體的結構，應保證 PE 線不先斷開。
3.0.5 母線槽內置獨立干線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：
1 母線槽的連接器應同時連通金屬外殼端頭的附側板；
2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；
3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。
4、高壓共箱母線槽運行中，應不間斷查看整條系統的四周是否存在滲漏、噴水、潛在潮氣源，是否存在對系統構成威脅的重物，以及對母線槽系統溫升構成影
使用范圍：
1.母線槽保證在下a}J環境中長期正常工作。
a.海拔高度不超過2000m:
b.附近空氣溫度在-5℃~十4}℃之間，并且在24h內其均勻漂度不高于 35 ℃;
c.空氣清潔，相對溫度在高溫度為 4}℃時不超過50%，在較低溫度時答應有較高的相對濕度，例如 20℃時為90%，但應考慮到因?yàn)闇囟鹊淖兓锌赡軙?huì)倡然地戶!，:適度的凝露;
d.污染等級為二級；
e.安裝種別為“II，高壓共箱封閉母線槽，IV級;
f.安裝方法根據本使用仿單劃定。
2.母線槽TH型產品保證在2.1條中a、b、e、f條所列前提及下列前提工正常工作。
a.空氣相對濕度不人于95%;
b.有凝露和霉菌的地方。
