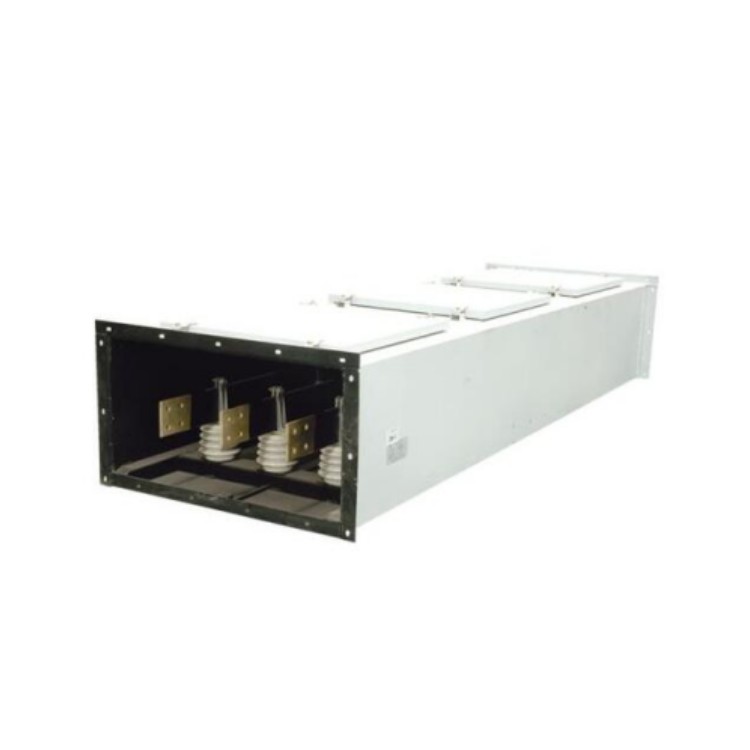

高壓雙箱共箱母線槽

特點:

高壓雙箱共箱母線槽的可靠性是其重要特征之一，任何設備假如使用中不能保證工作職員的安全，對工程來說是會產生很大的影響的，而母線槽采用的是空氣絕緣形式，而且其內部采用的是高強度的工程塑料，從而進步了母線槽抗動，安裝時假如泛起誤操縱的情況，接頭處的特殊構造也可以幫到很大的忙。

另外在布線過程中是比較靈活的，因為從各種插接口比較靈活的狀態下，使用起來，也是比較方便的。因此，母線槽具有很強的通用性，母線槽在調整了各方面的用電設備的位置以后，那么這樣的供電系統是*不需要進行改變的。

1 母線槽連接器的附側板與母線槽側板應采用焊接或螺栓連接；

2 連接附側板的導體截面不應小于干線保護導體的等效截面積；

3 兩單元母線槽連接時，干線保護導體的結構，應保證 PE 線不先斷開。

3.0.5 母線槽內置獨立干線保護導體（PE)時與母線槽金屬外殼的連接應符合下列規定：

1 母線槽的連接器應同時連通金屬外殼端頭的附側板；

2 端頭的附側板與母線槽外殼應采用焊接或螺栓連接；

3 各連接處不得有絕緣層，共箱母線，應保持保護電路****性，連接的接觸面積不應小于干線保護導體的截面積。

對于包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽制造商按照斷路器制造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

主要特點：

    1、外殼采用鋁合金擠壓成型，外形美觀，不易積灰，鋁合金外殼采用電泳氧化，耐化學介質，腐蝕性能好。
    2、鋁合金外殼特殊中空結構，增大散熱面積和強度，并形成隔磁，減少蝸流損耗，防護等級為1P54。
    3、引進技術生產的橡膠絕緣材料一次模壓成型，絕緣等級為F級。
    4、采用具有自動補償?shù)倪B接和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

1.相對于普通導線連線系統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線系統比一般導線布線更加方便。

3.因為母線母線系統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此系統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通�？梢噪S時添加或刪除與母線帶電，這樣可以生產停電停機時間。

5.垂直安裝在同一個系統中可用于上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位于沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.系統非常緊湊，因此提供了節省空間

7.美觀，母線槽能與鍍鋅，鋁等裝置完成對接安裝。

高壓雙箱共箱母線槽

安裝順序：

1）重要是選定布線的方向

2）固定支架如果支架不固定后期工程造成危險

3）槽間用四枚螺栓緊固

4）須清潔母線接頭及線槽內部

5）然后相間加入母線接頭板和絕緣墊

6）單頭螺栓穿入絕緣套管

7）對準之后把螺栓穿入母排予置孔

8）對外殼的保護：兩端緊固加半裝上下蓋板

9）將母線固定在支架上。

高壓大電流設備的理想選擇

三箱共箱封閉母線系統外殼采用鋁合金或弱磁鋼板（不銹鋼）制造，內部導體為矩形、槽型母排（鋼或鋁），系統額定電流可達6300A，額定工作電壓達35KV。該系統可廣泛應用于發電機出線與變壓器之間或變壓器與高壓配電柜之間的電流傳輸，也可應用于發電機交、直流勵磁回路，變電所所用電引入或其它工業、民用設備的電源引線。

安全可靠：

母線導體選用優質高強度大爬距絕緣子支撐，使系統具有較高的抗短路電動性能，合理的絕緣子支撐間距的設置，充分避免了系統共振的危險，全連續外殼并多點接地方式杜絕了人身觸電危險。

溫升低：

母線外殼采用鋁合金或弱磁材料可避免感應渦流發熱，降低其溫升，同時提高了散熱性能，導體街頭表面采用鍍錫或鍍銀處理，降低了接觸電阻，使導體接頭處擁有較小溫升，提高了導電性能。
