35KV絕緣銅管母線

35KV絕緣銅管母線是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的系統。它可制成標準長度的段節，并且每隔一段距離設有插接分線盒，也可制成中間不帶分線盒的饋電型封閉式母線。為饋電和安裝檢修帶來了****的方便。

母線隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低了母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

母線（bus line）指用高導電率的銅（銅排）、鋁質材料制成的，用以傳輸電能，具有匯集和分配電力的產品。電站或變電站輸送電能用的總導線。通過它，把發電機、變壓器或整流器輸出的電能輸送給各個用戶或其他變電所。

母線是指在變電所中各級電壓配電裝置的連接，以及變壓器等電氣設備和相應配電裝置的連接，大都采用矩形或圓形截面的裸導線或絞線。母線的作用是匯集、分配和傳送電能。母線按結構分為硬母線、軟母線和封閉母線。

1、加熱：被澆筑元器件要在7080℃烤制一個鐘頭，也可減少溫度，增加加溫時間，以去除元器件體內濕氣，在超低溫下，黏度會上升，假如原材料易結晶體，要把加熱原材料至25℃和5℃中間，那樣有利于應用。

       2、防腐劑：在存儲全過程中會出現層次或小量沉定，請攪拌均勻后應用。

       3、混和：按占比稱重以后開展拌和，拌和時要豎直料理棒，順時針方向和反方向同向拌和2、3分鐘，盡量避免攪入氣體留意器皿底端，邊沿部還要攪拌均勻，不然會出現部分不干固狀況。

       4、除泡：對打膠表層規定光滑沒有氣泡，或是是混和料應邊拌和邊真空包裝，那樣就可以圓滿脫去汽泡，還可以選用機械設備計量檢定混和打膠。

       5、澆筑：將混和料澆入元器件中，元器件構造繁瑣，容積大者，需分次澆筑，澆筑汽泡能用熱風等吹掃，那樣就可以表層浮泡。

       6、干固：在25℃/48h，或是是60℃/3h時就可以干固，溫度低應酌情考慮增加干固時間，管形母線對體內濕氣比較敏感，濕氣會導致干固出泡，實際操作自然環境提議操縱在23和3℃中間。

35KV絕緣銅管母線

有什么樣的優點？

1、電流容量可以很大；

2、電壓降很小；

3、短路負載能力強；

4、可靠性，使用壽命長；

5、安全性；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸小；

8、重量輕，操作容易；

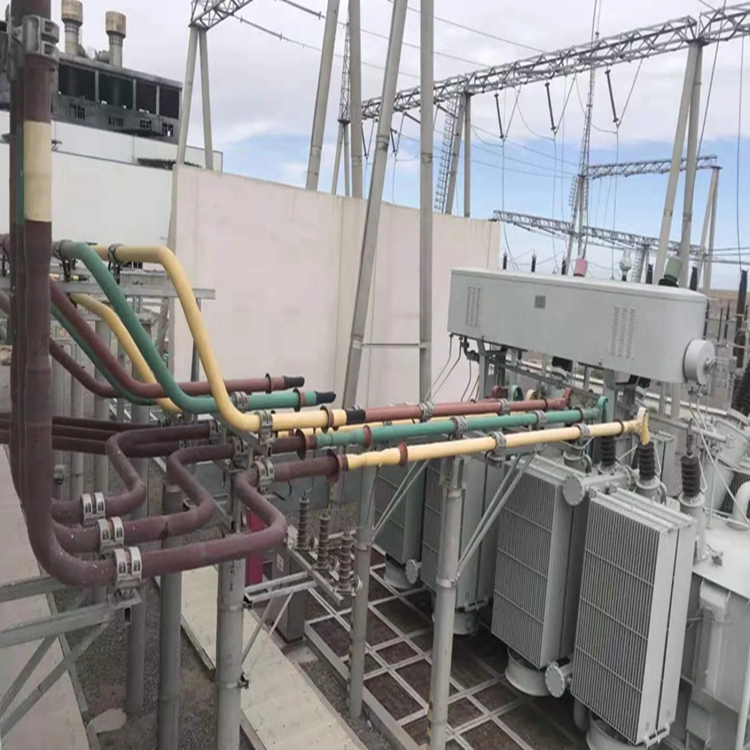

9、連接非常簡單(如同連接用水管道般，節節通過三通、彎頭等接頭使之連接成個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。

應用范圍

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

管型導體一般焊接后架空安裝，采用 的管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

管型導體一般焊接后架空安裝，采用管母線金具固定，由于在焊接后接頭處的強度有所降低（約為母材的65％），為避免架空后接頭處在使用中發生彎曲，接頭處內部應用襯管進行加固,兩架空支柱(或懸掛點)之間焊接頭不應多于兩個，常用鋁及鋁合金管焊接方法如下：

氬弧焊,氬弧焊接是在氬氣保護下，用直流焊接電源，通過焊絲（或焊條）做為電極，使它與工件產生電弧，以焊絲（或焊條）和工件接口進行焊接，它的優點是熱量集中，電弧穩定、熔化金屬既能得到氬氣的良好保護避免氧化，又能將熔化金屬表面的氧化膜通過氬弧予以 ，因此既能獲得缺陷較少又純凈的 焊縫，又能較易掌握施焊技術且能進行全位置焊接。

產品技術參數

適應安裝的環境場所戶內安裝或戶外安裝

架空、爬墻、地下電纜溝、電纜夾層、電纜隧道使用條件

海拔高度∶≤1000m（1000m以上請注明）風速∶35m/s

環境溫度∶-40℃～+50℃日溫差∶25℃相對濕度∶95%

日照強度∶0.1W/cm 覆冰厚度∶10mm

地震烈度∶Ⅶ度，水平加速度∶0.25g.垂直加速度∶0.125g

污穢等級∶Ⅳ級（按電壓計算）爬電比距∶3.5cm/kv 電氣性能

額定電壓∶0.4kv～35kv 額定電流∶1000A～12000A 額定頻率∶50Hz

工作電壓∶0.4/1.0kv;10/12kv;20/24kv;35/40.5kv 溫升限制

溫升小于40K，溫度極限值120℃局部放電水平

在1.5Um/√3電壓下的視在放電量不大于10pc

在1.05Um/√3電壓下的視在放電量不大于7pc 介質損耗角

在1.05Um/√3電壓下，介質損耗耗角tgδ≤0.01
