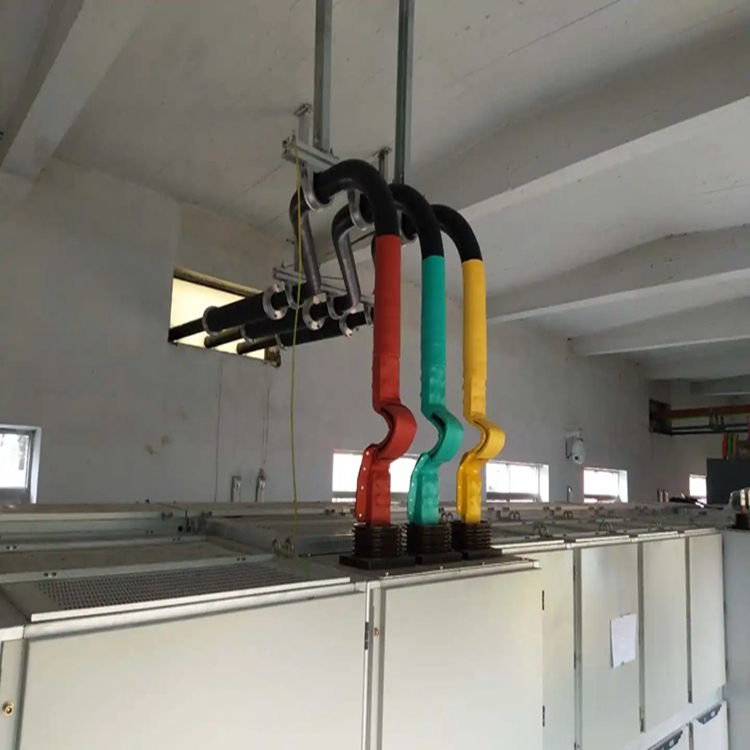

高壓110KV管型母線

產品介紹：

高壓110KV管型母線具有大電流（12000A）、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。在國外，此類產品已經有幾十年的運行歷史和經驗，而國內由于進入此領域時間較短，以及技術研發能力，絕緣材料的局限等多方面原因，目前僅能生產35kV及以下電壓等級的產品。

隨著我國經濟的高速發展，整個社會對電力的需求日益增大。目前110kV和220KV變電所低壓側均采用10kV、35kV電壓等級，隨著主變?nèi)萘康募哟�，變壓器低壓�?cè)進線側的額定電流也在不斷加大。

常規矩形母線在技術上和結構上越來越難滿足母線發熱和短路電動力的要求，由此引起附加損耗、集膚效應系數的增大，造成截流能力的下降、電流分布不均勻。尤其是單臺主變?nèi)萘繛?80MVA及以上時，主變10kV出線側不僅有母線橋本身的電動力問題、發熱問題，還有母線橋支柱絕緣子、鋼構架以及母線橋附近混凝上柱、基礎內的鋼筋在電磁場中感應渦流引起的發熱問題。管形母線作為矩形母線的替代品。

產品特性主要有以下幾點：

1、管型母線的電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，它可以保證電力輸送配電的長期安全和穩定運行。

2、對流式全屏蔽絕緣管型母線主絕緣材料為聚四氟乙烯，有著優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化。

3、管型母線的銅導體表面電流密分布均勻，因此對工作電流大的回路起到顯著效果。

•為了解決變壓器、發電機及配電柜運行時產生的屏動對母線榷的負面影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對于母線槽本體，在系統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。

•母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在母線槽外表面噴涂淺灰色油漆來減少對可見光的吸收：在母線槽內表面噴涂黑色油漆來加強 內部熱霣對外殼的輻射，同時防止電暈。

•為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，在穿墻處設置穿墻套管，使戶外與戶內母線檑*隔離；垂直安裝時.法蘭在內.水平安裝 時，法蘭在外。

•為了提高母線檣的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，所有接頭全部采用鍍銀處理，使其接頭 允許溫升提高到65K,大大高于正常工怍時溫升。.為了使母線槽的自振頻率避開產生共振的頻率范圍(對于單條母線其共振頻率范圍為35-135HZ),并使作用于母線上的電動力減小，合理地確定絕緣子 間的跨距，選擇絕繚子的型號、規格及強度等級。

•為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與母線槽的連接出口處設置密封式觀察窗，通過示溫貼片或遠紅外線測湛裝置來直接測置溫 度，監視母線系統的運行情況。

•為方便用戶，可以根據用戶需要，在發電機出口處以及勵磁變壓器的一次側裝入電流互感器，方便用戶檢測電流。

高壓110KV管型母線

母線槽與電纜比較具有如下優越性

1.1母線槽是扁導體，與圓導體電纜或預分支電纜比較較，具有散熱好、阻抗低及載流量大的特征。載流量630A以上的母線槽與630A以上電纜或預分支電纜比較較，在載流量相同的情況下，能節約銅材10—35%，能削減電能損耗15%以上。母線槽平日之中的傳送電流很大，便利聯接饋線，一起減縮能耗。它很合適交流電源，在給定的電壓數值下能堅持住長時段的作業。一分鐘以內的交流電情況下，母線槽不會被擊穿且不會帶有閃絡的情況。它能承載著的耐受電流、****短時段的峰值電流，都會符合標準。

1.運用壽數大約是電纜和分支電纜的2～3倍左右。我國香港、澳門及歐洲有些國家明晰規則電纜運用壽數為12～15年。實際上母線槽的運用壽數則長達30～50年。母線槽可分紅空氣絕緣類別、布滿絕緣類別。一般情況下，空氣絕緣這樣的母線槽固有的構架很簡易，布滿絕緣母線槽帶有散熱特性，電流等級很高。高層建筑布設的電氣豎井，母線槽都配有某一插接口徑，布設這類接頭應考量多重的人為攪擾。但是，母線槽初始的容量很大，一起構架緊湊，在偏大負荷的態勢下也帶有優勢。

1.3選用母線槽載流功能安穩，避免了不必要的電能損耗。母線槽標準滿意標準規則的極限溫增值的電流（就是母線槽的額定電流）是很重要的。該電流能操控母線槽的載流功能。電纜的額定電流是以截面積來供認的。核算負荷不同，橋架內電纜根數不同，運用不同的電纜橋架，橋架內的溫度跟著上述這些因數的不同而改動，電纜的載流功能亦隨之改動。所以降容系數乘以電纜的額定電流而計出的電纜載流功能是不****的。一起這種密封式橋架的敷設辦法也添加了電能損耗。

1.4歸納出資本錢低，母線槽有銅導體、鋁導體質料。銅導體母線槽有銅電纜比較較，630A以上的銅導體母線槽價格近似于電纜的造價本錢；而鋁導體母線槽比銅導體電纜價格低25%～35%。電流越大，母線槽的本錢與電纜比較，價格反而越低。為此，載流量大于630A輸電干線選用母線槽比選用電纜更經濟合理。

設計特點：

單螺栓夾緊端子

母線槽設計采用了*的單螺栓夾端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要施緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

高防護等級插孔

母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉并加鉛死，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作。使母線的安全性得到了很大的提高。

外殼(防護殼)級次敷

母線槽設計5個電流等級，只采用了3個級次的外殼，這樣當系繞按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同，因此大大方便了安裝。

傳輸電能大

母線槽設計為分高空氣絕緣式，改善了母線槽的散熱性，降低了阻抗,達到了母線槽經濟輸電。

成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

性能要求：

額定電壓                           6.3kV

運行電壓(Um)                   7.2kV

額定頻率                           50Hz

額定電流                           3150A

額定熱穩定電流(4s)                  40kA

額定動穩定電流(峰值)               100kA

管母線允許載流量               ≦2.5A/mm2

額定電流導體溫升：                 ≦40K

冷卻方式                           自然冷卻

額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms，峰值)      75kV

B) 對地1mim工頻耐受電壓           42kV

   局部放電水平

絕緣銅管母線在1.5Um/下視在放電量不大于10pC。

 賣方應提供成熟產品，并經買方交接試驗合格后方可投入系統運行。

 母線運行過程中應密封良好，不能有水、雜物、小動物進入。

 應有方便的連接接地線的位置。
