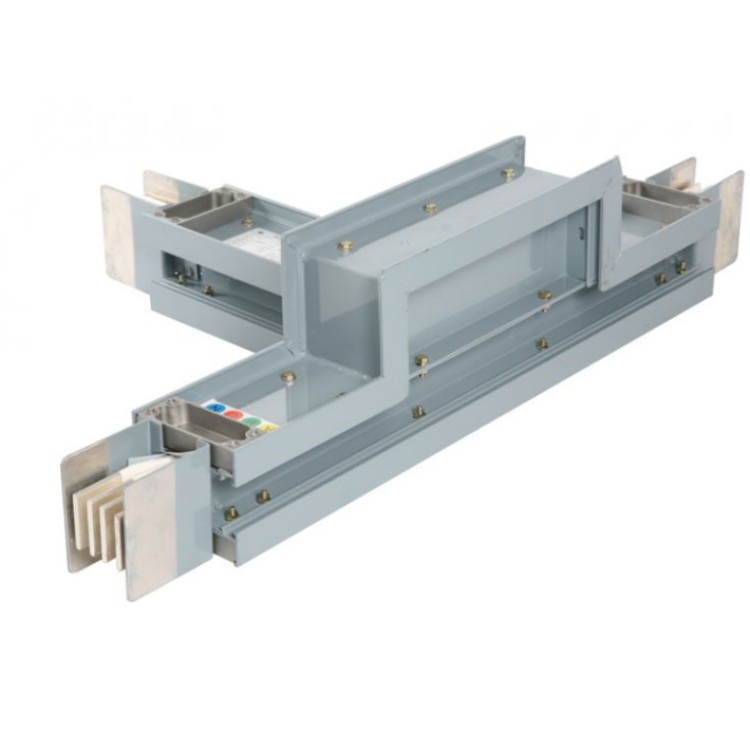

高壓插接型母線槽

高壓插接型母線槽

結構特點

  1、母線槽采用對接式安裝方式，使得母線槽在安裝過程中顯得非常便捷、靈活、大大節約了安裝時間。

  2、母線槽采用分離空氣絕緣式，改善了母線槽的散熱性，降低了阻抗；內部絕緣件采用高強度的環氧樹脂，提高了母線槽的抗動和熱穩定的能力。

  3、所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/span>

  4、母線槽通過插接箱分流，可免遭電纜剝皮，連接不安全之苦惱。如你的產品、設備更換，將母線重新組合安裝，母線插口分支始終可達到你所需的位置。故使用母線槽配電可令你終身滿意。

用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，景洪插接式母線槽，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

高壓插接型母線槽具有品種齊全、應用范圍廣、強度大、施工簡樸、配電靈活、安裝尺度、外表美觀的特點，對您處的技術改造、擴充電纜、維護檢驗帶來利便.高強度電纜橋架的安裝可因地制宜.可隨工藝管道排擊敷設；樓板、梁下吊裝；室內處墻壁、柱壁、地道、電纜溝壁上的側裝，還可在露天立柱工支墩上安裝，大型多層橋架吊裝或立裝時，可采用工字鋼立柱兩側對稱敷設.高強度電纜架橋可水平、垂直敷設

當母線槽在不同形狀的建筑中沿平面安裝時，插接式母線槽宜選用外殼為矩形的母線槽。當沿圓弧面安裝時，宜選用樹脂澆注母線槽或圓筒形母線槽。

當母線槽垂直安裝時宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。

組裝是采用進口的金屬鉚接設備進行裝配的，強度高，密封效果好，插接式母線槽開關箱，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝后整體性好，電氣連接性能優，母線槽，其足夠大的截面超過相線，母線槽可作為PE安全保護導體作用。當系統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電系統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。

1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
 2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
 3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
 4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

具有高絕緣、耐電弧、阻燃的高強度絕緣板做銜接附件，用帶有絕緣套管的螺栓緊固。按標準要求，為滿意母線的搭接面積，螺栓孔與螺栓之間縫隙較小，因為母線槽螺栓增加了絕緣套管，使縫隙更為狹隘。因而兩段母線槽主母排銜接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段母線槽的母排及絕緣板的螺栓孔對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意圖是為防止螺栓上的絕緣套管在設備過程中防止遭到剪切力的效果而導致?lián)p害。筆者在工程施工辦理過程中，發現過幾原因為螺栓絕緣套管受力損害形成母線槽絕緣下降的狀況。接地的銜接選用母線殼體能契合接地要求，但當母線外殼悉數選用噴涂處理時，須用導線將兩段母線槽用接地螺栓銜接。母線槽在設備之前和設備之后應對其進行絕緣查看，并進行比較查看是否因為設備質量問題形成母線槽絕緣下降。
