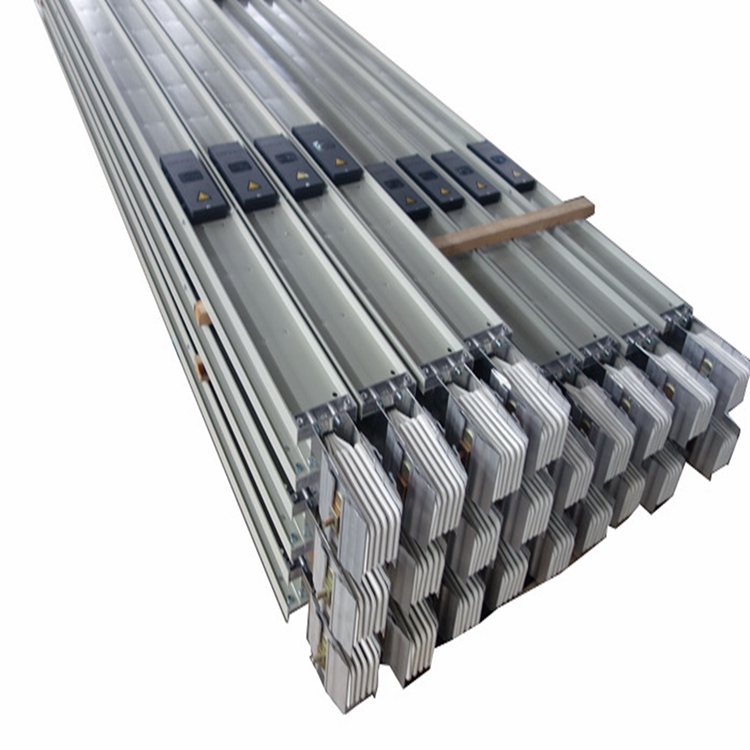

插接式絕緣封閉母線槽

插接式絕緣封閉母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

插接式母線槽這種情況就更加明顯了。隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，插接式母線槽尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

母線垂直通過頂板敷設時，應在通過的底板上采用槽鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。

組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于20MΩ。母線槽槽距離不得大于2.5m，水平敷設距地高度不應小于2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，插接式母線槽，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，插接式母線槽支架，決定了在密集型母線絕緣材料的選用上都是當前上性能特別優的。

母線槽作為一種新型配電導線應運而生，與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，同時由于采用了新技術、新工藝，大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，并在母線槽中使用了高質量的絕緣材料，從而提高了母線槽的安全可靠性，使整個系統更加完善。

母線槽的結構說明如下:

插接式絕緣封閉母線槽緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

插接式密集型母線槽的組裝是采用進口的金屬鉚接設備進行裝配的，強度高，密封效果好，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝后整體性好，母線槽電氣連接性能優，其足夠大的截面超過相線，可作為PE安全保護導體作用。當系統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。

母線槽水平敷設支架，可采用“┗┛”型吊架“—”型或“L”型支架，插接式母線槽價格，用膨脹螺栓固定在頂板上或墻上。在預應力樓板上打膨脹螺栓孔時，應避開鋼筋位置。膨脹螺栓固定支架不少于2個，一個吊架應用2根吊桿，固定應牢固，絲扣外露2～4扣、，母線槽，膨脹螺栓應加平墊和彈簧墊，吊架應用雙螺母夾緊。支架焊接應牢固、焊縫均勻，不應有夾渣、結瘤、咬肉等缺陷。支架及支架與埋件焊接處刷防腐漆應均勻，無漏刷，不污染建筑物。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性�?dǎo)體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截面來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的產品截面240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，并標注母線規格，避免上當。

產品性能

1）母線槽外殼采用鋁合金型材，重量輕，耐腐蝕，穩定性強。
2）結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。
3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。
4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能。
5）高防護等級：
6）安裝靈活方便。
7）插接箱內根據用戶要求對安裝開關或熔斷器

使用條件

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于 40℃，不低于-25℃，在24小時內其平均溫度不超過 35℃

4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。
