BMC-1200A空氣型母線槽

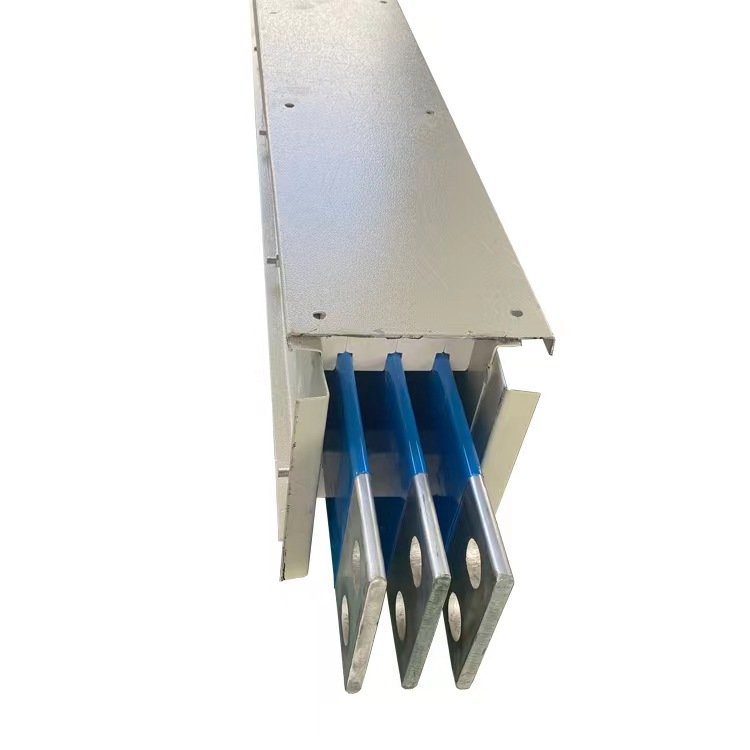

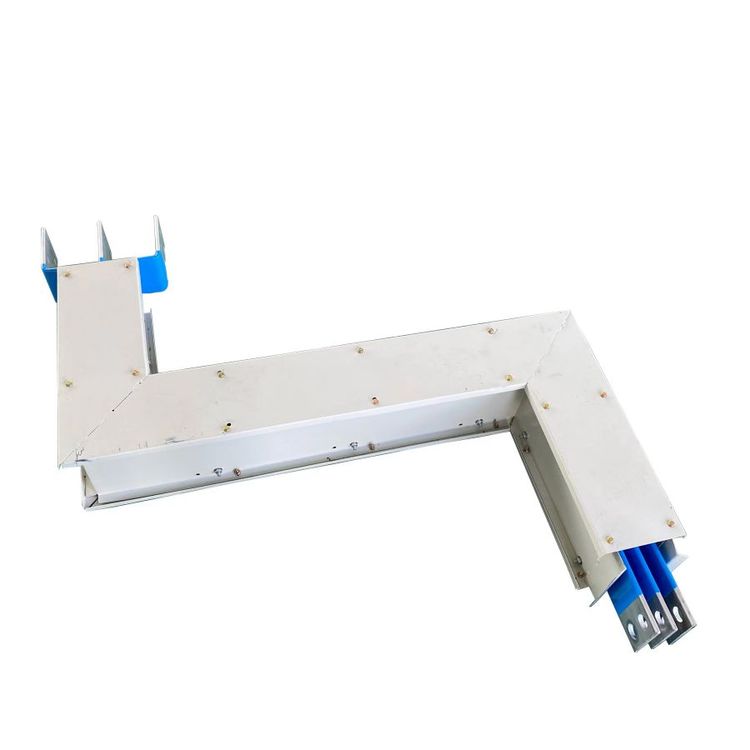

BMC-1200A空氣型母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

空氣母線槽是封閉、密集、絕緣型的母線槽，插接式高強封閉母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15㎜，解決了大跨度安裝無法支撐中吊裝的困惑。廣泛應用于各行業的輸配電系統中，安裝維護方便。

BMC-1200A空氣型母線槽用于低壓配電屏與大、中型負載的連接，主要應用于現代化的車間、廠房和高層建筑.本系列母線槽是在傳統空氣型 母線槽基礎上的改進型產品。 空氣型 母線槽母線導體選用****電解銅，導體表面全長鍍錫，提高了導體抗氧化腐蝕能力，加工后再用PVC管熱縮處理，相間和對地用絕緣塊隔開，銅母排得到雙重絕緣保護，絕緣性能大大提高，然后封閉在接地的金屬外殼內。連署安裝步驟：先查緝母線槽一端的導體連署面及接頭器有無磕碰毀損，確認無弊后將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，照明母線槽價錢，在確保到位后使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，收緊螺栓。

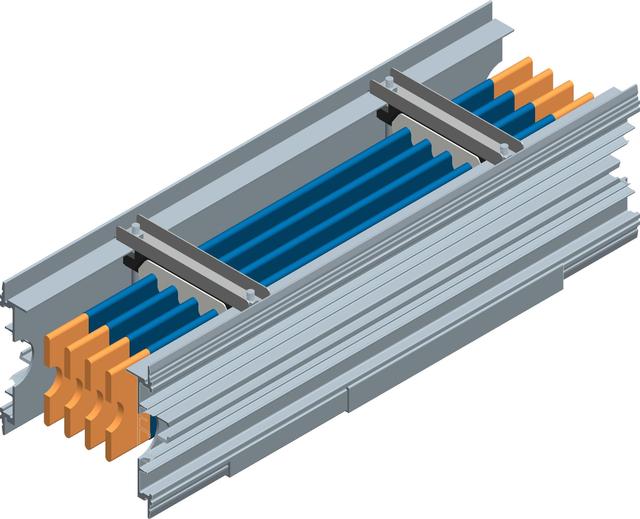

1.1 母線外殼采用帶散熱齒鋁合金型材制成，使整個母線系統具有低溫升，低電壓降損耗性能，且任一規格的母線在110m范圍內的電壓降均不大于2.5％；

1.2 母線主母排采用T2電解銅軋制成TMY電工硬銅排，銅的純度不低于99.95％，并符合GB5585.1～3電工用銅母線標準，且銅排全長鍍錫，確保接觸面具有低接觸電阻和減少接觸面的氧化；

1.3母線接頭單螺栓（雙頭）采用高強度鋼制成，確保接頭具有足夠的夾緊力；采用模制接頭鋁外殼既減輕接頭重量又保證有足夠壓力和邊緣不翹起；采用碗形墊圈使整個接觸面壓力均勻；采用方螺母鎖緊，安裝時僅需要一把扳手單邊用力即可旋緊螺栓，同時提供給墊圈更大更寬的壓緊力；

1.4 母線槽的鋁合金蓋板和鋁合金側板之間采用穿刺鉚接技術，實現無孔連接，不僅防護等級高，且鋁合金外殼起到整體接地的作用，*可把外殼作為TN-S母線槽系統中的接地排，從而為客戶大大降低使用成本；

1.5母線內部設置可選的200％中性線(照明及通訊輸電母線槽采用200 % 中性線)，有助于處理可能出現的諧波情況，從而把系統過熱降至低，延長配電設備的使用壽命

母線槽目前常見的是第2代第3代母線槽,一般有用于消防等要求的耐火母線槽,連接高壓變壓器使用的共箱母線槽,用于普通輸配電的干線母線槽,靈活方便的照明插接母線槽,結構緊湊的密集型母線槽和空氣式母線槽. 這些母線槽基本作用都是一樣的,即輸配電用途.它是由導電的****無氧銅制成的銅排相線,銅排之間是空氣或者絕緣介質起到相間絕緣作用, 起保護作用的鋁合金外殼,鋁合金外殼散熱好并且質量輕,外形美觀.把每一段母線槽連接起來的連接器,可以方便從母線槽插接口取電的電源插接箱組成.

母線槽安裝注意事項

1.須對照?qǐng)D紙，按序號順序進行連接。

2.在吊裝時要墊硬紙或木板，密集型封閉母線槽廠家，以防母線槽表面被破壞或變形。

3.邊安裝邊測試絕緣電阻，以免出現不正常時整段線路的檢查的拆卸

4.安裝未完成前，連接終端應有防水，防塵措施。

5.接頭處安裝后須將螺栓擰緊。

6.對防護等級為IP54的母線槽在接頭安裝時，須在鋁蓋兩邊、螺栓孔周圍、密封墊圈底部、側面鋁蓋上沿周邊處涂上硅膠。

7.母線槽數排并安裝時，為確保散熱和方便安裝，其間較小間距150mm，如其上有插接箱時應保證插接箱之間有50mm間距。母線槽安裝穿過墻壁或樓層板時其接頭中心距墻或樓層板間距至少為300mm。

8.母線槽穿過防火墻及防火板時，應采取防水隔離措施。

9.吊架之間距離為2米，荊州母線槽，大跨度母線槽為6米。

10.水平安裝時，距離地面高度不應小于2.2；垂直安裝時，距地面1.8m以下部分應采用防止機械損傷措施（豎井內除外）

11.垂直安裝的母線槽在樓板處用彈簧支架固定并調節彈簧，使之保證垂直度。末端懸空時應采用支架固定；樓層高于4m時，中間也應采用支架固定。

12.垂直安裝時，長度不超過40m應安裝伸縮節，如每層都有插接箱，長度超過90m時應安裝伸縮節。
