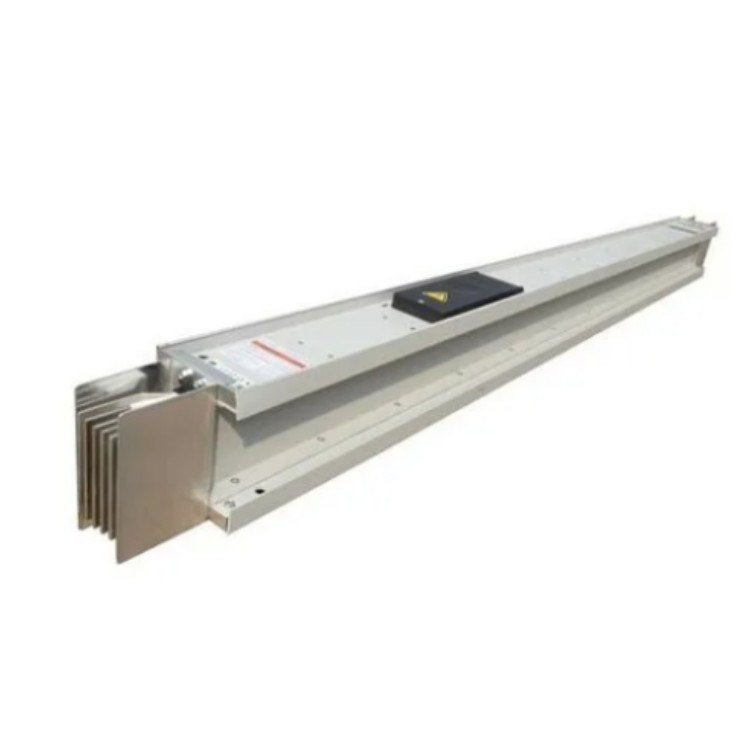

4000A戶外封閉式母線槽

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。其中內接線橋適用于線路較長，負荷曲線比較平穩的變電位置；外接線橋則適用于線路較短，負荷曲線變化較大的變電位置母線橋刷漆的作用：絕緣、防腐、散熱和“相”的標識。 母線橋指橋內有矩形銅母線或鋁母線，一般是鐵皮做成外殼保護母線；用于戶內。

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，但價格昂貴，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。

4000A戶外封閉式母線槽

結構特點:

1、該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

•該系列母線檣具有優良的抗短路性能，由于典有鋁(或弱磁鋼板>外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，滅小電 能損耗，提高載流，減輕電動力。

•該系列母線槽結構*，安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。

•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到顯著提高。
•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由于基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

•為了解決變壓器、發電機及配電柜運行時產生的屏動對母線榷的影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對于母線槽本體，在系統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。

4000A戶外封閉式母線槽

施工工藝

設備開箱清點檢查：設備開箱清點檢查:應由建設單位代表，監理單位代表，供貨商及施工單位共同進行并作好記錄。母線槽分段標志清晰齊全，外觀無損傷變形，內部無損傷，母線槽螺栓固定搭接截面應平整，其鍍銀無麻點，起皮及未覆蓋部分，絕緣電阻符合設計要求。根據母線槽排列圖和裝箱單。檢查封閉插接母線槽，進線箱，插接開關箱及附件，其規格，數量應符合要求。

1.它本身采用的是“三明治”的密封結構，一般來說他的防護等級可以達到IP54。

2、整個母線系統本身是可以承受3750V的工頻耐壓的，而且即便是使用1min也是不會出現擊穿和閃絡現象。

3、在長期接通額定電流工作的時候，母線系統的溫升一般不會超過連接端子:60K，金屬外殼:30K，槽內絕緣件表面:40K。

4、當耐火母線在發生火災之后，燃燒溫度即便是上升到960℃，它仍然可以保持正常的運轉。

母線槽不防水 持這一觀點的人認為:若水進入母線槽內，整條母線槽就會因進水點短路而停電.的確普通母線槽防水性能很差，更無法與電纜相比，電纜敷設在室外甚至在水中都不會短路，普通母線槽的外殼防護等級為IP40，僅適用于室內普通場所.

1、它本身采用的是“三明治”的密封結構，一般來說他的防護等級可以達到IP54。

2、整個母線系統本身是可以承受3750V的工頻耐壓的，而且即便是使用1min也是不會出現擊穿和閃絡現象。

3、在長期接通額定電流工作的時候，母線系統的溫升一般不會超過連接端子:60K，金屬外殼:30K，槽內絕緣件表面:40K。

4、當耐火母線在發生火災之后，燃燒溫度即便是上升到960℃，它仍然可以保持正常的運轉。
