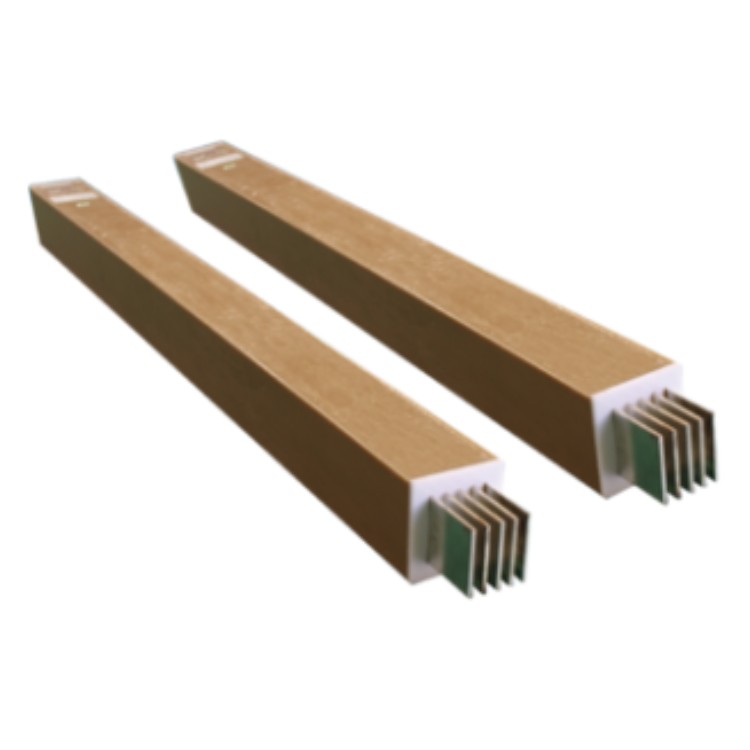

FSMC-630A防水型澆筑母線槽

FSMC-630A防水型澆筑母線槽

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

在時變條件下，由于經過回路截面上各點的電流路徑不同，相應的感應電動勢也就不同，因而各點電流密度也不同。換句話說，除了基于媒質的均一電阻率而假設存在的均布電流外，還會因電磁感應而出現渦流，即發生集膚效應和鄰近效應，使截面上電流分布不均勻，包括相位的不一致。集膚效應和鄰近效應的程度與導體截面形狀尺寸及頻率有關，鄰近效應還與相鄰近的導體間或回路間距離有關。對于在工頻下工作的多數銅、鋁母線或電力線路，除特殊情況外，絕緣母線槽，由于導體截面不很大，而導體間距離不是很小，這兩種效應一般都不很大。這種導體叫線狀導體，其回路叫線狀回路。線狀回路的外感抗是其總電感的主要部分，而渦流影響只及于導體內部的磁通和緊靠導體附近的一小部分外磁通。因此即使有一定的渦流，它對電感數值的影響仍然很�。ū葘�(duì)電阻損耗的影響小）。加上電感值計算的精性不如電阻值重要，因此一般的工頻線路電感計算可假定電流在截面上均勻分布，這使計算大大簡化。但是，當渦流影響特別大時，則****專門考慮

(1)直線型母線單元直線型母線單元是用于延長供配電線路，帶分接裝置的封閉式母線與插接箱配套使用以分配電力負荷。

(2)始端母線單元始端母線單元與始端進線箱配套組成母線與電纜的連接部件，始端母線單元也可與變壓器或配電柜連接。

(3)膨脹母線單元膨脹母線單元用于吸收由于熱膨脹產生的母線軸向的變化量，當母線長度超過80m時應安裝一節膨脹母線單元。

(4)變徑母線單元變徑母線單元用于同一系統中不同額定電流單元的連接，以便使整個母線系統供電更加經濟合理。

(5)各種母線彎曲單元各種母線彎曲連接單元有L型、T型、Z型、＋字型四種，用于水平、垂直供配電的連接和改變走向，可靈活地將母線系統連接起來。

產品結構：

FSMC-630A防水型澆筑母線槽內部選用典型的三明治結構，是一種活絡可靠的配電系統，規劃合理、功用優勝，具有安穩可靠、配電效能高、散熱好、電壓下降、耐機械沖擊和設備簡練等特征，電流從250A至5000A，能滿足不同用戶群的配電需求。防護等級高可達IP65，可應用在任何惡劣環境的場合，外殼選用的鋁鎂合金，一同外殼可作為接地導線，一同規劃有雙N排系統,故能滿足許多工程中200%中性線的要求。產品絕大多數原材料從國外進口，銅排鍍鉛錫或鍍銀，既下降接觸電阻，也前進母排載流量。

    安全保護：母線系統的插接口設備上帶的黃色安全蓋板確保操作人員在任何時候都不會接觸到帶電導體，蓋板供應的防護等級為IP54，使得母線系統無需加裝任何特別設備便能使用于各種環境。

運行中處理方案的似定

(1)缺陷未處理前，聯系省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一臺臨時排風扇，外部吹風降溫，盡量控制過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，保山母線槽廠，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

母線安裝規則:搬運和儲存槽;母線不得懸掛和捆綁裸鋼絲繩，和母線不得任意堆放和拖在地上.沒有其他的工作應在殼體進行，和多點升降叉車將用于光滑鏟不損壞母線槽.母線應堆放在倉庫，干燥、清潔、無腐蝕性氣體.在公共汽車的頂部和底部之間，軟包裝應該放在頂部和底部之間，并妥善保管.

產品參數：

1、能保證在額定電流及110%的額定電壓下長期正常工作。
2、防護等級為IP40。
3、在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。
4、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
5、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、插接箱與母線槽的拔插次數不少于200次。

1.采用鋁鎂合金外殼，強度高，跨度大，外形美觀，可任意選擇分接裝置，特別適合、服裝廠、電子廠、超市、商場等需用電場所使用。

   2.高壓母線（GFM系列）額定電壓為6KV~35KV，產品分為共箱母線、共箱隔相母線、交流勵磁母線、直通勵磁母線等。產品采用鋁合金外殼或無磁不銹鋼外殼，防護等級達IP54，產品通過西安高壓電器研究所的型式試驗。產品主要應用于高壓配電所、發電廠、變電站等場所。

   3.低壓母線分為空氣絕緣母線槽（BMC系列）和密集式（CMC系列），產品采用鋼制外殼或鋁合金外殼，T2純銅導體，外殼防護等級達IP40。產品主要應用于低壓配電柜之間的聯絡、低壓配電柜與變壓器或發電機之間的連接，配合插接箱使用特別適合高層建筑、工廠廠房的電源分接。

   4.母線槽始端箱又叫出線箱、進線箱、轉接箱，主要用于母線槽與其它配電設施（如：配電柜、變壓器、發電機等）的連接轉換。本公司生產的始端箱采用螺栓拼裝結構，外形美觀無焊點，安裝十分方便。

   5.母線槽插接箱又叫分電箱，主要用于母線槽分接電源，產品廣泛應用于廠房、高層建筑、商場等場所。本公司設計的母線插接箱采用鍍銀鈹銅接插件，結構緊湊，插拔方便，堅固耐用。
