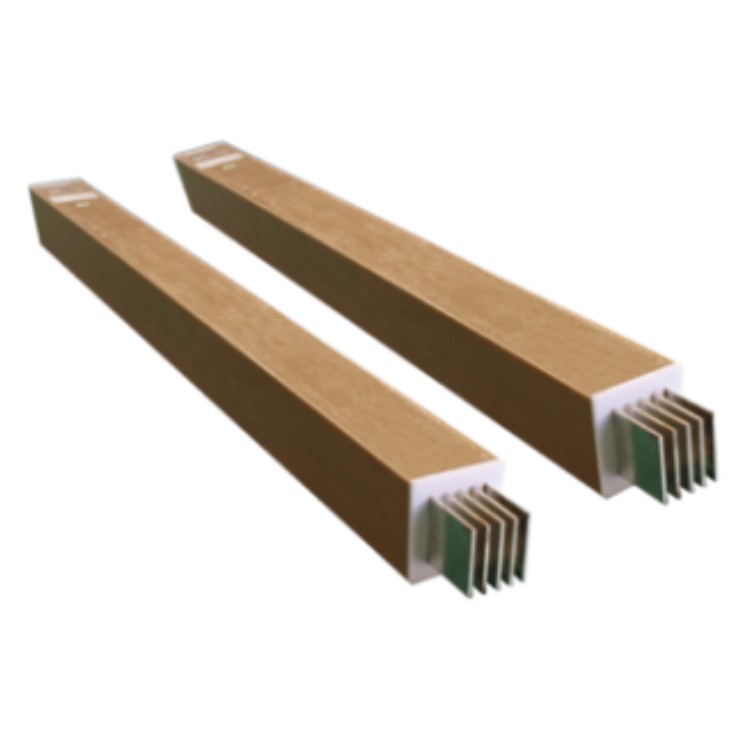

FSMC-2200A澆筑型防水母線槽

FSMC-2200A澆筑型防水母線槽

檢測銅層截面的辦法是：找一塊樣品，稱一下重量，計算樣品體積，算出比重通常應按長期工作電流選擇母線截面。并按通過短路電纜條件下，校驗?zāi)妇�槽的短時熱穩定性和動穩定性。由于導體存在電阻和多導體接近時交流電流趨表效應等因素影響，母線槽通過電流時會引起發熱。一般情況下直流供電系統由交流屏、整流屏、直流屏組成。采用封閉母線槽后，需對常規直流供電系統進行調整：在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；在電力機房直流供電系統中安裝一架母聯屏，其功能為母線輸出，其柜體內不設置輸出回路；采用封閉母線槽將直流分屏與母聯屏連接；交換機房的直流列頭柜取電均引自本機房?jī)?nèi)的直流分屏。

是封閉母線中防護等級較高的一種，防護等級可達到IP68，其中主要特點是有著防水性能（可安裝在戶外、隧道、橋梁、電纜溝）；澆注母線有著防腐性能（廣泛適用于化工期企業等高腐蝕的環境中）；澆注母線具有一定的防火性能（可應用于消防安全要求高的場合，澆注母線材料環氧樹脂有著耐火長性能可高穩定）；澆注母線有著一定的防爆性能（環氧樹脂澆注的外殼適用于各種危險的環境）

連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

FSMC-2200A澆筑型防水母線槽

特點：

****強度
■ 該系列母線槽外殼采用鋼板一體成型（馬鋼），****提高了載荷能力，可保證在跨距6m母線中心載重60kg，在非均勻溫度變化時，板殼中心位置偏移不超過10mm。

安裝極為方便
■ 采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

極為安全可靠
■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉并加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因?yàn)榈鼐�總是先接上、后斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。
互換性能

■ 該系列母線槽設計了七個電流等級，僅采用了三個級次的外殼，這樣當系統按相鄰電流等級變幻容量時，無需更換外殼。

運行中處理方案的似定

(1)缺陷未處理前，聯系省中調適當降低5號發電機有功、無功負荷，電氣運行值班員加強巡檢，做好連續測溫工作，安裝一臺臨時排風扇，外部吹風降溫，盡量控制過熱處的溫度。

(2)伸縮節兩端軟接箱外側每側法蘭均有24顆固定螺栓，擬在每對螺栓間逐一加裝連接小鋁排，以期對內藏式跨接鋁排實施分流，從而降低發熱。

母線安裝規則:搬運和儲存槽;母線不得懸掛和捆綁裸鋼絲繩，和母線不得任意堆放和拖在地上.沒有其他的工作應在殼體進行，和多點升降叉車將用于光滑鏟不損壞母線槽.母線應堆放在倉庫，干燥、清潔、無腐蝕性氣體.在公共汽車的頂部和底部之間，軟包裝應該放在頂部和底部之間，并妥善保管.

在母線槽的安裝檢查:檢查母線外殼是否完好，是否有破損或沒有，檢查母線外殼螺栓松動，并保證螺栓連接是否可靠;檢查母線插頭接口關閉;使用500伏的兆歐表測量絕緣電阻是的，它的電阻值，每天不少于20米，Ω.

母線槽連接:母線槽支架****安裝牢固，母線槽應根據段數，相序，編號，方向和安裝標志放置準確，母線槽段與段連接，相鄰節段母線槽應針對母線導體和外殼，連接后不應承受機械應力.

產品參數：

1、能保證在額定電流及110%的額定電壓下長期正常工作。
2、防護等級為IP40。
3、在周?chē)�空氣溫度�?0±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。
4、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
5、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。
6、插接箱與母線槽的拔插次數不少于200次。

安全保護：

母線系統的插接口設備上帶的黃色安全蓋板確保操作人員在任何時候都不會接觸到帶電導體，蓋板供應的防護等級為IP54，使得母線系統無需加裝任何特別設備便能使用于各種惡劣環境。

 因?yàn)榧彝��?duì)電量要求不是很大,所以,普通的銅線就可以為大家提供電量.如果是大型的車間,電流需要幾千安培.那么,這個銅線所能提供的電流就遠遠不夠了,這個時候,銅排就上場了,因?yàn)殂~排的截面積更大,可以承載更多的電流. 銅排外面套上保護外殼,就是母線槽的基本雛形了. 現在,明白插接式母線槽的作用了吧.那就是可以根據需要,提供更大的電流 大達到6300A.500A可翻轉性，使得兩段母線聯接時不會發生錯相，簡化設備程序，更有助于安全快速的設備。
