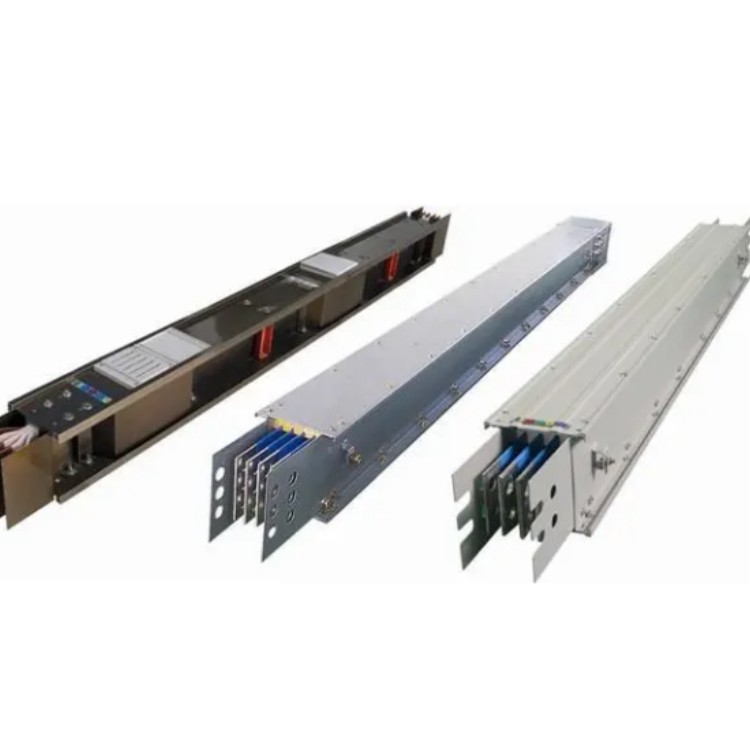

三相五線封閉式低壓母線槽

母線槽被用于電力、化工、冶金、工礦企業和機場、車站、大型商場、體育館、展覽館、博物館和高層房產建筑等輸配電系統、大電流場所。電流等級有400A-6300A不等，產品外殼選用鋁合金材料擠壓成形，側板成型于散熱片形式設計組合而成。母線槽導體ABCN相間絕緣材料選用美國杜邦聚酯基膜，能達到、高壓作用，利用鋁外殼截面積比相線截面積大幾倍的優勢做保護導體，可以長期工作在130°C以下的環境場所中,外殼兼用接地PE線，接地效果更加理想，更加可靠，母線槽外殼鋁合金屬于非導磁金屬，因此電感量少，功耗隨其減少，同時，克服了鐵外殼的大噪音。鋁外殼均勻包在相線的四周，與各相盡量靠近且距離相等，故電抗相小，克服了傳統接地方式在線路較長時引起的三相不平衡及壓降較大的缺點。采用導體緊密貼合，間距小，電抗小，散熱好，溫升低，熱穩定性好，載流量大，節能效果優良。產品出廠耐壓測試達到3750V以上，確保質量符合GB標準。全封閉式的結構防護等級能達到IP65標準，適應任何惡劣環境場所使用，母線槽導體密集于鋁殼之中，有防腐、防潮、防塵、防火的特性，外形美觀，重量較輕，鋼度性好，占用空間體積小，解決了傳統母線槽的不足，因此能保證達到可靠的運行。

三相五線封閉式低壓母線槽

特點：

（1）單螺栓夾緊端子

 　母線槽設計采用了單螺栓夾緊端子，為母線槽單元連接元件，由于它的特殊構造，可以防止安裝時的錯誤操作，同時只要擰緊一個螺栓，就能可靠地、迅速地將兩個母線槽單元連接起來。

（2）高防護等級插孔

 　母線槽在插孔處設計了安全防護擋板，只有當防護擋板拉開時，插接箱才能插入，插孔平時不用時可將防護板拉閉，防止了在插口處灰塵和異物的進入，從而提高了母線槽的防護性能，防止誤操作，使母線的安全性得到了****的提高。

（3）外殼（防護殼）級次數

 　母線槽設計5個電流等級，只采用了3個級次的外殼。這樣當系統按相鄰等級變換容量時母線槽無需更換外殼，如400A變630A時，外殼尺寸相同。因此大大方便了安裝。

（4）傳輸電能大

 　母線槽設計為分離空氣絕緣式，改善了母線槽的散熱性，隆低了阻抗，達到了母線槽經濟輸電。

（5）成套性好

母線槽設計了各種功能的連接單元，可滿足所有輸配電工程的需要。

母線槽系統較電纜相比有著使用壽命長的優點，一般可達30-50年。要使母線槽壽命盡可能延長，母線的安裝支架也是****考慮的一部分。母線槽在水平面安裝時一般采用吊裝支架或龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買一些大容量母線時應認真考察支架吊臂和橫梁材質、彈簧和荷重等。

1、母線的始端箱和終端箱一般是要的，主要是看你這段母線和什么相連接了。在連接變壓器和低壓進線柜之間時，因?yàn)樽儔浩鞯哪妇�出現距離和封閉母線各相之間的距離不一致，所以****要有始端箱，終端箱一樣的道理，在始端和終端的連接處，母線是需要現場制作的，制作的裸母線****用始（終）端箱封閉安裝。

2、預留插孔是專門用于從封閉母線分支的，一般工廠的母線預留插孔是三米左右（或根據實際需要而定）

三相五線封閉式低壓母線槽

母線系統的九大優勢

1、 滿足負載要求，規格，100A-6300A

2、 防腐、防潮、防塵、防水的四防功能，防護等級高達IP65

3、 無磁外殼設計、杜絕磁渦干擾

4、 亞字形結構是更薄、更好的結構

5、 母線槽可以形成360度保護

6、 雙重接地系統，作用，屏蔽磁場，用電更加安全

7、兩頁（鉚接）合裝，三明治結構設計，承受較強的機械沖擊

8、 外形采用散熱片設計，低溫升、低消耗

9、可以溫升監控

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔凈場所，采用IP30以級。室內普通場所，采用不低于IP40等級。室內有防濺水要求的場所，采用不低于IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用后，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由于采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截面較大、彈性較小，仍可能使變壓器低壓套受力。

1.減少接地故障避免相間短路離相封閉母線因有外殼保護可外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生。
2.鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題。
3.減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低。
4.提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件。
5.封閉母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求。

6.外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化并杜絕人身觸電危險
