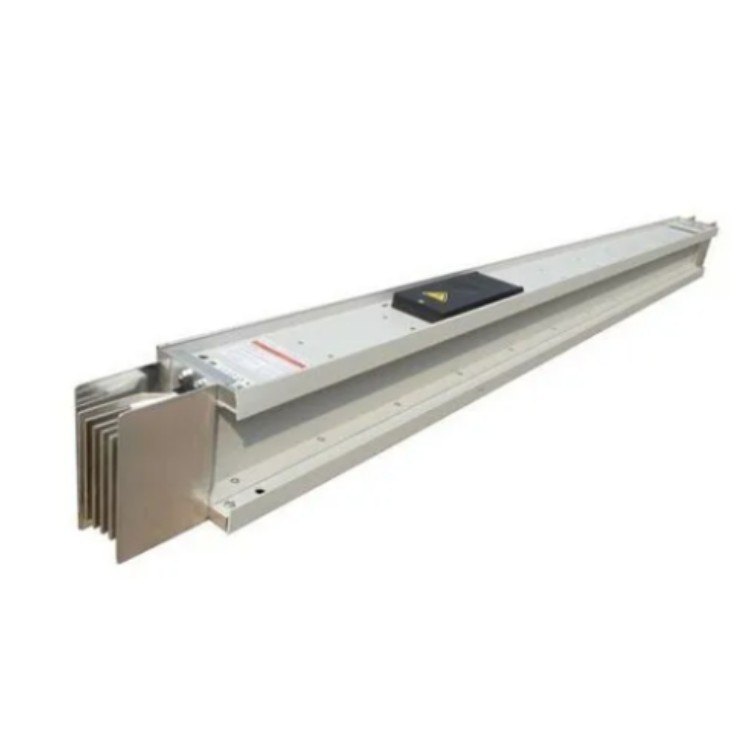

封閉型銅鋁母線槽

封閉型銅鋁母線槽主要校驗產品的工藝，母線槽連接頭的IP防護等級，母線槽插接口的溫升，和PE線的穩定性和****性，產品工藝主要看外觀的加工工藝及表面處理工藝和母線組裝的****度。密集型母線槽主要看密集的****性越緊湊越好。母線與母線連接頭的IP防護等級是重要的技術處理工藝，接頭發熱或者受潮，或者進水引起的母線槽短路事故較多。

根據使用環境，安裝方式選擇母線槽，選用母線槽時應綜合考慮使用環境，母線槽的外殼防護等級選擇應符合下列規定：室內潔凈場所，采用IP30以級。室內普通場所，采用不低于IP40等級。室內有防濺水要求的場所，采用不低于IP54等級，室內潮濕場所或有防噴水要求的場所，采用IP65及以級。有著防腐要求的場所或室外，采用IP68等級的全封閉樹脂澆注母線槽。

因此對于可能造成母線槽進水的安裝方式要采取必要防護措施。如當母線槽穿越摟層時，由于生產或屋面滲漏等種種原因造成樓層積水，就會順著穿越樓層的母線槽漏下，造成母線槽進水，使母線槽絕緣降低。我廠腈綸裝置聚合車間母線槽在投用后，就發生了一起因母線槽穿越樓層時進水引起的短路故障，造成了整個生產裝置的停車事故。解決的方法是在空氣型封閉式母線槽穿越的樓層時增設防水圍堰既使母線槽與變壓器用伸縮節作過渡連接，但由于采用母線槽作為低壓進線主母線電流一般較大，有的已經達到2500A，相應的伸縮節截面較大、彈性較小，仍可能使變壓器低壓套受力。

封閉型銅鋁母線槽

結構特點:

•該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

•該系列母線檣具有優良的抗短路性能，由于典有鋁(或弱磁鋼板>外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低母線槽外殼溫度，滅小電 能損耗，提高載流，減輕電動力。

•該系列母線槽結構安裝維修孔可任意設1于母槽的上部或下部，對于大電流戶內母線檐在殼體的兩倆及下部設有通風百頁窗.來加強敗熱，降低 溫升。

•采用雙重絕緣及殼體多點連接接地，使維護工作置明顯減小，安全性能得到提高。

•采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求.還可以對由于基礎沉降所 引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

•為了解決變壓器、發電機及配電柜運行時產生的屏動對母線榷的影響，在其與母線槽連接外采用軟連接或銅編織帶，外充之間加入橡膠墊來減小震 動；對于母線槽本體，在系統中加裝減霣器，對瓷瓶和導電排實現彈性支持，較好地避免了外殼產生的機械霣動及地霣波給封閉母線帶來的破壞。

安裝驗收：主要檢驗母線載流能力、IP防護等級、絕緣電阻等。載流能力測試使用低壓大電流發生裝置，對母線槽進行載流試驗（試驗電流為母線槽的額定電流），至溫度變化每小時小于1K時停止。溫升值是指插接口或連接處導體溫度減去周圍環境溫度的差，應符合用戶要求。IP防護等級按GB4208標準測試，包括母線的連接頭及彎頭和本體應符合設IP要求或用戶招標要求。IP51以上，試驗后應檢測絕緣電阻。采用1000V的兆歐表測量母線槽的絕緣電阻，單段母線應大于20MΩ，全長應大于1MΩ。

段測試絕緣，母線槽在連接過程中可按樓層數或母線槽段數，每連接到一定長度便測試一次。并做好記錄，隨時控制接頭處的絕緣情況，分段測試一直持續到母線槽安裝完后的系統測試。試運行：土建及裝飾工程及其他工程全部完工，并清理干凈，與插接式母線槽連接設備及連線安裝完畢。對封閉式母線槽進行清理，清掃干凈，接頭連接緊密，封閉式母線槽報價，相序正確，外殼接地（PE）或接零（PEN）良好，絕緣搖測和交流工頻耐壓試驗合格，才能通電，低壓母線槽的交流耐壓試驗電壓為1KV，當絕緣電阻值大于10MΩ時，可采用2500V兆歐表搖測替代，試驗持續時間1min，無閃絡現象。
