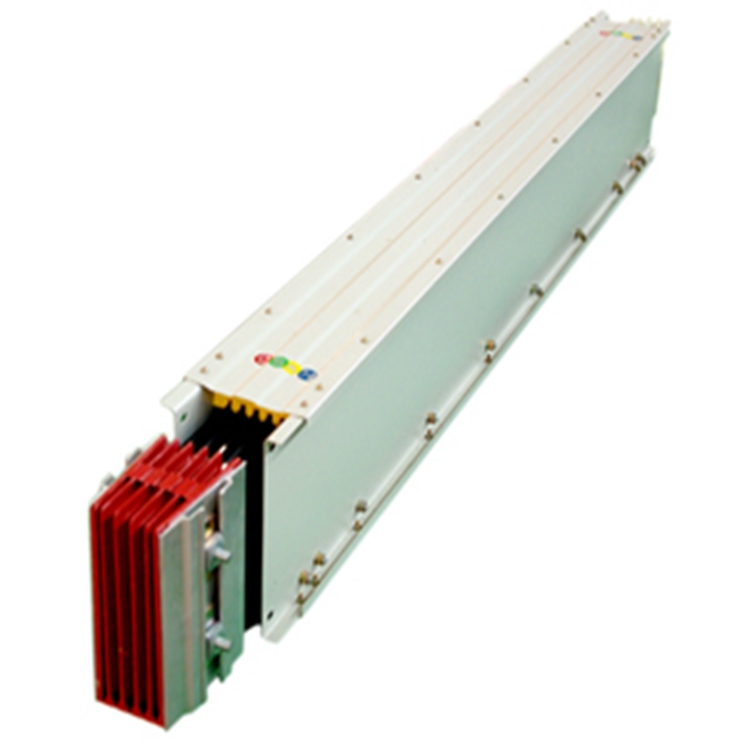

300A瓦楞型母線槽

母線槽的防護等級并非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電柜的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方面考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽系統可用于大負荷供電，如汽車制造廠、電機制造業中的電焊線、工業用電爐，以及高層建筑的供電等。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、300A瓦楞型母線槽防護等級為IP40。

  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。
  6、插接箱與母線槽的拔插次數不少于200次。

a、300A瓦楞型母線槽母排的剪切、沖孔和折彎精度要保證，特別是折彎精度，折彎角度的變化會導致導體端頭長短不一：　

b、彎通側板沖孔定位要嚴格按空氣型標準執行，否則轉角處母排會松動，導致散熱效果下降，運行噪音加大；　

c、蓋板、側板所有的毛刺要清理干凈，鋼制外殼水平彎通的側板折彎時，外側板需要折彎機成型，減少彎曲半徑；內側板則手工彎制，加大彎曲半徑，這樣才能****避免導體和側板有尖銳棱角的接觸，從而保護絕緣層不受損傷

母線槽長期運行時至少每年定期檢修一次。檢查總的負載電流不得超過設計電流和主母線槽的額定電流。母線槽檢修前需對母線槽系統進行停電檢查，密集型母線槽始端，完全切斷母線槽所有電源，母線槽，并用萬用電表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。定期母線槽系統表面積塵，確保散熱良好。

功能指標：

（1）運用環境溫度

    可在特別環境下長時間運用，如溫度高至100℃、低至－50℃的環境溫度下長時間作業。高分子樹脂資料在高溫下往往會快速老化降解，規劃人員用高溫熱穩定型的特別樹脂資料大大延緩了運用的壽數，確保了產品的穩定性。

（2）大氣條件

可在戶內、野外任何大氣條件下長時間作業，抗沙塵暴、抗暴雨、抗腐蝕、并且母線槽本體不受海拔高度限制。

在戶外的施工環境中安裝使用母線槽的時候，我們不僅要考慮到相關的腐蝕性方面的破壞因素，同時對于溫度氣候的差異我們也是需要同時予以考慮的。不同的溫度濕度條件對于母線槽的損壞情況時有很多的差別的，所以說在實際的工作中我們更是應該要注意到這些因素的差異，從而能夠實現母線槽的耐溫差性能優化。

具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。要熟練掌握低壓母線槽(以下簡稱母線槽)安裝知識，先要了解母線槽的分類和電流等級，在現場安裝中母線槽產品按結構特點分類主要有空氣型和密集型母線槽;按導體分類主要有銅導體母線槽、鋁導體母線槽和覆銅鋁母線槽;按外殼材料分類主要有鋼殼母線槽和鋁合金外殼母線槽。在很多的施工作業中，母線槽的使用是相當的廣泛的，因此對于母線槽的制作工藝上面，我們應該要了解一下有哪些注意事項。

環境溫度

上限： 40℃

下限：-25℃

海拔：2000m以下

濕度

相對濕度在高溫度為 40℃時不超過50%;溫度較低時允許有

較高的相對濕度

凝露條件：有

基本烈度：6度設防

安裝地點：戶內、戶外

在受限制的安裝環境下，母線槽，母線槽的安裝也收到了限制，密集型母線槽其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，Ｌ２、Ｌ３相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于３ｍ的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。因此每一種母線槽都有其優勢也有其不足，選擇合適的母線槽至關重要！
