電纜母線槽插接箱

在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。母線槽常用在高層建筑的交流供電系統中，母線槽是由金屬板（鋼板或鋁鎂合金板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。母線槽按絕緣方式可分為空氣式母線槽、密集絕緣母線槽和高強度母線槽三種。

通過分析母線槽在交流系統中的成功應用案例，在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。失衡可以接近20％。 也可能有短路在托盤支撐電纜的問題。

電纜母線槽供應商使用模擬程序以確定電纜總線相導線的較佳配置。 電纜總線采用支撐塊來存放電纜冷卻和短路支撐。

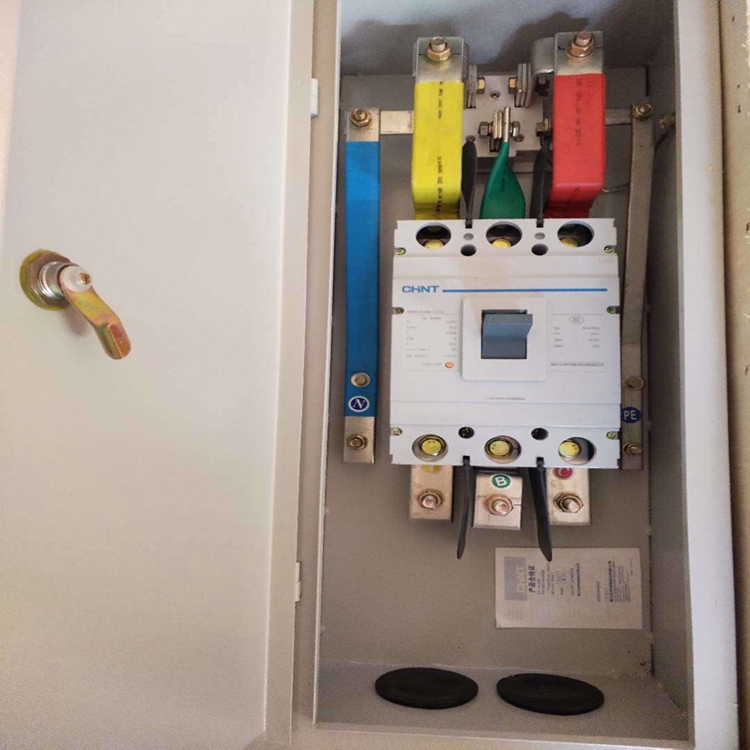

可在插接箱內安裝3極或4極斷路器對負載進行保護，斷路器可配備西門子3VT或3VL，也可由用戶自行選擇，母線插口插座規格，插接箱通過電纜引出電流給負載進行供電，出線方式靈活，在電纜出線口配置有專門的電纜保護套管，保護管套的直徑可以根據電纜的直徑進行配置.母線無間隙，****實現了高密集，具有低阻抗、散熱性快特點，母線插口插座，且通用性強，適用于不同導體配置系統。母線系統的插口裝置與導電樁頭之間設有超聲波塑料焊接固定的高彈性橡膠防護墊，防護等級高，確保插接時安全可靠.

母線槽長期運行時每年定期檢測一次接頭溫升，接頭溫升應按照GB7251標準不超過70K為合格（環境溫度為40度）。檢查所有母線槽接頭連接螺栓及導電體接觸部分是否有松動現象。防止因松動產生的阻值而使接頭發熱現象。檢查絕緣材料是否有老化現象，導電部分是否有熔化變形現象。如發現有相間接地、絕緣擊穿現象，應分段拆除并用耐壓測試儀分段檢查，母線插接箱施工，找出故障，或重新更換母線槽，或重新進行絕緣包覆處理。檢查母線槽系統的插接箱插腳與母排接觸是否良好。

母線槽檢修前需對母線槽系統進行停電檢查！完全切斷母線槽所有電源！并用萬用表測量導電體有無電壓，確認母線槽系統未帶電方可例行檢修。防止高電壓對操作人員構成身體傷害甚至si亡的嚴重事故！

電纜母線槽插接箱安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。由于用戶對導體選用規格了解不深，母線插接箱，受到了嚴重的損失。監理、用戶、質檢站、電力驗收單位技術人員對母線槽的導體規格的載流能力認識是不可缺少的工程技術指標。

由于銅導體和鋁導體截面形狀相似，因此國內母線槽制造商均可在不對原銅導體母線槽產品結構作重大改變的情況下鋁導體母線槽，其****在于改進生產工藝（如改進導體表面處理工藝，以增強及保護鋁導體的鍍層表面質量）及增設相關的工裝設備。因此鋁導體母線槽在技術，母線插接箱，經濟方面與銅導體母線槽的比較優勢才是其獲得大量推廣應用的****所

 母線選用銅排或許鋁排，其電流密度大，電阻小，集膚效應小，無須降容運用。電壓降小也就意味著****損耗小，完畢節省用戶的出資。而關于電纜來講，母線插接箱生產廠家，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。而且其 “集膚效應”嚴厲，減少了電流額外值，添加了電壓降，簡略發熱。線路的****丟掉大，簡略老化。

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。

2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線插接箱施工，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

3、母線槽能防止過載：母線槽外殼是鋼制的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會竄到母線槽外面。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，但價格昂貴，只有消防等不準停電的電源才用耐火電纜。

4、母線槽散熱性能好：電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，很多允許敷設2層，其原因日考慮散熱。

電纜母線槽插接箱利用空氣傳導散熱，并通過緊密接觸的金屬外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一般了。

1、必需驗證母線槽干線相序準確，母線槽絕緣電阻不低于20MΩ

2、保證母線槽干線不受液體、固體的侵入

3、必需確認安裝支架穩固，連接螺栓可靠的連接

4、接觸帶電設備的零部件有危險！

5、母線槽開始送電時，母線插口插座規格，不得帶負載

6、檢查總的負載電流不超過主母線電流或設計電流

母線槽的維修

1、必需堵截母線槽電源，才能進行維護保養工作

2、使用三個月后須停電檢查連接螺栓緊固情況，每年進行檢查

3、泛起異常情況請立刻斷電檢查，確定情況后再作處理

4、必需影響母線槽正常運行的不利因素，如滴水、導電粉塵、熱源等

是指除母聯開關和分段開關外所有支路電流所構成的差動回路。某段母線的小差是指該段母線上所連接的所有支路，包括母聯和分段開關，電流所構成的差動回路。母線大差比率差動用于判別母線區內和區外故障，小差比率差動用于故障母線的選擇。

一般在雙母保護用的比較多,大差做為啟動元件,判斷區內故障;小差做為選擇元件,判斷故障在那一條母線上。而母差保護中大差和小差動作的區別在于，小差動作，一時限跳開母聯開關，再跳開與故障設備掛同一母線的所有開關。
