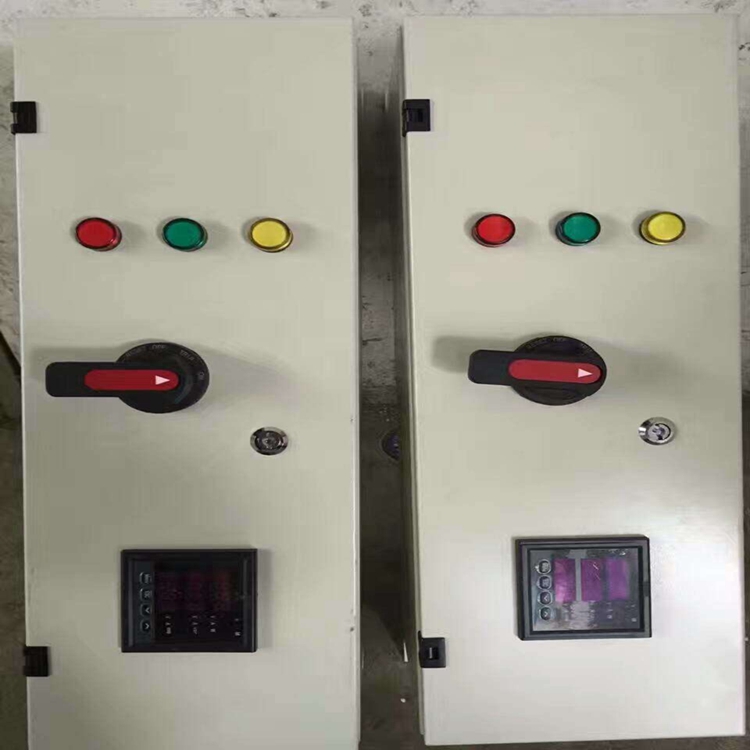

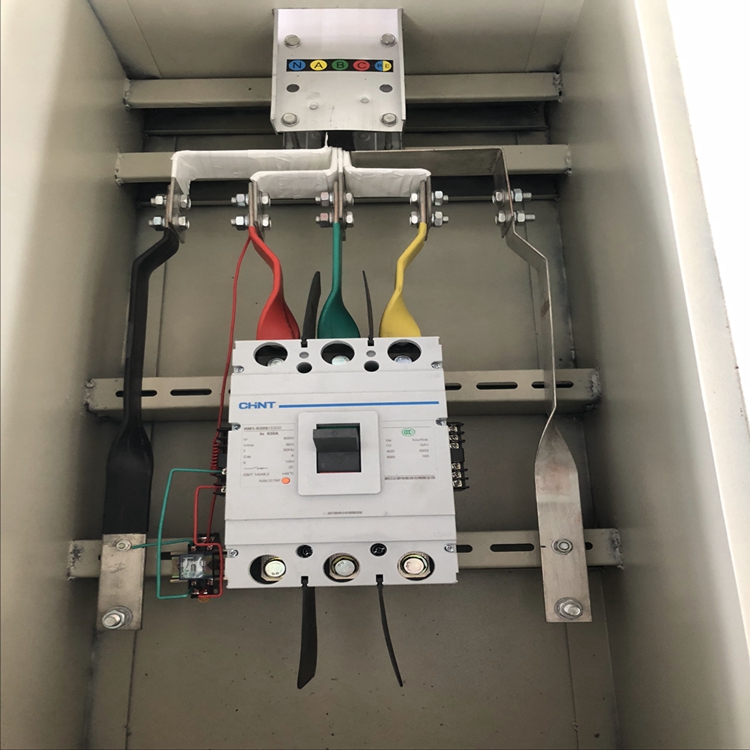

全自動母線槽插接箱

產品適用于電動葫蘆、電動橋式起重機、龍門式起重機，堆垛機、移動式電動工具等移動受電設施，工業產品的自動生產線、檢測線、廠礦、車間的固定架設母線。

許多工程中，使用傳統的電力配備系統，往往會導致工程變得十分復雜，尤其是高層建筑和大型工廠的電力需求，想要得到滿足還真的是很不簡單，但是現在因?yàn)橛辛嗣芗�型母線槽，電力系統不再像以前那樣復雜了。

近些年來，隨著我國經濟的快速發展，對于高層建筑和大型工廠的電力需求是越來越旺盛，因?yàn)閭鹘y(tǒng)的配電設備總是會讓工程變得極為復雜，所以人們?cè)谔剿髦校�出現了母線槽，母線插接箱工程，因?yàn)槟妇�槽，母線插接箱，很好的滿足了建筑物對于電力的需求。在高層建筑中，可以輕松的實現布線，母線插接箱報價，簡化了整個電力系統，從而讓建筑物變得更加的美觀。

母線槽的類型就不斷的在更新?lián)Q代，那么進來，母線槽的類型已經更新了哪些呢？接下來我們就來詳細了解一些，看看各種母線槽的類型有怎么樣的優缺點。封閉式母線槽安裝時整體結構應橫平豎直，水平符設時距地面安裝高度不小于2.2m，垂直敷設時距地面1.8m以上，母線槽的拐彎處以及與插接箱的連接處應加支架。支架成排安裝時支架成排安裝時應排列整齊間距均勻，支架之間的距離不應大于2m。當母線槽的終端盒、始端盒懸空時應采用支架固定，墻體、頂板上的支架****用兩條膨脹螺栓固定，膨脹螺栓應加平光墊片和彈簧墊片。母線槽垂直通過頂板敷設時，應在通過的底板上采用槽鋼支撐固定。當封閉式母線槽跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施，防止母線槽連接處水平移動造成斷裂

母線槽應用在大型的供電設備中，可以****的解決供電不足的情況，尤其是在一些大型工廠的生產生活中，使用母線槽是非常有必要的，所以隨著科技的不發展對位對母線槽的應用會越來越廣泛。

線槽能承受下表規定的額定短路耐受電流和額定峰值耐受電流所產生的熱應力和電動應力，經承受后可覺察變形。絕緣母線為全封閉型，防護等級可達到IP54，全金屬配置的外殼可作為短路接地狠短途徑，較大限度的保護用戶安全操作和使用；標準單元節母線長度≤6米；母線分硬母線和軟母線兩種。硬母線別稱匯流排密閉母線槽，軟母線囊括結合軟母線。按材料母線可分成鋁母線、銅母線和鋼母線等三種;按外形可分成帶形、槽形、管形和結合軟母線等四種;按裝置形式，帶形母線有每相l(xiāng)片、2片、3片和4片，結合軟母線有2根、3根、10根、14根、18根和36根等。

目前大部分項目只有三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計造型時盡可能把一些重要的技術明確需寫在圖紙上，以防止后面因技術參數在工程結算中造成難度以及減少隱患。審核技術內容：

①電流規格②防護等級IP ③短路耐受強度ICWKA④普通母線或防火煙漫延母線或耐火母線⑤溫升值⑥導體的截流能力⑦保護電路連續性等.如果以上7項技術數據符合技術要求，基本上對認證的產品可以放心使用了。 生產的質量控制審核，檢驗對于導體的檢驗，母線槽導體是否有測導體電阻率的儀器，有無對母線的耐壓試驗設備，有無對母線槽的截流能力的溫升試驗設備，保護電路連續性的試驗設備，這些設備對生產企業產品出廠的合格率有直接關系。如有這些試驗設備才能確保該企業出廠產品質量保證能提供了****依據。導體的審核及試驗，母線槽導體規格比電工手冊40℃環境溫度載流的能力打了15～20%的折扣，結構散熱較差的母線槽折扣要更大，母線插接箱工程，如對母線槽的載流能力計算有差距時建議要做溫升限值驗證試驗。

采用零觸發技術，速度快。同樣的可控硅開關已經比較常見，實際使用中，經常會遇到三相不同步的問題。這主要是由于電容器三相放電不一致造成的，會給整個系統大來較大沖擊，造成系統跳閘。因此，可以采用預充電技術使電容器始終保持電壓，母線插接箱，投入時三相同步；采用峰值智能鑒別技術，在電容器電壓高于電網時，采用峰值投入，即可達到同步效果。

1.1母線結構型式：密集母線； 電壓等級：380V 耐壓等級：690V

1.2母線系統：交流TN-C系統

1.3防護等級：IP55； 額定頻率：50HZ； 額定絕緣電壓：660AC； 絕緣電阻：≥20MΩ

1.4母線槽至少采用相線容量的N線，PE線要求不少于50%相線容量，允許采用鋁導體外殼作為接地，但****是可靠的，截面＞50%相線的外殼方式。

1.5母線槽****保證110%額定電流下長期穩定運行。

 1.6電流密度****不大于2A/MM2

1.7地線系統采用先進的整體接地地線（地線將相線和中性線全部包裹在內，從而把直接帶電部分完全隔離，同時阻斷母線周?chē)�的磁路�?以保證母線槽具有了可靠的接地性能，較小的電抗值，較強的抗諧波能力）。

1.8導體材料

1.8.1母線槽A、B、C、N四相導體采用T2電解銅軋制的高導電率TMY電工硬銅排，銅排純度要求≥99.99%，導電率≥98.6%，電抗率≤0.00032Ωmm2
