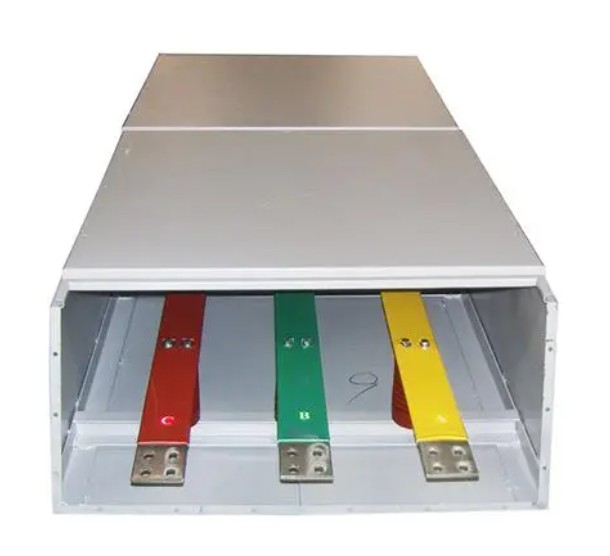

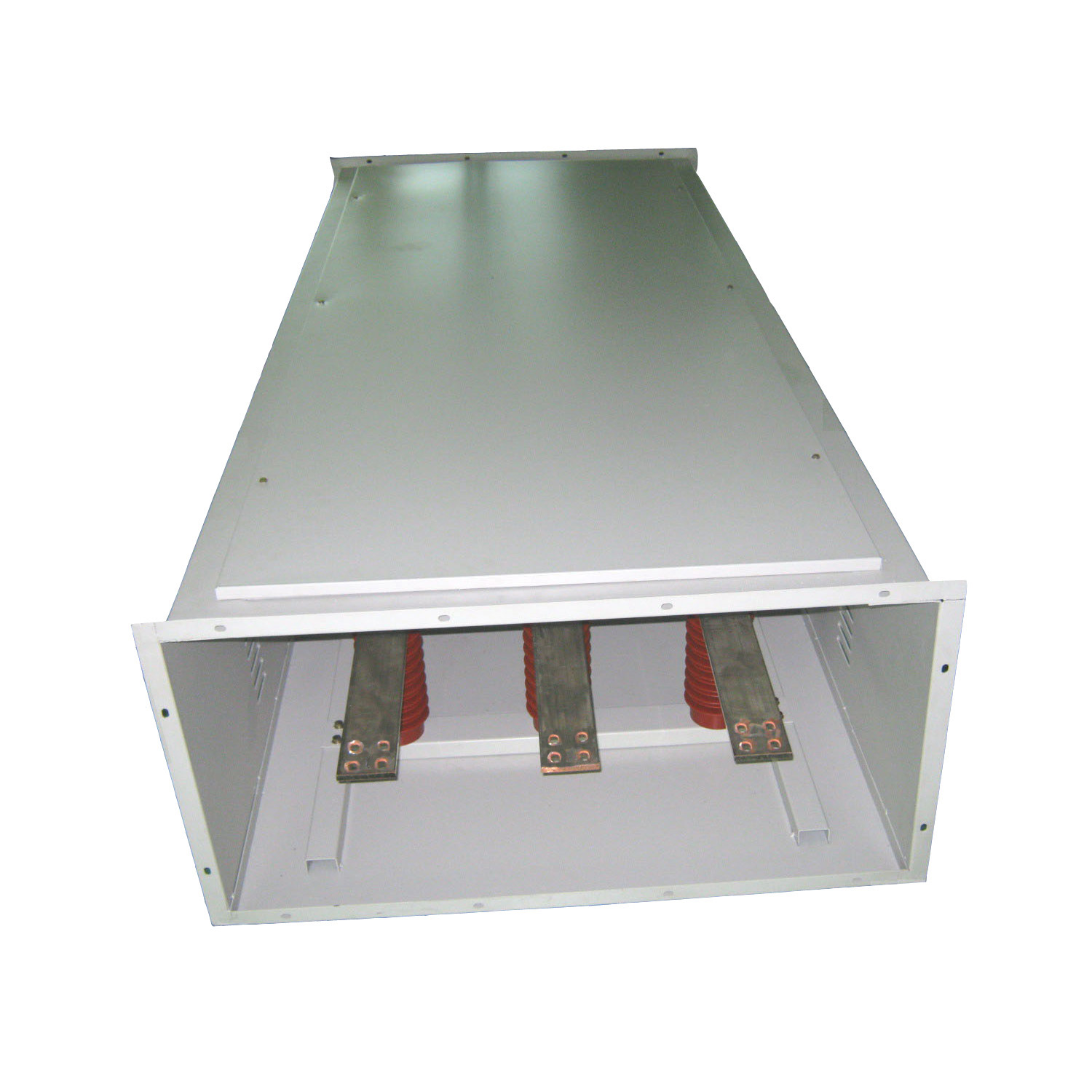

GGM-1600A高壓共箱母線

GGM-1600A高壓共箱母線是由金屬板為保護外殼，導電排，高壓封閉母線槽絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。按用途母線槽一般由始端母線槽，直通母線槽(分帶插孔和不帶插孔兩種)，L型垂直(水平)彎通母線，T型垂直(水平)三通母線，撫州母線槽，z型垂直(水平)偏置母線，十型垂直(水平)四通母線，膨脹母線槽，變?nèi)菽妇�槽，調節母線槽，終端封頭，始(終)端接線箱，插接箱，母線槽有關附件及緊固裝置等組成。母線槽的類型有很多種，但通常按其絕緣方式可分為四種:空氣型插接母線槽，密集型插接母線槽，空氣絕緣型插接母線槽和高強式插接母線槽。在高層建筑中，可以輕松的實現布線，簡化了整個電力系統，從而讓建筑物變得更加的美觀。

而且重要的是，母線槽的使用，并不會增加工程的成本，反而從整個工作進度中折算下來，使用母線槽是更加節約成本的一種方式，所以是值得推廣的。

對于包含一個斷路器的分接單元，其斷路器分接單元的額定電流由母線槽制造商按照斷路器制造商給出的數據和分接單元的設計(例如:分接單元外殼的尺寸)給出。

用來確定帶電部件溫升的基準環境溫度是就地環境溫度，其考慮了分接單元殼體外部的沮度。

通過運用母線槽，咱們能夠吞并某些分支回路，并用插接箱將之轉化為一條大的母線槽。它可簡化電氣體系，得到較多股線低的電流值。因而節省了工程的造價，而且易于維護。關于傳統的電纜線路，電纜會使得電氣體系極點凌亂，無量，難于維護，這樣，就浪費了工程費用和設備空間。

主要特點：

    1、外殼采用鋁合金擠壓成型，外形美觀，不易積灰，鋁合金外殼采用電泳氧化，耐化學介質，腐蝕性能好。
    2、鋁合金外殼特殊中空結構，增大散熱面積和強度，并形成隔磁，減少蝸流損耗，防護等級為1P54。
    3、引進生產的橡膠絕緣材料一次模壓成型，絕緣等級為F級。

    4、采用具有自動補償?shù)倪B接和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

1.GGM-1600A高壓共箱母線相對于普通導線連線系統，它能節省成本和縮短現場安裝時間使工程速度更快。

2.它提供了快捷的設計和多功能性所以增加了靈****，如果未來需要修改母線使用此布線系統比一般導線布線更加方便。

3.因為母線母線系統是非常簡單的，很容易從設計和現場結合估算安裝成本。這是因為此系統的技術特性和每組母線的價格總是已知的市場上很容易詢問到價格。

4.配電母線經過沿母線處時通常在0.5或1M地方設計分流點延其長度分配電源。 分接單元插在母線方向沿著母線供給負載，這可能是給一個子配電板，或在一個工廠等提供電源。 分接器通常可以隨時添加或刪除與母線帶電，這樣可以****生產停電停機時間。

5.垂直安裝在同一個系統中可用于上升沿電源應用。母線槽自帶的防火措施可使所在的母線穿過樓板。設置保護裝置，如保險絲，斷路器位于沿母線運行，減少了對大型配電盤和大量負載的運行，可以快速安裝使用設備快速配置配電電纜。

6.系統非常緊湊，因此提供了節省空間

母線槽的特點

母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，額定電壓380V，額定電流250A-4000A的三相四線，三相四線制供配電系統工程中。

1.性能方面

母線采用銅排或者鋁排，其電流密度大，電阻小，高壓共箱母線槽施工，集膚效應小，無須降容使用。****損耗小，終節約用戶的投資。

2.安全性

母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠。

3.安裝方面 母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。

4.線路優化

通過使用母線槽，可以合并某些分支回路，并用插接箱將之轉化為一條大的母線槽。它可簡化電氣系統，得到較多股線低的電流值。因此節約了工程的造價，并且易于維護。

5.可擴展性

GGM-1600A高壓共箱母線對于母線來講，系統擴展可通過增加或改變?nèi)舾啥蝸硗瓿�，重新利用率高�?/span>

采用典型的“三明治”結構，是一種靈活、安全、可靠的輸配電系統，設計合理、性能優越，具有穩定可靠、配電效能高、散熱性好、電壓降低、機械強度高、占用空間小、安裝方便快捷等特點。

安全可靠

母線導體選用高強度大爬距絕緣子支撐，使系統具有較高的抗短路電動性能，合理的絕緣子支撐間距的設置，充分避免了系統共振的尨險，全連續外殼并多 點接地方式杜絕了人身觸電危險。

溫升低

母線外殼采用鋁合金或弱磁材料可避免感應渦流發熱，降低其溫升，同時提高了散熱性能，導體接頭表面采用鍍銀處理，降低了接觸電阻，使導體接頭處擁 有較小的溫升，提高了導電性能。
防護等級離，運行維護方便母線外殼防護等級達IP54,可****外界潮氣、灰塵及外物引起的接地故障。在系統兩端或重要部位可設置觀察窗、溫度瞀示標記、 或測溫遠程監控裝置等，運行維護方便。

安裝

1、整個干線系統由多段母線槽單元（按照相應的出廠編號）插接組裝而成：每兩段母線槽插接安裝完畢后，兩蓋板端頭之間的距離為200mm。

2、將兩段母線槽兩端相互插入后，穿入絕緣螺栓，墊入碗形墊片，用力矩扳手將螺栓擰緊，然后裝上接頭蓋板，扭緊接頭螺栓。緊固后的檢驗要求用0.01mm塞尺檢查，應插不進去為宜。

3、母線槽始終端母線插入各自相應出廠編號的始端箱及終端箱內，黃岡母線槽，用塵板將與其上表面固定即可。

4、通電前****對母線槽系統進行相位和連接性試驗。檢查接地電阻和絕緣電阻，絕緣****用1000V或500V兆歐表測其冷態絕緣電阻，每段不低于20MΩ。

5、室內饋電母線槽和插入式母線槽水平走向時，根據電流大小可以在每1.8m—2.5m放一支撐，每4.88m垂直走向時放一彈簧支撐，可以釋放伸張力。戶外母線槽每1.5m放一支撐，水平垂直均相同。

6、母線槽送電：母線槽安裝完畢后，應核對相位，確保無誤，在TN-S系統中，PE線與N線嚴禁接錯。母線槽受電時，不帶有負載的所有母線饋電裝置均應處于“分?jǐn)唷睜顟B(tài)，受電后，****測量每只分線箱，確保輸入電壓正常穩定，小區電力母線槽，不缺相。
