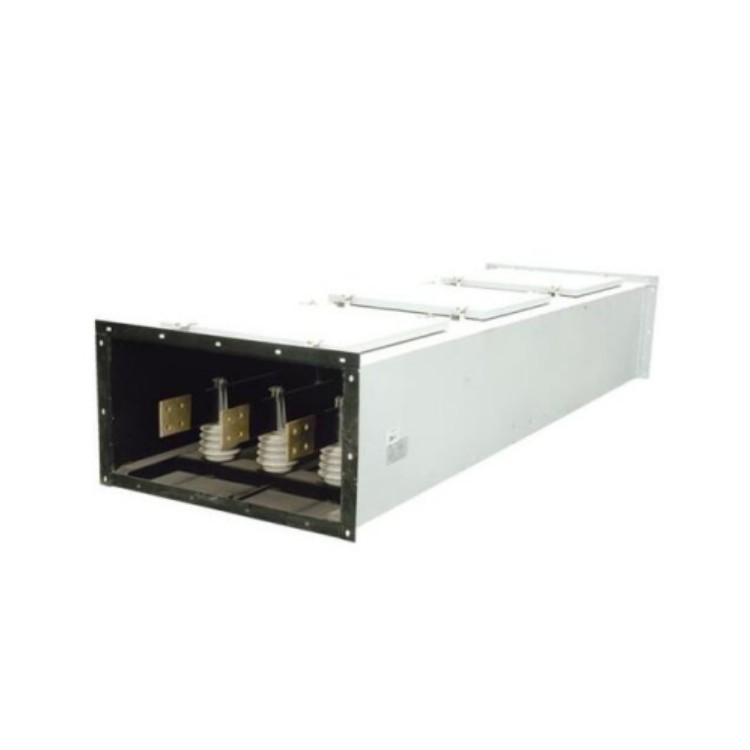

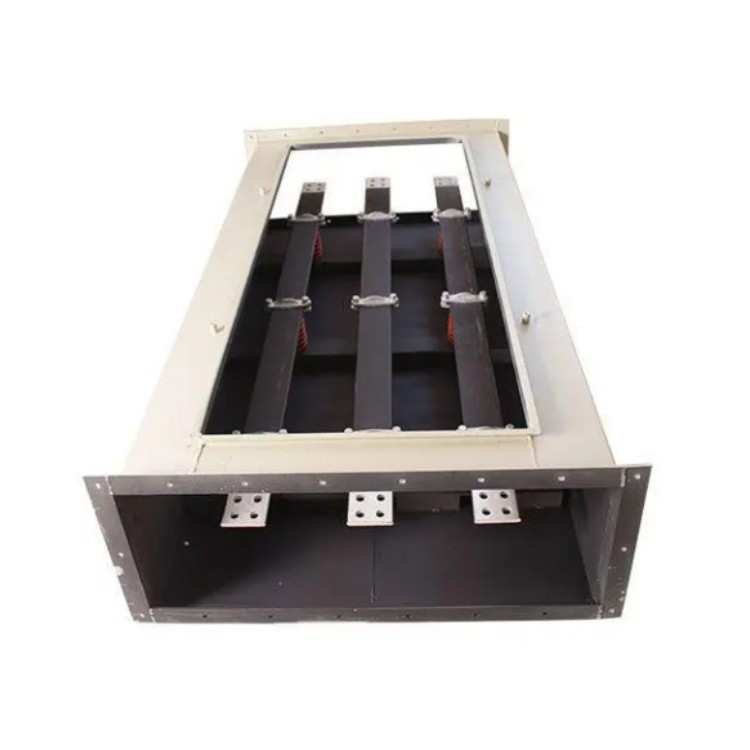

GGM型高壓共箱母線槽

GGM型高壓共箱母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽（分帶插孔和不帶插孔兩種）、L型垂直（水平）彎通母線、Z型垂直（水平）偏置母線、T型垂直（水平）三通母線、X型垂直（水平）四通母線、變?nèi)菽妇�槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣方式可分為空氣式插接母線槽、密集絕緣插接母線槽和高強度插接母線槽三種。

GGM型高壓共箱母線槽采用了高強度、高性能的DMC絕緣支塊夾緊式結構，具有良好的負載性能和動熱穩定性；過載能力強、溫升低。高壓母線槽采取封閉式封裝，可以大大減少停電檢修次數，在輸送較大電流時，可用雙拼、三拼高壓電纜所帶來的因電流分配不平衡而引起的故障。

母線槽安裝環境往往不是潔凈場所，因此安裝時須防止建筑垃圾進入接頭內，無錫高壓共箱母線槽，在接頭進行安裝封板前，應該用吸塵器進行清掃。有的單位將母線槽的機加工和總裝處在同一大車間內，這是錯誤的布局，兩者須分布在兩個相互隔離的車間內，才能避免機加工產生的金屬屑，由于人員的走動而進入母線槽殼體內。

1.先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷

確保到位后運用扭力扳手鎖緊；對接式母線槽，高壓共箱母線槽，應將需連接的兩節母線槽導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。

2.鍍鋅線槽直線段組裝時，應先做干線，將吊裝器與線槽用蝶形夾卡固定在一起，按此方法，將線槽逐段組裝成形。線槽與線槽可采用內連接頭或外連接頭，配上平墊和彈簧墊用螺母緊固。

母線槽利用空氣傳導散熱，并通過緊密接觸的金屬外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一般了。

母線槽在現在大型的供電建筑中應用廣泛，在很多供電系統中沒有母線槽是很難正常運行的，因為現在的經濟發展越來越好，普通的供電設備已經無法滿足人們對用電量的需求，而母線槽的出現可以很好的解決這一問題，所以大家跟隨筆者去了解一下母線槽的應用吧!

1.饋電箱的插接頭插入帶分接裝置的母線干線單元時，高壓共箱母線槽，與母線槽的機械連接應牢靠，電氣接觸應 良好，而且其結構應使其自身易于插入和拔出，應保證插50次后仍能正常工作；

2.饋電箱內的操作機構應靈活、可靠；

3.饋電箱所配用的各種電器元件均應符合其自身的產品標準；

4.饋電箱的構造應保證電纜和電器元件的安裝、維修方便；

5.饋電箱內所有零部件的安裝均應牢固；

6. 饋電箱上應有不準帶電插拔的裝置或警告指示。

一、支座****安裝牢固，母線應按分段圖、相序、編號、方向和標志正確放置，每相外殼的縱向間隙應分配均勻。

二、母線與外殼間應同心，其誤差不得超過5ram，段與段連接時，兩相鄰段母線及外殼應對準，連接后不應使母線及外殼受到機械應力。

三、母線不得用裸鋼絲繩起吊和綁扎，母線不得任意堆放和在地面上拖拉，外殼E不得進行其它作業．外殼內和絕緣子****擦試干凈，外殼內不得有遺留物。

四、橡膠伸縮套的連接頭、穿墻處的連接法蘭、外殼與底座之間、外殼各連接部位的螺栓應采用力矩扳手緊固，各接合面應密封良好。

五、外殼的相間短路板應位置正確，連接良好，相間支撐板應安裝牢固，高壓共箱封閉母線槽，分段絕緣的外殼應作好絕緣措施。

六、母線焊接應在封閉母線各段全部就位并調整誤差合格，絕緣子、盤形絕緣干和電流互感器經試驗合格后進行。

七、呈微正壓的封閉母線．在安裝完畢后檢查其密封性應良好。

采用了高強度、高性能的DMC絕緣支塊夾緊式結構，具有良好的負載性能和動熱穩定性；過載能力強、溫升低。高壓母線槽采取封閉式封裝，可以大大減少停電檢修次數，在輸送較大電流時，可****用雙拼、三拼高壓電纜所帶來的因電流分配不平衡而引起的故障。

設備主要控制系統：

1、點火控制系統;

2、收集塔及煙裝置；

3、燃氣流量控制系統;

4、煙霧濃度測量系統;（選配）

5、測溫控制系統;

6、延燃控制；

 母線槽機械加工要求精度高、互換性強、裝拆方便，在安裝時要求能輕快地插人。母線槽的連接頭是關鍵。要求連接頭機械加工精度高、互換性好，須滿足三個要求:①接觸電阻小;②能自動****熱應力的損壞;③裝拆方便。其基本結構為:若單面接觸時接觸面非常光滑，不壓麻點，采用單螺釘連接大容量母線槽采用并聯雙螺釘或并聯3螺釘，高壓共箱母線槽兩端均有蝶形墊圈鎖緊，固緊力矩均有規定，并應保持接觸壓力不變，以自動****熱應力。

使用環境條件：

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于+40℃，不低于-25℃，在24小時內其平均溫度不超過+35℃

4、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、母線除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。

產品配置：

  母線槽采用合理的“三明治"相線緊密疊壓結構設計，使母線槽外型更加緊湊、體積更小，并增強了母線系統的動熱穩定性，使母線具有阻抗底、電壓低的優點，杜絕了發生火災時母線槽“煙囪效應"的形成。

 使用條件：

1、安裝場地海拔高度不超過2000米。

2、周圍空氣相對溫度不大于90%

3、周圍介質溫度不高于+40℃，不低于-25℃，在24小時內其平均溫度不超過+35℃

4、危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

6、TH型母線除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。
