母線槽插接箱

產品簡介:

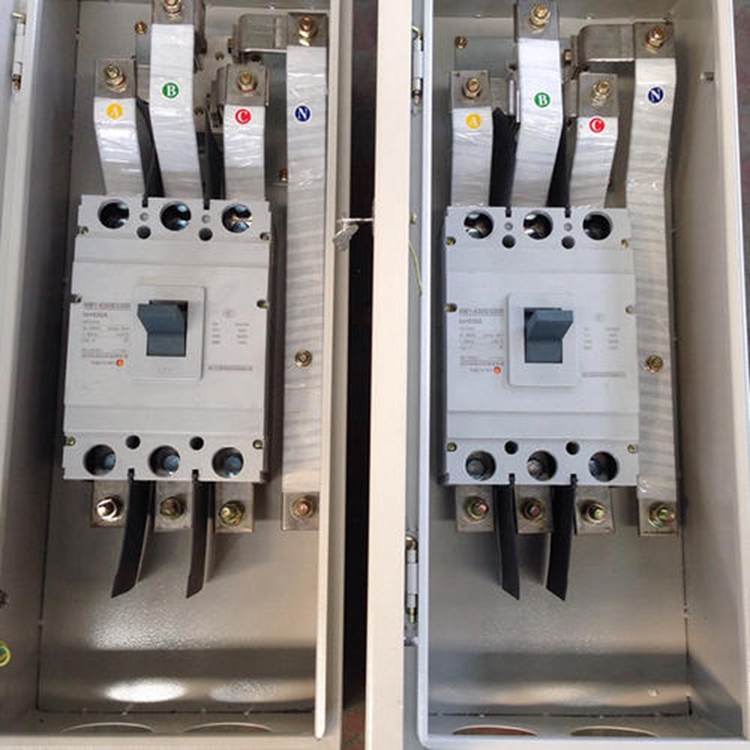

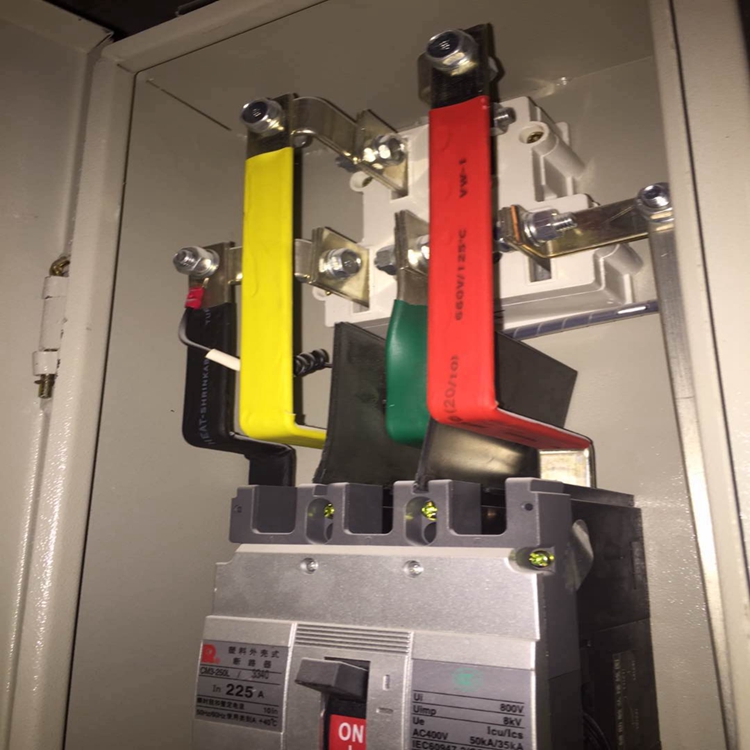

母線槽插接箱可根據用戶配置需求,可在插接箱內安裝3極或4極斷路器對負載進行保護,斷路器可配備西門子3VT或3VL，也可由用戶自行選擇,插接箱通過電纜引出電流給負載進行供電,出線方式靈活,在電纜出線口配置有專門的電纜保護套管,保護管套的直徑可以根據電纜的直徑進行配置.母線無間隙,****實現了高密集,具有低阻抗、散熱性快特點,且通用性強,適用于不同導體配置系統。母線系統的插口裝置與導電樁頭之間設有超聲波塑料焊接固定的高彈性橡膠防護墊,防護等級高,確保插接時安全可靠。

母線槽能承受下表規定的額定短路耐受電流和額定峰值耐受電流所產生的熱應力和電動應力，經承受后覺察變形。CMC型密集型絕緣母線為全封閉型，防護等級可達到IP54，全金屬配置的外殼可作為短路接地狠短途徑，較大限度的保護用戶安全操作和使用；標準單元節母線長度≤6米；母線分硬母線和軟母線兩種。硬母線別稱匯流排密閉母線槽，軟母線囊括結合軟母線。按材料母線可分成鋁母線、銅母線和鋼母線等三種;按外形可分成帶形、槽形、管形和結合軟母線等四種;按裝置形式，帶形母線有每相l(xiāng)片、2片、3片和4片，結合軟母線有2根、3根、10根、14根、18根和36根等。

1.是在插接母線的始端（電源進線起點安裝的母線插接進線箱）。

2. 母線 終端箱就是插接母線的中間或者末端進行分線出線的母線分支插接箱，都稱謂終端箱。

3. 區別在于：始端箱是電源總進箱，負荷功率比較大；終端箱是屬于分支箱，負荷功率比較小。如始端箱的設計是800A時，其他分支終端箱則都在幾十至一二佰安培不等（根據分支負荷設計計算確定）。

4. 母線始端箱和終端箱的安裝，應該套電氣安裝定額中‘母線安裝’章節內的‘封閉母線槽進出分線箱安裝’的定額子目。具體根據所套箱的設計額定電流對應多少A以內的子目。

結構：

該裝置的基本構 成包括：

Ａ、手柄操作與插接箱啟閉控制的“滑板－鎖芯"扣 接式聯鎖機構；

Ｂ、手柄操作控制斷路器實現分流電路“接通 "或“斷開"的連桿式聯動機構；

Ｃ、手柄操作制約母線觸頭 與其插口實現“插接"或“分離"的“活動插腳"式聯動機構。

動力母線采用密集三明治結構，導體之間無空氣間隔，母線系統作為一個整體直接向外散熱，因此散 熱性能好。同時，緊湊小巧的外形節約大量空間，為運 輸、安裝帶來方便。母線槽內沒有連續空間，無空氣流動，避免了煙囪效應，增強安全性。

母線采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，z終節約用戶的投資。

使用條件：

  1、安裝場地海拔高度不超過2000米。

  2、周圍空氣相對溫度不大于90%

  3、周圍介質溫度不高于+40℃，不低于-25℃，在24小時內其平均溫度不超過+35℃

  4、無危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃。

  5、沒有雨雪侵襲的地方。（如不能滿足可特殊訂制）

  6、密集型絕緣母線槽除上述條件下正常工作外，還適應空氣相對溫度不大于95%和有凝露、有霉菌的地方工作。
