FSMC樹脂澆筑母線槽

FSMC樹脂澆筑母線槽由于封閉母線整體較長，一般在制造廠做若干分段，到現場后將各母線分段用螺栓連接起來，三相母線導體均置于鋁制外殼內，導體用絕緣子支撐，絕緣子上部裝有相應的金具，導體可在金具上滑動或固定，絕緣子下部固定于支撐板上，支撐板焊接于想體內部。

箱體的支持采用支撐或吊裝。鋼橫梁則支持或吊裝于工地預埋件鋼架上。

各段母線間或各段箱體間采用螺栓連接。母線在一定長度范圍內，設置溫度補償裝置，其能滿足箱體在一定范圍內的誤差，導體亦能滿足由于溫度差或安裝帶來的誤差，母線導體采用多層薄鋁片或銅片做成的伸縮節與兩端母線導體連接，外殼則用伸縮節連接。

這兩項標準是根據對電氣產品安全性能的要求，在標準的基礎上增加了具體條款內容及要求，為母線槽產品的安全性及可靠性提供了保證依據。

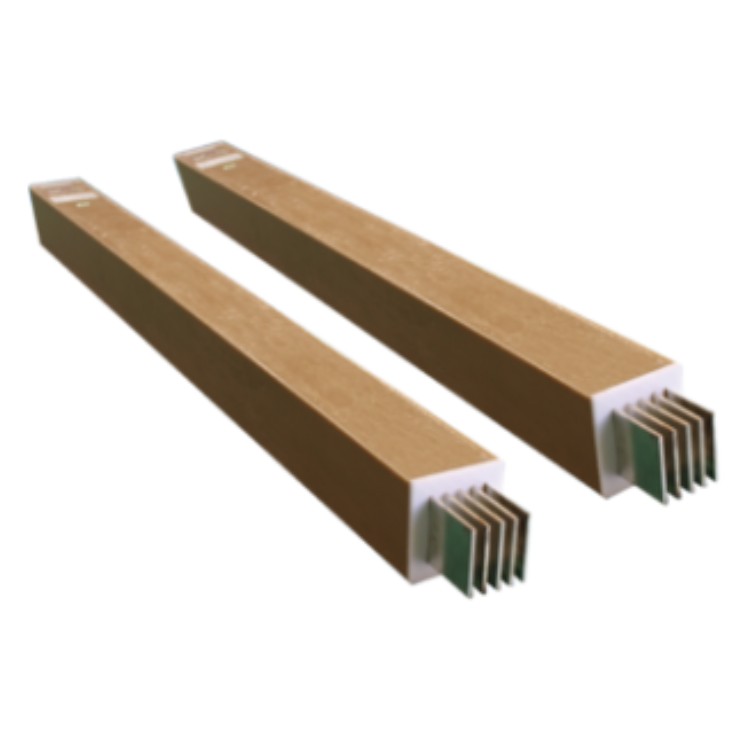

FSMC樹脂澆筑母線槽是無金屬外殼母線槽，防水母線槽采用特殊配方的復合樹脂和定量特選的混合材料相混合制成高性能的絕緣材料，將銅母線直接澆注密封。不存在空氣間隙，無煙囪效應，母線毛刺或過載不會引起短路。絕緣材料不含鹵素，阻燃不會釋放出有害體。外殼防護等級IP68，不僅耐水、耐火、耐腐。

全天候產品，可長期在零下40°C的環境工作，絕緣樹脂不開裂。無金屬外殼，抗各種化學品腐蝕，在有迷流的環境中工作，不會發生外殼電腐蝕的現象。優良的耐水性能，可長期水中工作，可在電纜溝內使用，也可埋地敷設。*耐火性，可在950-1000°C的火焰中工作90min以上，保持線路不中斷。結構工藝處理較好，絕緣材料散熱較好的母線槽其導體按設計手冊或電工手冊打折扣后能滿足載流要求。但有些產品絕緣材料是樹脂澆注，或采用其他散熱較差的絕緣材料，及空氣型母線結構，和散熱較差的密集型母線結構要下降的折扣更多。有些產品結構及絕緣材料散熱很差，導體按照電工手冊上30℃環境溫度選擇，誤導了用戶，據了解該類產品有些只能達到60%~70%的截流能力，給我國電力供電造成了嚴重的安全隱患和巨大的電能損耗，值得人們重視。

母線槽具有體積小，結構緊湊，運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。

母線槽適用于各電力輸送干線，有高壓母線槽和低壓母線槽兩類。高層建筑、工業廠房、機場、碼頭、地鐵、綜合建筑工程等的變壓器至配電柜，以及配電柜至車間及樓層的電力輸送。

主要特點為下面幾點：

1快速安裝

現在，母線通道適配器在安裝時無法翻轉，而且兩個母線通道部分在聯接時不會因翻轉而異相。

2高防護等級

聯接箱具有保護功用，聯接箱蓋有聯接箱蓋，能夠****防止水，塵埃和碎屑墜落。

3高壓平衡

螺栓鎖定時發生的壓力經過專門規劃的墊圈傳遞到銅條和其他橫截面的高壓平衡墊，從而平衡整個母線槽的母線聯接表面的壓力。氣密性適中，電氣聯接安全可靠；

4縮短補償

為了滿足因熱縮短而引起母線槽的線性膨脹和縮短，母線適配器供給了7mm的縮短補償功用，因而整個母線槽無需安裝專用的熱縮接頭單元；

5規劃雙頭扭矩螺栓

安裝雙頭螺栓時，僅需使用普通扳手即可旋轉螺母，螺栓頭會主動開裂，直到螺栓頭主動開裂，而且赤色指示器墊片墜落

電力傳輸

沒有插接箱的母線槽單元用于電力傳輸。它們有標準長度和定制長度。除了標準長度，客戶還可以從各種長度范圍中選擇特定長度，以適應個性化的構造要求。

相對于電纜和電線，母線具有更高的額定電流（約1600 A），在材料和安裝價格上以及在附加材料（例如電纜終端或墻壁套管）的成本方面均具有顯著優勢。

隨著額定電流的增加，安裝過程中的這些成本和時間收益都會增加。

變化的配電

在母線槽系統中，不能像電纜安裝那樣僅從固定的固定點取電。分接點可以在整個配電系統中根據需要進行更改和更改。為了分接電力，您只需要在分接點將插接單元連接到母線系統。

分接點僅在直型母線槽單元的一側或兩側提供。對于每個母線槽系統，都有大量的插接單元可用于連接用戶和電力供應。

 連接時將母線槽的小頭插入另一節母線槽的大頭中去，在母線槽間及母線槽外側墊上配套的絕緣板，密集式母線槽，再穿上絕緣螺栓加平墊片，彈簧墊圈，然后擰上螺母，用力距板手緊固，達到規定力矩即可，空氣絕緣母線槽，較后固定好上下蓋板，母線槽槽連接好后其外殼即已連接成為一個接地干線，將進線母線槽槽，分線開關箱外殼上的接地螺栓與母線槽槽外殼之間用16mm2軟銅線連接好

目前，一些舊信息網絡綜合樓大都采用集中供電，一般電力機房設置在一層，而信息負載在樓上，電力機房與信息負載距離過大，信息機房直流電纜使用數量巨大。

為避免電纜敷設量過大，協調困難等因素，建議應采用一種一次性的方式將直流電源由電力機房將電能輸送到負載機房側。在機房直流供電系統中采用封閉母線槽，是一種能****減少電纜的使用量的選擇方式，具有散熱能力強、產品環保、布線靈活等特點，在集中供電模式的綜合樓內具有實際應用意義。目前，母線槽該解決方案已經越來越多應用在運營商機房中。

澆注母線槽是采用高性能的絕緣樹脂，將母排直接澆注密封，安徽母線槽，防護等級達到IP68，具有防水、防火、防腐、防爆等四防功能的新型無金屬外殼母線槽。

澆注母線槽能適用于各種惡劣與高潔凈環境，被廣泛應用于造船、造紙、電廠、變電站、石油化工、鋼鐵冶金、機械電子和大型建筑等各種場所。

結構設計：采用合理的“三明治”相線緊密疊壓結構設計，母線槽外形更加緊湊、體積更小，并增強了母線系統的動熱穩定性。

就是電器設備多的環境下，都是比較適合用照明母線槽，那么什么是照明母線槽母線槽外殼采用軌道式鋁合金型材，裝配簡單快捷，外形美觀。所有電流等級母線槽采用同一規格外殼，連接處采用標準連接端子，鋼制母線槽，通用性好。

1.利用絕緣件支承并隔開絕緣導線，用電安全可靠。采用通用的兩孔，三孔插座，引出分支電源方便，快捷。插座設置有利于三相負載均衡。提供各種現場安裝方法，用戶可根據需要靈活使用。護外殼、導電排、絕緣材料及有關附件組成的母線系統。

2.它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽。在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠、安全地輸送到負載側。

產品參數：

1、能保證在額定電流及110%的額定電壓下長期正常工作。
2、防護等級為IP40。
3、在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。
4、母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
5、母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。
6、插接箱與母線槽的拔插次數不少于200次。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高于40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求制造。



其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面****比密集絕緣插接母線槽大。

適用范圍：

適用于額外電壓750V以下，額外作業電流250-7500A，頻率50-60Hz的輸配電體系。

隨著設備的增加，負荷增大，或原設計的母線不能滿足現場需要，有些項目施工訂貨時采用變?nèi)莨?jié)變?nèi)�，也沒有采取****的保護措施，超負荷運行時溫升高，而且變?nèi)莺笫级说拈_關無法確保變?nèi)莺笮‰娏鞯倪^載，因此存在安全隱患。

連接頭連接不穩，接頭電阻率加大。

連接頭連接不穩定、接頭接觸不良、電阻率加大，都能造成母線槽的溫升升高。

普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。

它們都有過載能力強、分接方便、占用空間小等特點。電纜分為單芯電纜和多芯電纜。

單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。

多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。

電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4 1和3 2芯。

電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。

適當防護措施。如當母線槽穿越樓層時,由于生產或屋面滲漏等種種原因造成樓層積水,就會順著穿越樓層的母線槽漏下,造成母線槽進水,使母線槽絕緣降低。
