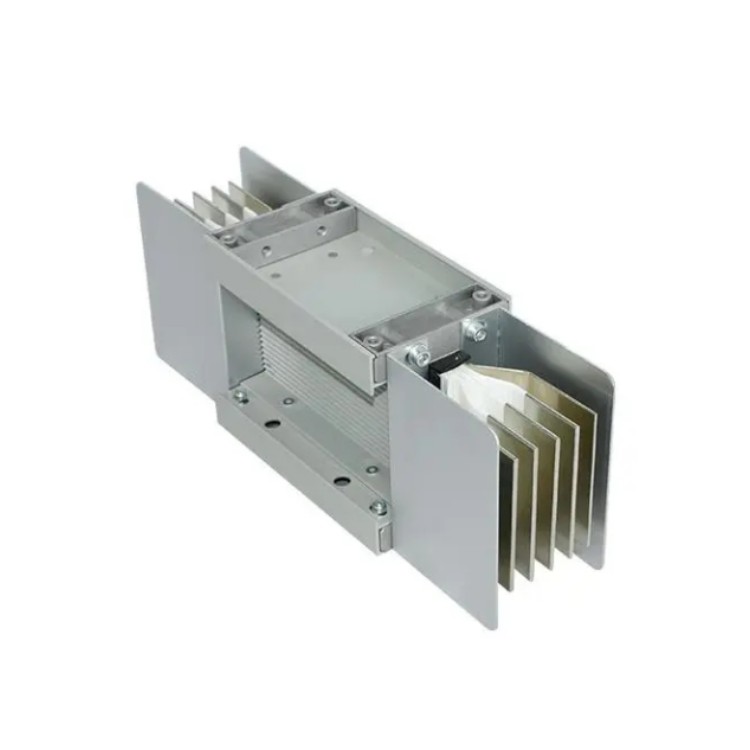

鋁合金母線槽

產品簡介:

鋁合金母線槽內采用銅質導體，亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。

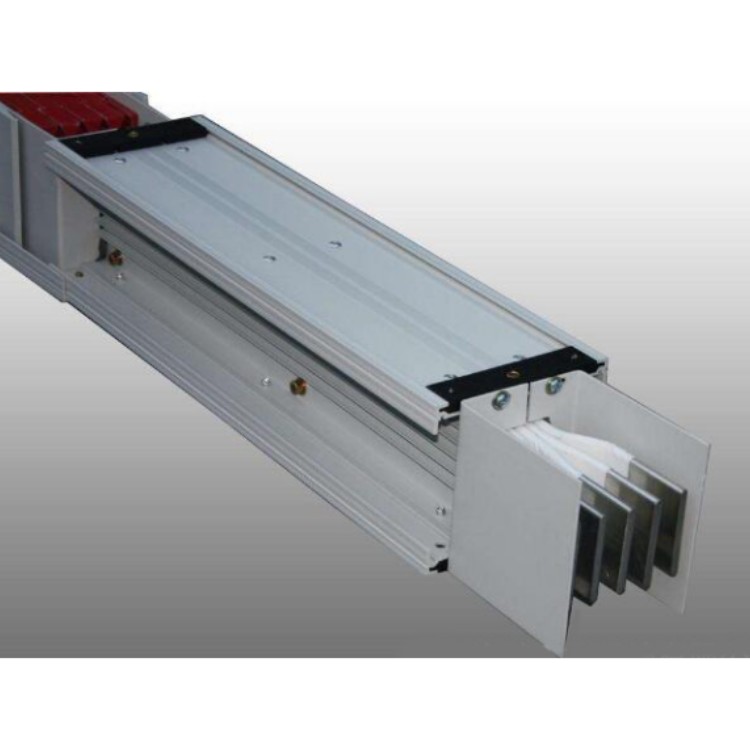

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

為交流三相四線或五線制，適用于頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用于工業廠房、礦山等的低壓配電系統和高層商住大樓、酒店、醫院等的供電系統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

1.防腐性能強

    鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多．鋁合金母線槽比鋼制外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是后者的二十分之一。

2.可靠的絕緣方式

    導電排上有絕緣層，相與相間還有空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣萬無一失，尤其在潮濕的環境下使用更顯其優越性。

3.大跨度設計

   直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。

4.安裝方便

   由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L1, L2, L3，N， 因此倒相很容易，鋁合金母線槽安裝方便。

母線槽的極限溫升值是母線槽的重要參數之一，如果母線槽的溫升高的話，就有可能涉及到母線槽很多方面的問題，所以這一點是非常需要注意的。

母線槽就相當于電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因?yàn)榻饘賹?dǎo)體受熱之后，是會開始松弛的，從而就降低了機械的強度。

因?yàn)槿绻�母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然后在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。

母線槽性能比較

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，并通過緊密接觸的鋼制外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易于磨損、易老化、壽命較短等因素限制，需要定期進行檢查和維護，甚至更換.

3.載電流范圍上.目前電纜至大只能做到1000mm截面積，額定電流1600A，但這種大規格電纜因?yàn)轶w積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜.

母線槽的極限溫升值是母線槽的重要參數之一，如果母線槽的溫升高的話，就有可能涉及到母線槽很多方面的問題，所以這一點是非常需要注意的。

母線槽就相當于電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因?yàn)榻饘賹?dǎo)體受熱之后，是會開始松弛的，從而就降低了機械的強度。

還會出現傷害到人的問題，因?yàn)槿绻�母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然后在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。



用戶從母線槽的溫升還可以了解到以下幾個問題：

1、母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高；

2、銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高；

3、連接頭結構的好壞：連接頭接觸不好，溫升也會偏高；

4、導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，溫升自然偏高。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，鋁合金外殼母線槽經銷商，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

比如L1-L2-L3-N 轉換成N-L3-L2-L1母線槽彎曲單元:導體和外殼設計成安裝時可以轉換方向的一種母線槽單元.母線槽饋電單元: 用作任何進線單元的母線槽單元.該單元于電源連接時，可要求電源斷開或者不斷開.分接單元: 用于從帶分接裝置的母線槽單元中分接出電源的一種輸出設備裝置.比如常見的滾輪裝置，滑觸裝置或插入裝置.分接單元可以連接而且可以用于與一個或任何電源或者通訊及控制電路的組合裝置連接.分接單元可以代用附近，比保護器件，熔斷器，熔斷開關，斷路器，過流保護裝置，通訊或者遙控電子設備，接觸器，接線插座盒連接器件，如預制線，螺釘型或者非螺釘型端子等.分接單元可以是部分型式試驗成套設備(PTTA)用于建筑移動結構的母線槽單元:一種允許建筑物由于熱膨脹和收縮而移動的母線槽單元.母線槽火焰擋板單元: 在火焰條件下，用于在規定時間內防止火焰蔓延的一種帶或不帶附件的母線槽單元或者其一部分.

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高于40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求制造。

主要技術參數

額定電壓:660V

額定頻率50Hz(或60Hz)。

絕緣電阻值:每段母線槽單元的絕緣電阻應大于或等于20兆歐姆，用戶安裝時，應先檢查絕緣電阻值后再進行安裝。

絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗。

短路強度(承載短路強度的能力)：母線槽能承受表2規定的短時間耐受電流和額定峰值耐受電流所產生的熱應力和電動力。
