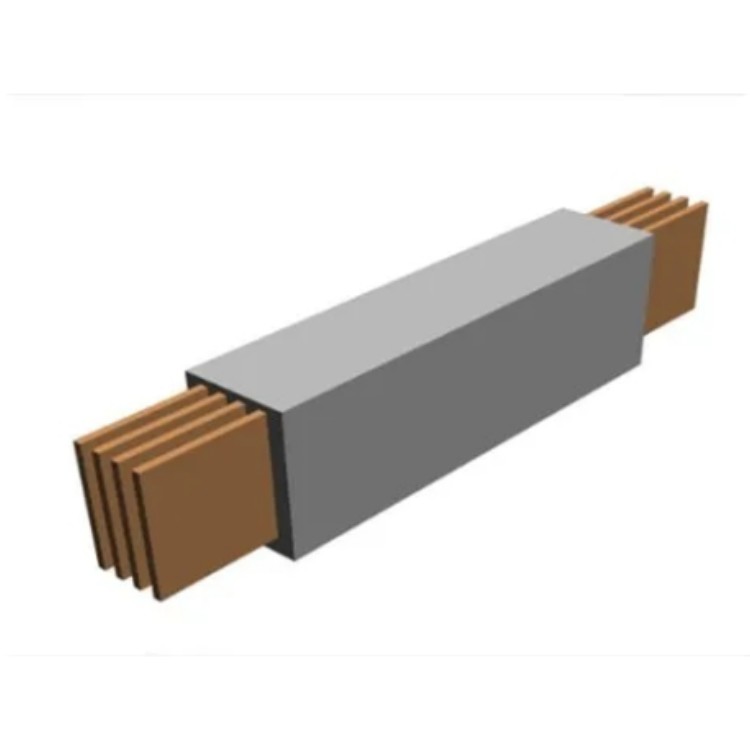

800A鋁合金母線槽

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好。因此電氣技術委員會公布及提倡電匯排(母線槽)以外殼作為接地導體。

800A鋁合金母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限制著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。鋁合金母線槽可提供直線段母線槽的大長度為6m，其抗彎強度能滿足于標準ZBK36002-89的要求。母線槽內采用銅質導體，亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。本系列產品在火災發生時，仍能保證一定時間的供電。主要用于高層建筑、地鐵等人員密集的公共場合和消防要求比較高的其他場合。

防腐性能強
鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多．比鋼制外殼對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是后者的二十分之一。
可靠的絕緣方式
導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*，尤其在潮濕的環境下使用更顯其優越性。
大跨度設計
直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。
安裝方便

由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L(zhǎng)1, L2, L3，N， 因此倒相很容易，安裝方便。

800A鋁合金母線槽

具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電系統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

蓋板--------是外殼的上下殼面，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

側板--------是外殼的左右殼面，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之后一般不再拆卸。

絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性�?dǎo)體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管****可靠接地。
⑴金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截面不小于42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建筑物的變形縫時應采取補償措施；穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位于橋架外側。

6、封閉插接母線的連接****符合產品技術文件規定，垂直敷設時。
