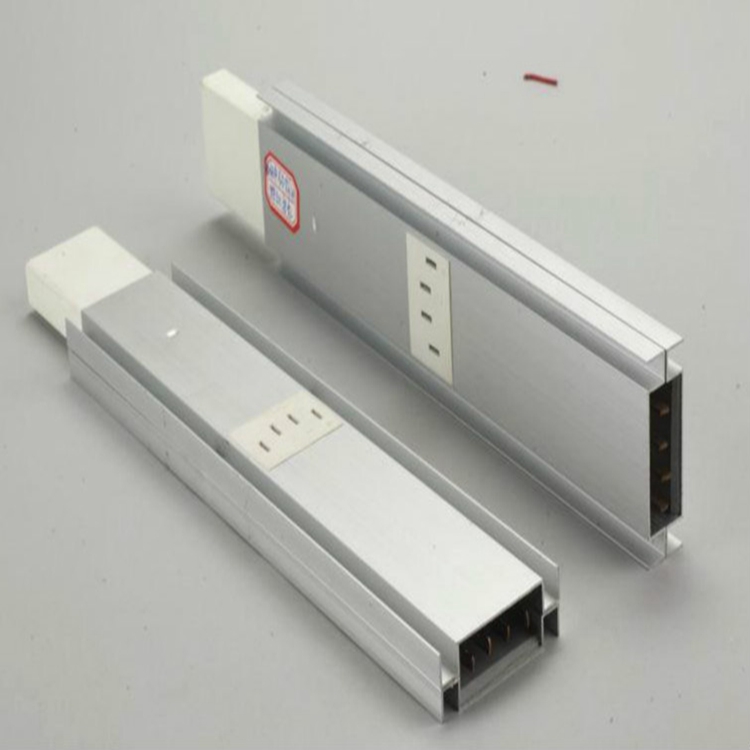

1500A/4P鋁合金母線槽
1.母線的架構簡單明了,并且更方便安裝,后期維護也比較方便。
2.相比矩形母線,管母線屬于空心導體,所以散熱效果會比較好。
3.在不受環境干擾,不會被外界灰塵潮氣所影響,相比之下的矩形母線則暴露在環境中,不利于安全。
4.母線的表面積大,導體表面和電流密度分布均勻,更適合電流大的回路。
5.采用了聚四氟乙烯的絕緣材料,不懼怕高溫,有比較強的耐老化。
6.還具有電氣絕緣性能強的特點。
1500A/4P鋁合金母線槽
母線槽性能比較
1. 母線槽散熱性能好.電纜的絕緣材料(芯線絕緣和外皮絕緣)既是絕緣材料,又是隔熱材料,因此電力電纜在橋架內敷設時,至多允許敷設2層,其原因是考慮散熱。母線槽利用空氣傳導散熱,并通過緊密接觸的鋼制外殼,把熱量散發出去,因此它的散熱性能和電纜相比,電纜散熱性能可見一斑了。
2. 母線槽幾乎不必維護,日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等,穿芯螺栓若采用4.8級,則需要定期緊固,若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易于磨損、易老化、壽命較短等因素限制,需要定期進行檢查和維護,甚至更換.
3.載電流范圍上.目前電纜至大只能做到1000mm截面積,額定電流1600A,但這種大規格電纜因為體積及重量過大很少實際應用與工程中.工程中一般都選用400
mm及以下規格電纜進行配電,這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A,其強大的載流能力是電纜根本的.
插孔處設計了安全防護擋板,只有防護擋板拉開時,插接箱才能接入,****防止了插口處灰塵和異物的進入,從而提高了母線槽的防護性,防止誤操作,使母線的安全性得到了****的提高。
外殼防護等級為IP66,根據系統需求,可在母線槽任意位置設置插接口,安裝快捷,分接方便,使用安全
為交流三相四線或五線制,適用于頻率50~60Hz、額定電流100A~6300A、額定電壓至690V以 下的供配電使用,特別適用于工業廠房、礦山等的低壓配電系統和高層商住大樓、酒店、醫院等的供電系統。
采用銅排或者鋁排,其電流密度大,電阻小,集膚效應小,無須降容使用。電壓降小也就意味著****損耗小,終節約用戶的投資。而對于電纜來講,由于電纜芯是多股細銅線,其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重,減少了電流額定值,增加了電壓降,容易發熱。線路的****損失大,容易老化。
1、安裝地點:戶內、戶外
2、絕緣電阻:每一段封閉母線單元絕緣電阻值應大于或等于100MΩ 2500V兆歐表)。
3、介電強度:每一段封閉母線出廠前均經受1分鐘工頻干試耐壓試驗。
工頻耐壓及雷電沖擊耐壓數值,符合標準。
4、接地系統:符合IEC364-5-54對接地系統的要求。
5、防護等級:戶內型:IP40;戶外型:IP43、IP55。
6、負載性能:在額定電流下,外殼的溫升符合GB763-90交流高壓電器長期工作時的發熱標準要求。
7、短路性能:動熱穩定試驗符合GB2706-89交流高壓電器動熱穩定試驗方法標準要求。
使用壽命長:
外殼表面采用粉末涂料靜電噴涂工藝;耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃,現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管;目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃,天門母線槽,輻照交聯電纜的工作溫度為125℃。因此,母線槽的絕緣材料工作溫度遠大于電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽,就是利用插接的方式把主干線的電源分接到支線去,每隔若干米就留有一個插接箱口,因此分接十分方便。
母線槽電纜需要在現場進行分接,可靠性差,鋁合金母線槽安裝,即便是預制分支電纜也尤其明顯的缺點,主要是需要向工廠定制,鋁合金母線槽其分支連接方式采用開口的“C”型抱箍,時間一久
具有優異的電絕緣性能,即使在溫度和頻率變化或者受潮時,鋁合金母線槽,電絕緣性能都保持穩定,此外,鋁合金母線槽,其耐電暈和耐電弧性能良好,鋁合金母線槽絕緣層可以經受由于變頻系統高次諧波反射導致的2-3倍系統峰值電壓。
