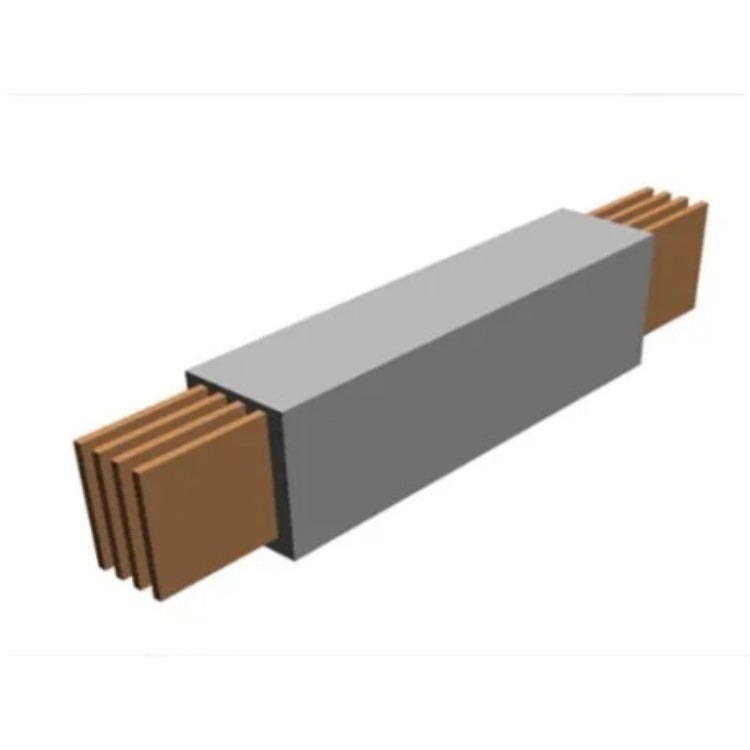

鋁型材外殼絕緣母線槽

鋁型材外殼絕緣母線槽為交流三相四線或五線制，適用于頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用于工業廠房、礦山等的低壓配電系統和高層商住大樓、酒店、醫院等的供電系統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，并通過緊密接觸的鋼制外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易于磨損、易老化、壽命較短等因素限制，需要定期進行檢查和維護，甚至更換.

3.載電流范圍上.目前電纜至大只能做到1000mm截面積，額定電流1600A，但這種大規格電纜因?yàn)轶w積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的

母線槽性能比較

1. 母線槽散熱性能好.電纜的絕緣材料（芯線絕緣和外皮絕緣）既是絕緣材料，又是隔熱材料，因此電力電纜在橋架內敷設時，至多允許敷設2層，其原因是考慮散熱。母線槽利用空氣傳導散熱，并通過緊密接觸的鋼制外殼，把熱量散發出去，因此它的散熱性能和電纜相比，電纜散熱性能可見一斑了。

2. 母線槽幾乎不必維護，日常維護通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級，則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易于磨損、易老化、壽命較短等因素限制，需要定期進行檢查和維護，甚至更換.

3.載電流范圍上.目前電纜至大只能做到1000mm截面積，額定電流1600A，但這種大規格電纜因?yàn)轶w積及重量過大很少實際應用與工程中.工程中一般都選用400mm及以下規格電纜進行配電，這就要求很多根電纜同時供電.而母線槽額定電流至大能做到6300A，其強大的載流能力是電纜根本的.

鋁型材外殼絕緣母線槽

具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電系統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

蓋板--------是外殼的上下殼面，通常是指母線槽設備上的一種部件，用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

側板--------是外殼的左右殼面，通常指母線槽設備上的一種部件，它是用來遮蓋外殼上開口的。用螺釘或類似方法將其固定，設備投入運行之后一般不再拆卸。

絕緣隔板----用以對來自入口處各個方向的直接接觸和來自開關器件以及類似器件的電弧進行防護的一種部件。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性�?dǎo)體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高于40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求制造。

主要技術參數額定電壓:660V。額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大于或等于20兆歐姆，用戶安裝時，應先檢查絕緣電阻值后再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗。短路強度(承載短路強度的能力)：母線槽能承受表2規定的短時間耐受電流和額定峰值耐受電流所產生的熱應力和電動力。
