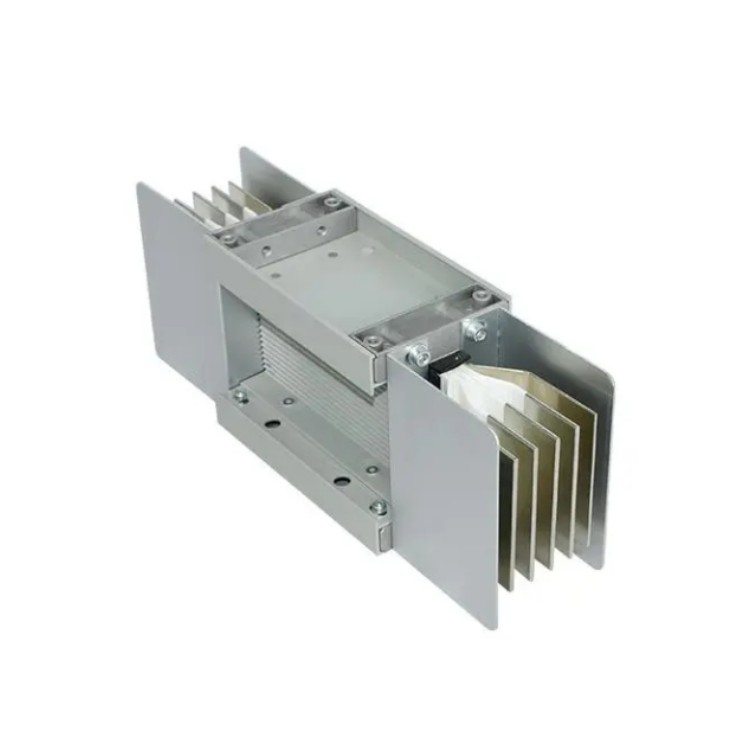

鋁合金封閉型母線槽

整體接地技術

傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，昭通母線槽廠，線路較長時，在故障電流下母線槽，三相嚴重不平衡。鋁合金封閉型母線槽采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好

母線槽系統較電纜相比有著使用壽命長的優點，一般可達30-50年。要使母線槽壽命盡可能延長，母線的安裝支架也是****考慮的一部分。母線槽在水平面安裝時一般采用吊裝支架或龍門支架，在豎井中一般采用彈簧支架和角鐵支架相結合的安裝方式。購買一些大容量母線時應認真考察支架吊臂和橫梁材質、彈簧和荷重等。

1、母線的始端箱和終端箱一般是要的，主要是看你這段母線和什么相連接了。在連接變壓器和低壓進線柜之間時，因?yàn)樽儔浩鞯哪妇�出現距離和封閉母線各相之間的距離不一致，所以****要有始端箱，終端箱一樣的道理，在始端和終端的連接處，母線是需要現場制作的，制作的裸母線****用始（終）端箱封閉安裝。

2、預留插孔是專門用于從封閉母線分支的，一般工廠的母線預留插孔是三米左右（或根據實際需要而定）母線槽就相當于電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因?yàn)榻饘賹?dǎo)體受熱之后，是會開始松弛的，從而就降低了機械的強度。

鋁合金封閉型母線槽隨著我國輸配電事業的快速發展，母線槽已成為各項工程在輸配電領域*的組成部分。母線槽由于供電容量大，可靠，安裝方便，自引入以來，得到了迅猛發展。國內市場上的母線槽基本上都選用銅母線(少量選擇鋁母線)做載流導體，而恰恰在母線槽產品中導體的價格占據了總成本的70%以上，這樣銅材價格的上漲直接影響了母線槽的成本，給制造商的市場拓展也帶來較大的沖擊。我國是貧銅富鋁的國，低壓成套開關設備生產中使用的銅材大量依靠進口，因此研發替代的導體材料己經成為今后一段時間的****。目前，出現了一種用銅鋁復合導體材料代替銅導體材料的新型母線槽產品，這降低了母線槽產品對銅材的需求程度，也節約了銅資源，這種新材料、新技術的應用必將帶來母線槽行業的一次轉變和新一輪發展。

用戶從母線槽的溫升還可以了解到以下幾個問題：

1、母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高；

2、銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高；

3、連接頭結構的好壞：連接頭接觸不好，溫升也會偏高；

4、導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，溫升自然偏高。

1)適合大跨距安裝

該系列母線槽外殼采用滾壓成型、體積小、外觀精美，****地提高廠載荷能力，可在跨距6m母線中心載重60Kg，撓度不超過10mm。

2)安裝極為方便

采用具有自動補償?shù)穆?lián)結和單螺栓夾緊端子，可調性強，使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間

(1)采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉死，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。
