1.減少接地故障避免相間短路離相封閉母線因有外殼保護可****外界潮氣灰塵以及外物引起的接地故障母線采用分相封閉也杜絕相間短路的發生

2 ****鋼結構發熱離相封閉母線采用外殼屏蔽可從根本上解決鋼結構感應發熱的問題

3 減少相間短路電動力由于外殼上渦流和環流的雙重屏蔽作用使相間導體所受的短路電動力大為降低

4 提高運行的安全可靠性該廠的盆式絕緣子采用SMC 壓制而成母線封閉后從而防止絕緣子結露同時采用測氫和測溫等裝置其測量信號可就地顯示或傳至DCS系統提高運行的安全可靠性母線封閉后也為采用通風冷卻創造了條件

5 母線由工廠成套生產質量有保證運行維護工作量小施工安裝簡便而且不需設置網欄簡化了對土建的要求

6 外殼在同一相內包括分支回路采用電氣全連式并采用多點接地使外殼基本處于等電位接地方式大為簡化

產品特征：

母線槽內選用銅質導體，亦可根據客戶要求選用鋁質導體，鋁合金外殼可作為維護接地導體，因此四線制母線槽可以作為五線制母線槽運用。

外殼選用鋁鎂合金型材，由兩頭板和上下蓋板而成，側板上規劃了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于設備，一起減輕了母線槽重量，可大跨度規劃和減少設備支架。

無螺釘組裝技能

外殼的上、下蓋板與側板的聯接不用螺釘、鉚釘也無需焊接而是選用勾、槽，由于外殼上不開孔，水氣塵土進不去，提高了防護等級，且外型非常美麗。

1.母線的架構簡單明了，并且更方便安裝，后期維護也比較方便。

2.相比矩形母線，母線屬于空心導體，所以散熱效果會比較好。

3.在不受環境干擾，不會被外界灰塵潮氣所影響，相比之下的矩形母線則暴露在環境中，不利于安全。

4.母線的表面積大，導體表面和電流密度分布均勻，更適合電流大的回路。

5.采用了聚四氟乙烯的絕緣材料，不懼怕高溫，有比較強的耐老化。

6.還具有電氣絕緣性能強的特點。

鋁合金電線走線架開放式布線槽為交流三相四線或五線制，適用于頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用于工業廠房、礦山等的低壓配電系統和高層商住大樓、酒店、醫院等的供電系統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

母線系統術語和定義

部分型式試驗的低壓成套開關設備和控制設備縮寫為--PTTA母線干線系統---母線槽

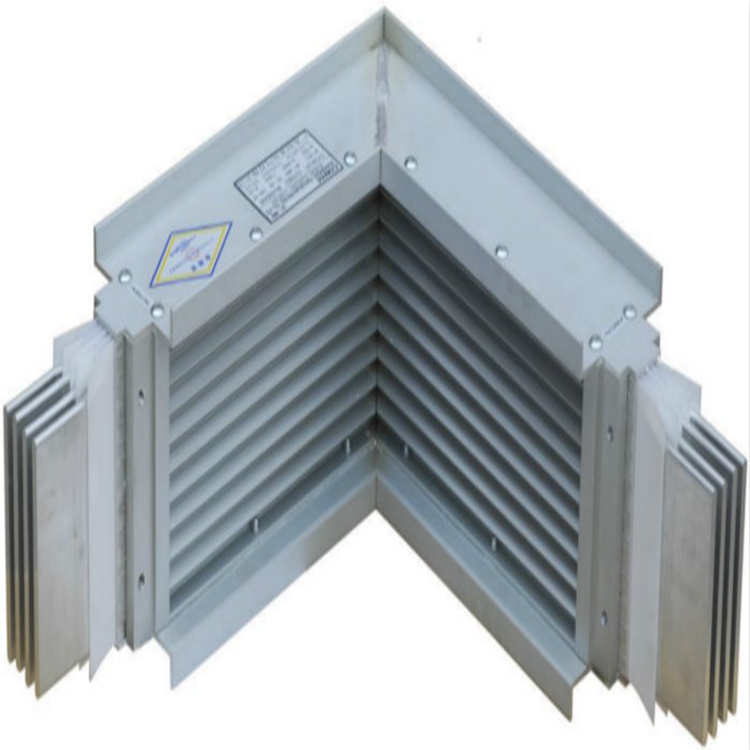

母線干線單元: 母線干線系統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.

帶分接裝置的母線槽單元: 有生產商預先制造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.

滑觸式母線槽單元: 允許使用滾輪或者滑觸型分接單元的母線槽.母線干線變?nèi)輪卧?用于連接同一系統中不同型號或者不同額定電流的兩種單元的母線槽.

電纜和母線槽經濟成本的比較

母線槽相比電纜，總體來說，鋁合金母線槽由于使用材料，工藝相對復雜，首期投入成本一般比電纜要大。但是，從長遠來看，使用母線槽則優越的多。當前，母線槽使用壽命一般在30年至40年，而普通電纜則只有15年左右的使用壽命。母線槽系統只要按照規范安裝和運行，低壓母線槽廠，基本上不需要更換部件，只需要對周邊環境例行檢查即可。而電纜則經常會出現接頭老化、絕緣層脫落等現象，需要對某一段電纜進行更換。另外，鋁合金母線槽廠家批發，當今市場上已經有許多實力較大的母線槽廠家推出鋁導體母線槽，且已大規模應用于大型建筑。這類母線槽的采購價格遠比電纜橋架的價格低，但使用性能卻高于電纜。對于*投入資金緊張的用戶，可以選用此種母線槽。

亦可根據客戶要求采用鋁質導體，鋁合金外殼可作為保護接地導體，因而四線制母線槽可以作為五線制母線槽使用。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

防腐性能強

鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多．比鋼制外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕****前者大約是后者的二十分之一。
可靠的絕緣方式
導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*，尤其在潮濕的環境下使用更顯其優越性。
大跨度設計
直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。
安裝方便
由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L(zhǎng)1, L2, L3，N， 因此倒相很容易，安裝方便。
有高防護等級IP54的，解決了防水問題。

用戶從母線槽的溫升還可以了解到以下幾個問題：

1、母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高；

2、銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，溫升自然偏高；

3、連接頭結構的好壞：連接頭接觸不好，溫升也會偏高；

4、導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，溫升自然偏高。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，鋁合金外殼母線槽經銷商，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

使用壽命長：

外殼表面采用粉末涂料靜電噴涂工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大于電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主干線的電源分接到支線每隔若干米就留有一個插接箱口，因此分接十分方便。
