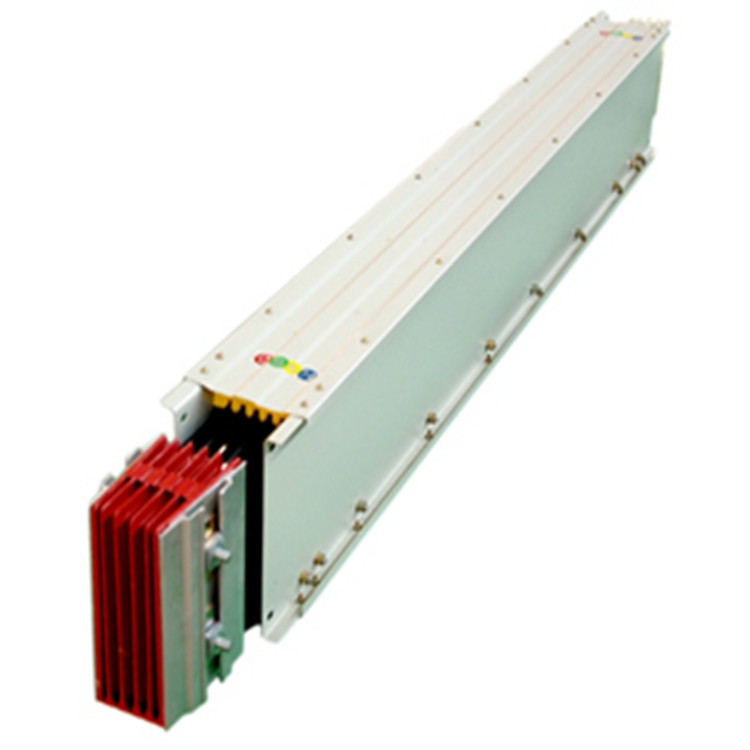

5000A瓦楞型母線槽

5000A瓦楞型母線槽

1.母線槽垂直安裝時，接頭距地面垂直距離不應小于0.6m；

2.母線槽在樓層間垂直安裝時，母線槽單根直線長度不應大于3.6m；單層超過3.6m的樓層，應分兩節以上制作，層間應安裝中間固定支架。JY瓦楞型母線槽600A

3.母線槽連接點不應在穿樓板部位，母線槽安裝穿樓板孔時不應有污水、雜物進入母線內部。

4.母線槽插接饋電孔(分岔接口)應設在可靠及安裝維修方便位置。

5.兩條垂直相鄰安裝的母線槽，邊間距不應小于0.1m。

6.母線槽垂直安裝時，應先將彈簧支架安裝于母線槽上，再將母線槽及彈簧支架固定于槽鋼固定架上，鎖緊支架的彈簧螺母；待安裝4~5層后，由上向下逐層松開螺母，使母線槽重量自然承載于支架彈簧上。

母線槽連接緊固后，其彎曲度不大于1度。

5000A瓦楞型母線槽可靠的絕緣方式 導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC 材料壓制的絕緣墊塊，三重絕緣母線槽，保證母線槽的絕緣*， 尤其在潮濕的環境下使用更顯其優越性。大跨度設計 直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制， 能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。 安裝方便 由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為因此倒相很容易，安裝方便。母線承受這種短路熱效應的能力稱為短路熱穩定。

當母線槽發生短路時，就有比正常工作電流大很多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗母線承受短路電流作用的能力，即校驗母線的動穩定性和熱穩定性。關于短路電流的計算，可參閱有關書籍。大體說來，它由工頻的交流分量和直流衰減分量組成，其中交流分量又包含次暫態衰減、暫態衰減和穩態三個分量，并由系統中的線路、變壓器和發電機等的綜合參數以及發電機的自動勵磁調節器決定，直流衰減分量是伴隨交流分量產生的自由分量，瓦楞型母線槽，由交流分量的初相角（即短路初瞬間的相角）和系統的綜合電磁特性決定。傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。

母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象當母線槽發生短路時，就有比正常工作電流大很多倍的短路電流從電源經過大電流母線流到短路點。這種短路電流常達15KA以上，要對母線產生力的（機械的）和熱的效應。為此須校驗母線承受短路電流作用的能力，即校驗母線的動穩定性和熱穩定性。關于短路電流的計算，可參閱有關書籍。大體說來，它由工頻的交流分量和直流衰減分量組成，其中交流分量又包含次暫態衰減、暫態衰減和穩態三個分量，并由系統中的線路、變壓器和發電機等的綜合參數以及發電機的自動勵磁調節器決定，直流衰減分量是伴隨交流分量產生的自由分量，瓦楞型母線槽，由交流分量的初相角（即短路初瞬間的相角）和系統的綜合電磁特性決定。傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排可做到電抗小，且保護地線與三相母排距離相等，電抗相同。

這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。鋁合金母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象

薄鋼板制作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然后將立柱用鍍鋅螺栓連接固定在底板上。固定支吊架前，****知道墻體、樓(平)頂、鋼架本身的強度，能否承受封閉式母線槽、電纜和電線的重量和集中附加載荷。

為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能完全防止短路出現的可能性�？諝庑湍妇�槽或雙重絕緣母線槽，幾乎不存在短路的可能，但存在煙囪效應。 母線槽的母線間有可靠的絕緣距離，母線毛刺不可能引發短路，因此，其安全性遠大于密集型母線槽母線槽采用真空澆注不存在空氣間隙，全部母線用樹脂澆注成一體，因此不存在煙囪效應和導熱間隙。

母線槽的防護等級并非越高越好，因為防護等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房內，配電柜的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方面考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽系統可用于大負荷供電，如汽車制造廠、電機制造業中的電焊線、工業用電爐，以及高層建筑的供電等。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

  6、插接箱與母線槽的拔插次數不少于200次。
