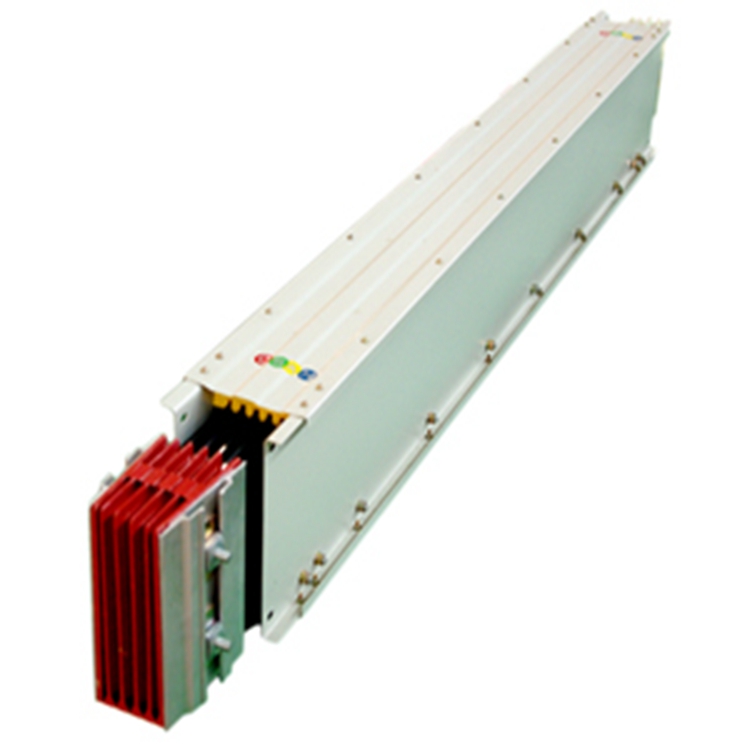

1100A低壓瓦楞型母線槽

1100A低壓瓦楞型母線槽簡介

廣范應用于各種場所，表面具有抗腐蝕性能強，適用于交流三相四線、三相五線制，頻率50-60Hz，額定工作電壓至660V，額定工作電流250A-5000A的供配電系統。

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

無螺釘組裝技術

外殼的上、下蓋板與側板的連接不用螺釘、鉚釘也無需焊接而是采用勾、槽，由于外殼上不開孔，水氣灰塵進不去，提高了防護等級，且外型非常美觀。

而母線槽常用的額定電流等級主要有100A、160A、200A、250A、400A、630A、800A、1000A、1250A、1600A、2000A、2500A、3150A、4000A、5000A、6300A。母線槽的位置確定：在高層建筑中，低壓母線槽廠家，母線槽主要垂直安裝在電氣豎井間，由于空間小，測繪時首先要考慮安裝位置，靠墻一側距離要留出安裝作業空間，一般大于100mm;平面位置要對豎井內安裝的電纜橋架和其它管道綜合考慮;豎井載電流范圍上：目前電纜只能做到1000mm2截面積，絕緣型母線槽，額定電流1600A，母線槽，但這種大規格電纜因?yàn)轶w積及重量過大很少應用到工程中，工程中一般都選用400mm2及以下規格電纜進行配電，這就要求很多根電纜同時供電，而母線槽額定電流能做到6300A，其強大的載流能力是電纜根本的。

1100A低壓瓦楞型母線槽傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流可升高50%，同時三相導電排距PE線間距離不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排可做到電抗小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都是****的。因此電氣技術公布及提倡電匯排（母線槽）以外殼作為接地導體。鋁合金母線槽把外殼與接地母排合為一體，從而****避免了外殼與PE排連接處因長期腐蝕和接觸不良而產生接地連續性不良現象。

母線槽本體可在有或火災危險的場所，或有化學污染的場所；污染等級4的環境中長期使用。船廠碼頭等地方紫外線非常強烈，瓦楞式母線槽采用了高科技的特殊材料能****地吸收紫外線，保證了復合材料的穩定性。連署安裝步驟：先查緝母線槽一端的導體連署面及接頭器有無磕碰毀損，確認無弊后將兩節母線槽起始對接接頭器母線，應將母線槽導體插入接頭器內，在確保到位后使用扭力扳手鎖緊；對接式母線槽，應將需連署的兩節母線槽導體的端頭局部相互平行瞄準，再將銅連署片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連署片，銅連署片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連署片、母線端頭、絕緣隔板的連署孔是否對齊、銅連署片、絕緣隔板是否卡到位，現在大多數項目只要三相四線或三相五線的電流，有些項目增加了IP防護等級，在設計外型時盡可能把一些主要的安全技能明確需寫在圖紙上，以避免后邊因技能參數在工程結算中形成難度以及削減安全隱患。

薄鋼板制作的異型立柱，不得采用直接焊接方式固定。應先用焊接方法固定底板，然后將立柱用鍍鋅螺栓連接固定在底板上。固定支吊架前，****知道墻體、樓(平)頂、鋼架本身的強度，能否承受封閉式母線槽、電纜和電線的重量和集中附加載荷。

為防止出現相間短路，母線不準有毛刺、加工時不準有垃圾混入殼體內、加厚絕緣層，但不能防止短路出現的可能性�？諝庑湍妇�槽或雙重絕緣母線槽，幾乎不存在短路的可能，但存在煙囪效應。 母線槽的母線間有可靠的絕緣距離，母線毛刺不可能引發短路，因此，其安全性遠大于密集型母線槽母線槽采用真空澆注不存在空氣間隙，全部母線用樹脂澆注成一體，因此不存在煙囪效應和導熱間隙。

母線槽的防護等級并非越高越好，因?yàn)榉雷o(hù)等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房?jī)?nèi)，配電柜的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方面考慮，是否有消防要求，使用環境等等

母線槽與傳統的電纜相比，在大電流輸送時充分體現出它的優越性，新技術和新工藝也大大降低的母線槽兩端部連接處及分線口插接處的接觸電阻和溫升，高質量絕緣材料的應用也提高了母線槽的安全可靠性，使整個系統更加完善。母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。

母線槽的防護等級并非越高越好，因?yàn)榉雷o(hù)等級越高，母線槽密封性能越好，散熱性能就越差，母線槽通電性能就會大幅下降。所以，在選擇母線槽的防護等級的時候，應該根據實際情況進行選擇，例如，在配電房?jī)?nèi)，配電柜的防護等級一般為IP40，那母線槽的防護等級選擇IP40即可。母線槽的選擇通常從以下幾個方面考慮，是否有消防要求，使用環境等等

通過分析母線槽在交流系統中的成功應用案例，運營商在直流供電系統中選用密集型絕緣母線槽作為電能的傳輸介質，可以將電能更可靠地輸送到負載側。

用來實現從電力變壓器到主配電屏或從主配電屏到分配電屏的輸電。帶有插孔的母線槽系統可用于大負荷供電，如汽車制造廠、電機制造業中的電焊線、工業用電爐，以及高層建筑的供電等。

技術參數

  1、母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
  2、防護等級為IP40。
  3、母線槽在周圍空氣溫度為20±5℃，相對溫度為50-70%的常態下，其每節絕緣電阻不低于20MΩ。
  4、母線系統能承能3750V的工頻耐壓，歷時1min無擊空穿和閃絡現象。
  5、母線系統在長期接通額定電流工作時，其溫升不超過；連接端子：60K，金屬外殼：30K，槽內絕緣件表面：40K。

  6、插接箱與母線槽的拔插次數不少于200次。

防止高電壓對操作人員構成身體傷害甚至死亡的嚴重事故。定期母線槽系統表面積塵，確保散熱良好。母線槽系統檢修完畢，重新送電前，應檢查絕緣電阻完整的檢修記錄。使用壽命長：外殼表面采用粉末涂料靜電噴涂工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；安裝方便快捷
A、因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；
B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；
C、體積小、重量輕、安裝方便。
散熱性能好，適合大電流輸送，過載能力強
A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱面積，熱阻小，導熱速度快，降低了銅排的溫升；
B、接頭采用雙面搭接，使母線草接頭處銅排搭接面積增大了一倍，降低了接觸電阻及接頭溫升。
