1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性�?dǎo)體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截面來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的國內的產品截面240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，并標注母線規格，避免上當。

當母線槽垂直安裝時宜選用密集絕緣或樹脂澆注母線槽，且絕緣材料應采用適用于長期工作溫度不低于130℃的材料。為避免煙囪效應，當選用空氣絕緣母線槽時，母線槽殼體內每單元間應設置阻火隔斷。

CFW-1650A插接式母線槽組裝是采用進口的金屬鉚接設備進行裝配的，強度高，密封效果好，插接式母線槽開關箱，提高了外殼的防護等級，防護等級起碼能夠達到IP66，母線槽的蓋板與側板組裝后整體性好，電氣連接性能優，母線槽，其足夠大的截面超過相線，母線槽可作為PE安全保護導體作用。當系統出現高容量短路故障時，外殼具有短額接地途徑，是虛銅直接與大地相同。所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電系統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種�？諝饨^緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。

母線槽用于高層、****層建筑的輸電系統，母線槽容量大，分支方便，電流可以達到5000A，而且母線槽可以在任意位置預留插口，分支極其方便，因此母線槽在建筑工程中迅速的得到了推廣應用。

為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與封閉母線的連接出口處設置密封式觀察窗，通過示溫貼片或遠紅外線測溫裝置來直接測量溫度，母線系統的運行情況。

具有品種齊全、應用范圍廣、強度大、施工簡樸、配電靈活、安裝尺度、外表美觀的特點，對您處的技術改造、擴充電纜、維護檢驗帶來利便.高強度電纜橋架的安裝可因地制宜.可隨工藝管道排擊敷設；樓板、梁下吊裝；室內處墻壁、柱壁、地道、電纜溝壁上的側裝，還可在露天立柱工支墩上安裝，大型多層橋架吊裝或立裝時，可采用工字鋼立柱兩側對稱敷設.高強度電纜架橋可水平、垂直敷設母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的供配電。

解決的方法是在母線槽穿越的樓層時增設防水圍堰

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，密集型母線槽，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線槽種類的選擇應遵循小電流（2000A以下）選用空氣式，大電流（2000A及以上）選用密集型。那么母線槽的電流該如何選擇呢？若電流等級太小，母線槽容易過載而發生故障，若電流等級太大，會造成造價提升。一般情況下，我們按照下面的公式計算母線槽的電流等級： Ie≥I＝ Ie——母線槽額定電流（A） I——用電設備組的工作電流（A） P——用電設備組的容量（W） U——用電設備組的額定電壓（V） COSΦ——功率因數（一般取0.85） 在實際工作中，我們也可利用經驗來選擇封閉式母線槽的規格，并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。密集絕緣插接母線槽（CMC）。其防潮、散熱效果較差。在防潮方面，母線在施工時，高壓母線槽生產廠家，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。高強度封閉式母線槽（CFW）。其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面****比密集絕緣插接母線槽大。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。

插接式母線槽就是母線槽”或“安全橋架”是一種代替?zhèn)鹘y(tǒng)鐵皮橋架的新產品。他具有使用安裝方便，比傳統橋架用電更安全，使用靈活美觀的特點。被廣泛用于工廠車間自動生產線，流水生產操作班組等需要安全密集供多點電的場所。取電采用無接頭插電設計，排除了傳統接線方式的接線不良導致的火災隱患。

安裝

1、母線槽分接方便：所謂插接式母線槽，就是它利用插接的方式把主干線的電源分接到支線去，因此分接十分方便。預制分支電纜其缺點是要向工廠定制；其分支連接方式采用開口的“C”型抱箍，時間一久，能否保證緊箍力？加上每一個分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。任何一個樓面需要切斷電源，母線槽無須斷電，只要在空載的情況下，取下母線槽的插接箱即可。

       2、母線槽過載能力強：母線槽過載能力強，取決于它用的絕緣材料工作溫度高，母線槽用的絕緣材料過支采用工作溫度為105℃的材料，現已開發出工作溫度為140℃以上的輻射交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管。而電纜所用的絕緣材料常期工作溫度一般為95℃和105℃，因此母線槽的過載能力遠遠大于電纜。

       3、母線槽能防止過載失火：其原因是電纜過載引起的；、也是電纜失火引起。普通電纜的絕緣層和外皮會燃燒，阻燃電纜在火焰下也會燃燒，只有在火焰離開后才不燃燒，耐火電纜不會燃燒，、只有消防等不準停電的電源才用耐火電纜。母線槽外殼是鋼制的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會竄到母線槽外面。

插接母線槽安裝：按照母線槽排列圖，將各節母線槽，插接開關箱，插接式母線槽進線箱運至各安裝地點。安裝前應逐節搖測母線槽的絕緣電阻，電阻值不得小于20MΩ。母線槽槽，固定距離不得大于2.5m，水平敷設距地高度不應小于2.2m。各段母線槽槽的外殼連接應是可拆的，外殼間有跨接地線。兩端應可靠接地。母線槽槽的端頭應裝封閉罩。按母線槽排列圖，從起始端（或電氣豎井入口處）開始向上，向前安裝這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，插接式母線槽，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，插接式母線槽支架，決定了在密集型母線絕緣材料的選用上都是當前上性能特別優的。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大；

2、電壓降很��；

3、短路負載能力強；

4、可靠性高，使用壽命長；

5、安全性高；

6、配電系統的設備增加或變更隨意自如；

7、外形尺寸��；

8、重量輕，操作容易；

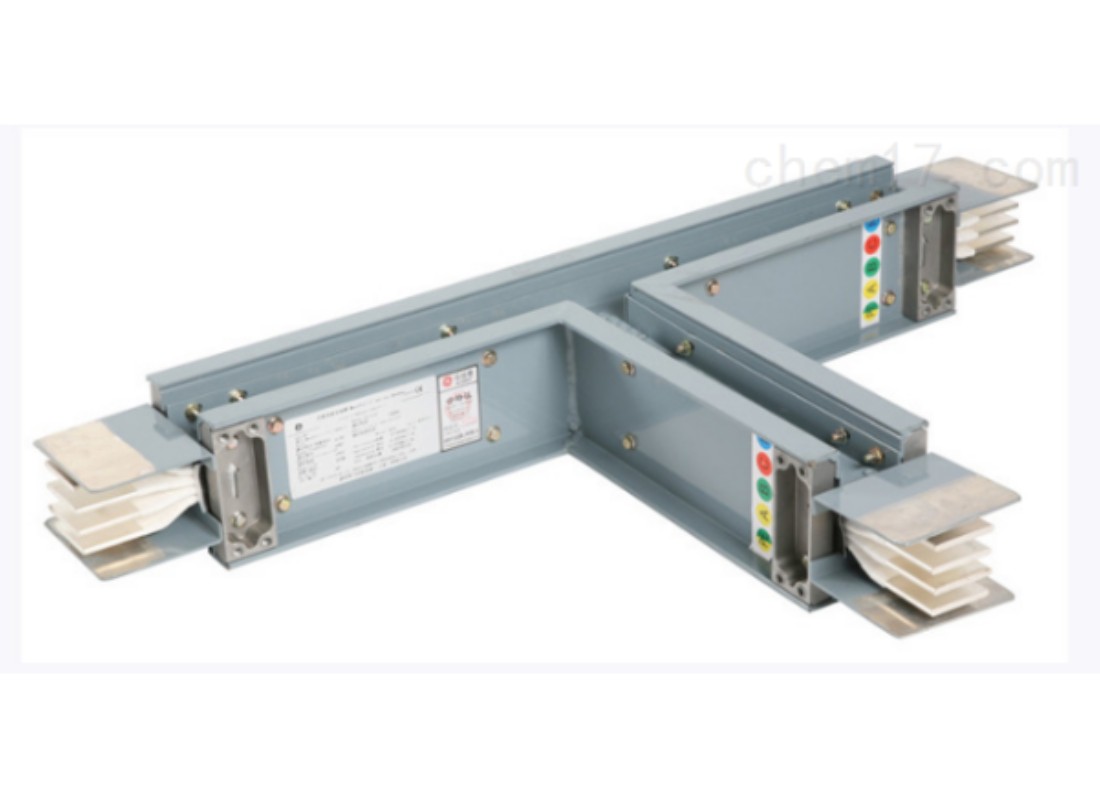

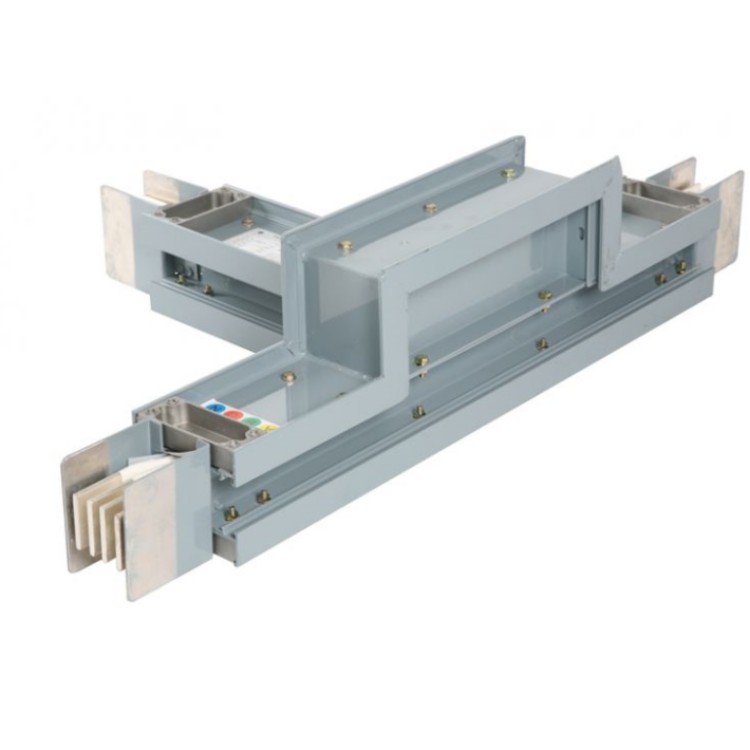

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使連接成一個系統)如下圖；

10、施工和檢查簡單；

11、具有現代的美觀。
