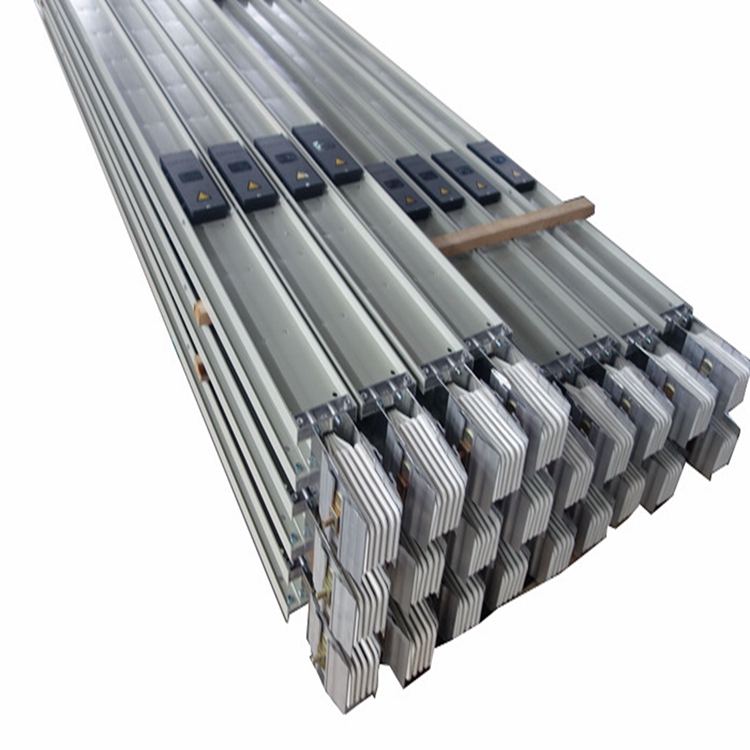

3相4線插接式母線槽

3相4線插接式母線槽為了對可拆接頭進行溫度監視，在變壓器、發電機及配電柜與封閉母線的連接出口處設置密封式觀察窗，通過示溫貼片或遠紅外線測溫裝置來直接測量溫度，母線系統的運行情況。

具有品種齊全、應用范圍廣、強度大、施工簡樸、配電靈活、安裝尺度、外表美觀的特點，對您處的技術改造、擴充電纜、維護檢驗帶來利便.高強度電纜橋架的安裝可因地制宜.可隨工藝管道排擊敷設；樓板、梁下吊裝；室內處墻壁、柱壁、地道、電纜溝壁上的側裝，還可在露天立柱工支墩上安裝，大型多層橋架吊裝或立裝時，可采用工字鋼立柱兩側對稱敷設.高強度電纜架橋可水平、垂直敷設母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。

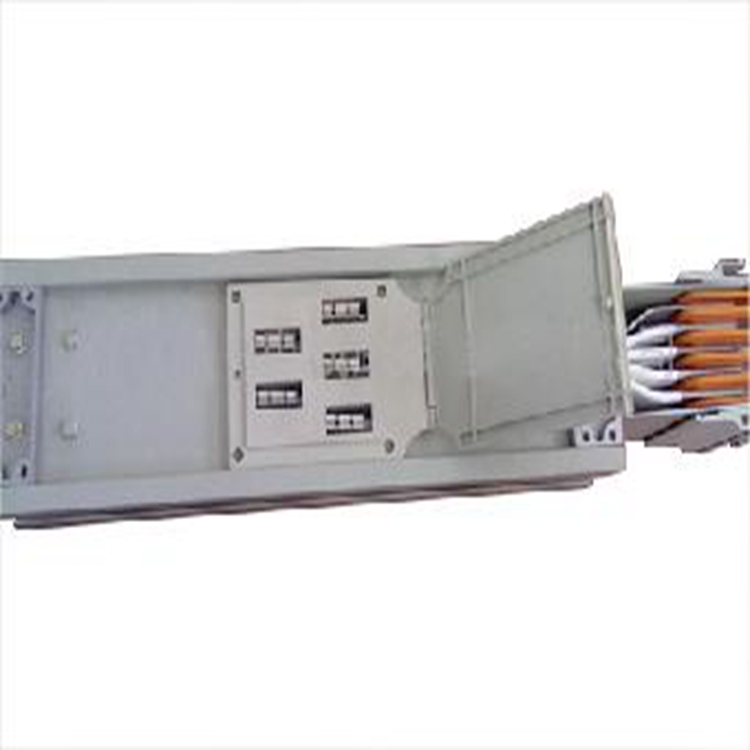

插接式母線槽就是母線槽”或“安全橋架”是一種代替?zhèn)鹘y(tǒng)鐵皮橋架的新產品。他具有使用安裝方便，比傳統橋架用電更安全，使用靈活美觀的特點。被廣泛用于工廠車間自動生產線，流水生產操作班組等需要安全密集供多點電的場所。

供電母線槽取電采用無接頭插電設計，排除了傳統接線方式的接線不良導致的火災隱患。

母線槽

 母線槽水平敷設支架，可采用“┗┛”型吊架“—”型或“L”型支架，插接式母線槽用膨脹螺栓固定在頂板上或墻上。在預應力樓板上打膨脹螺栓孔時，應避開鋼筋位置。膨脹螺栓固定支架不少于2個，插接式母線槽一個吊架應用2根吊桿，固定應牢固，絲扣外露2～4扣、膨脹螺栓應加平墊和彈簧墊，吊架應用雙螺母夾緊。支架焊接應牢固、焊縫均勻，不應有夾渣、結瘤、咬肉等缺陷。支架及支架與埋件焊接處刷防腐漆應均勻，無漏刷，不污染建筑物。

1、整體式鋁合金側板結構，將導體整體包裹在金屬側板內，阻止了水汽的滲透和有害微塵的侵入，使母線整體的防護等級達到****的IP54防護；密集母線槽等級
2、特殊的鋁質外殼，形成無磁性扼流圈，可消減大電流母線相間渦流的傳遞、減少主母排諧波電流的通過，降低上述原因引起的發熱現象、降低長距離輸電的電壓降，顯著增強母排載流能力；
3、整體緊密接觸導體的鋁質側板結構，可以從側板、蓋板等多立面直接傳輸、散發熱量，改善母線系統的散熱能力，提高載流量；
4、在外殼范圍內構成了整體式接地系統，用戶可以選用此具有>50%相線容量的整體鋁質外殼作為接地導體，在發生大容量接地短路故障時，短路電流可先經過大截面的鋁質金屬外殼作****傳輸，保護整條母線槽系統的安全運行和操作者的安全。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

3相4線插接式母線槽這種情況就更加明顯了。隨著現代化工程設施和裝備的涌現，各行各業的用電量迅增，插接式母線槽尤其是眾多的高層建筑和大型廠房車間的出現，作為輸電導線的傳統電纜在大電流輸送系統中已不能滿足要求，多路電纜的并聯使用給現場安裝施工連接帶來了諸多不便。插接式母線槽作為一種新型配電導線應運而生

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時，經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

母線槽就是采用高導電率的銅，鋁制材料制成，用以傳輸電能，是一款具有匯集和分配電工電能的產品。

母線垂直通過頂板敷設時，應在通過的底板上采用槽 鋼支撐固定，當封閉式母線跨越建筑物的伸縮縫或沉降縫時，采用適應建筑物結構移動的措施， 防止母線連接處水平移動造成斷裂，影響母線的 供配電。組合式鋁合金封閉母線槽安裝技術要求較高，對建筑結構上的預埋件質量、支撐結 構的強度、安裝精度要求也較高。為了保證安裝質量，較好在施工現場用經緯儀在各個預埋件 上找出統一高度，做好標記，可以****減小水平安裝誤差。

1、在交換機房安裝一架或兩架大容量直流分屏，直流分屏內設置大回路輸出；

2、在電力機房直流供電系統中安裝一架母聯屏，其功能為母線輸出，其柜體內不設置輸出回路；

3、采用封閉式母線槽將直流分屏與母聯屏連接；

4、交換機房的直流列頭柜取電均引自本機房內的直流分屏。

其防潮、散熱效果較差。在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降。母線的散熱主要靠外殼，由于線與線之間緊湊排列安裝，L2、L3相熱能散發緩慢，形成母線槽溫升偏高。密集絕緣插接母線槽受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小，母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，在高層建筑中得到廣泛應用。

（1）母線槽檢修后，送電前應當檢查母線上所有檢修過的母線隔離開關都在斷開位置，防止其他設備誤充電。

（2）待母線檢修工作結束，雙母線接線恢復固定連接方式時經母聯開關向另一條母線充電，應使用母線充電保護，高低壓密集型母線槽，充電良好后應當解除充電保護連接片，然后進行倒母線操作，恢復固定連接方式。

極限溫升值可以說是鋁合金母線槽關鍵的安全技術參數，也是體現母線槽整體性能的一個重要指標。從鋁合金母線槽的溫升我們還可以了解到以下幾個問題：

①銅牌的純度：含銅量直接與導體的電阻率相關，同樣的導體規格電阻率越大，插接式母線槽，溫升自然偏高。

②導體的截面積：同樣的結構和技術、同樣含銅量的導體截面積小，高壓母線槽，溫升自然偏高。

③鋁合金母線槽的散熱性能：絕緣材料及外殼結構散熱不好，溫升自然偏高。

④連接頭結構的好壞：連接頭接觸不好，溫升也會偏高。

帶電部件----在正常使用中用以通電的導體或?qū)щ姴考�，包括中性導體，但不包括中性保護導休。

裸露導電部件---電氣設備的一種可觸及的導電部件，它通常不帶電，但在故障情況下可能帶電。

保護導體-------為防止發生電擊危險而與下列部件進行電氣連接的一種導體。

特別提醒：電纜是按照截面來表示的母線槽是按照額定工作電流表示（一般都說400A母線槽）同樣400A的產品截面240mm，有的才180mm。相差太大，所以出現有的1.4元/安x米，2.0元/安x米，還有更高的，建議要求廠家提供絕緣方式的說明，并標注母線規格，避免上當。
