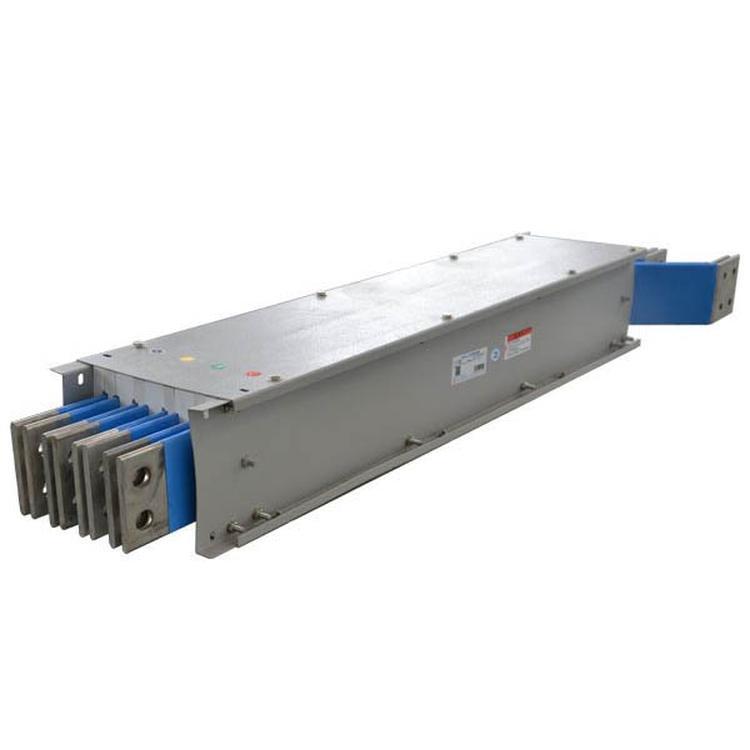

空氣型絕緣封閉母線橋

空氣式母線槽的技術特點

1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度只有50℃左右。

2、效率高：可達0.9以上。

3、空氣式母線槽空氣潔凈，體積小。

4、可根據用戶的需要，設計多類型的空氣電加熱器。

5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯后現象而使溫度控制漂移不定，很適合自動控制。

空氣型母線槽外殼采用高強度冷軋鋼一次冷軋成波紋結構，不僅外形美觀大方，更大大增強母線槽的機械強度和系統的動熱穩定性

空氣型母線槽插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了提高。

產品性能

1）母線槽外殼采用鋁合金型材，重量輕，耐腐蝕，穩定性強。
2）結構合理，可實現2m以下大跨距安裝，還可作為小型照明設備的安裝支架。
3）母線槽每隔400mm設置一插口，插接箱時可帶電插接。
4）采用積木式結構，具有快速、可靠的電氣和機械連接件性能。
5）高防護等級：
6）安裝靈活方便。

7）插接箱內根據用戶要求對安裝開關或熔斷器

主要特點：
    1、母線外殼采用滾壓成型，體積小，外觀精美，大大增強了母線抗彎強度，載荷能力強，可保證在6米以上大跨距場所安裝。
    2、母線內部絕緣件采用聚碳酸酯高強度工程塑料，提高了母線抗動、熱穩定能力，使其能夠承受較大的電動應力和熱應力。
    3、采用分離空氣絕緣形式，使母線相同安全掙距和爬電距離遠大于標準要求。同時導電排采用交流聚乙烯熱縮套管包覆，從而增強了產品的安全性能。
    4、母線接頭采用對接式單螺栓夾緊結構，安裝方便，大大節省了安裝時間。

■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因為地線總是先接上、后斷開。
布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。



■ 產品符合IEC產品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

■ 母線槽根據表（1）的數據通過動、熱穩定試驗，且試驗后母線呈無可覺察的^變形。

①電能的損耗大

②母線使用的壽命減短

③降低了安全系數，容易引起周圍材料火災事故以及外殼高溫人員

④涉及對周圍的絕緣材料設備會加快老化：（如與母線直接的電線電纜等）。

⑤對周圍的環境溫度有影響

⑥母線槽內部溫升越高，電壓就降得越大。

母線槽溫升過高會造成什么影響

空氣型絕緣封閉母線橋

母線橋就是用鋼板做成個外殼把矩形母排裝于里面，母排用絕緣子固定在相應角鋼上，一般兩列分開柜體之間會用母線橋把兩列柜的主母排連接起來，母線橋的結構比較簡單，做的時候只要注意電氣間隙和母排的走向就可以。

母線槽有密集型絕緣母線槽和空氣絕緣母線槽之分，母線槽也是用鋼板做成的外殼把母排裝起來，母線槽結構相對母線橋來說要復雜點，

母線橋是為了銅排跨接（柜到柜，柜到墻）而簡單制作的矩形支撐保護體，母線槽也可以，但是母線槽右完善的結構組成，體積小，內部有絕緣附件，可以更長具體和多次轉向和擴展，空氣絕緣型封閉母線槽，中間還有變?nèi)�，防火等單元，還而已配置插接箱，提供連接點電源。

具有足夠的機械強度。表面噴塑，耐腐蝕性好，表面平整，色澤美觀，防腐層附著力強。載流導體采用銅材料符合標準gb5588.2085和gb5588.3-85，與導體接觸的接觸表面進行特殊處理。使連接部分可靠，發熱低，可靠可靠。主線單元、饋線單元、接續單元和變徑單元、膨脹單元、各種折彎單元等。主線單元：主線單元分為主線單元（即無分界線）和連接單元的主線單元。具有相同電流電平的兩個主線路單元具有相同的基本結構和外部尺寸，便于連接兩條主線。進料單元：進料單元包括進線裝置、送料箱、中間送料裝置等。進線單元：將機組進線并進箱，形成一套完整的母線槽和電纜連接部分
