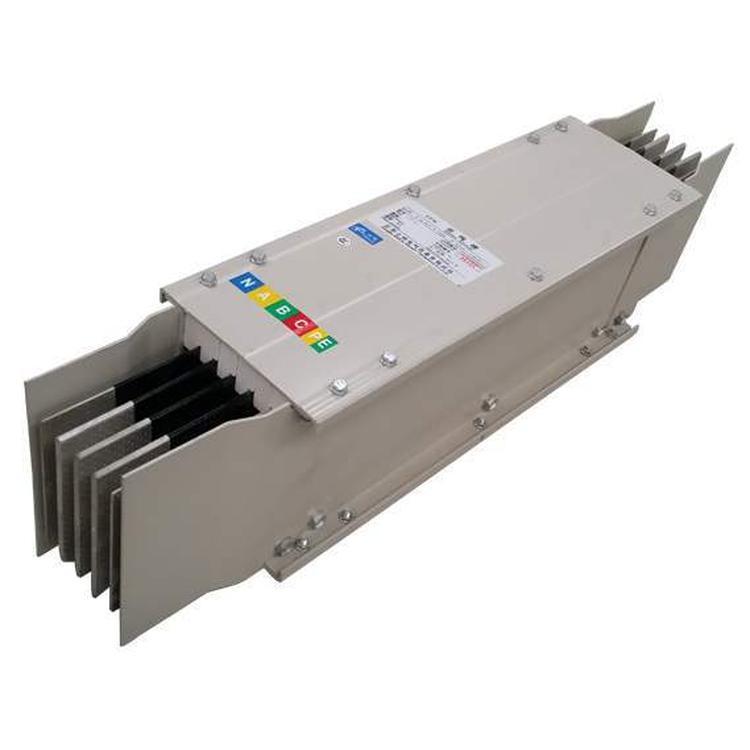

BMC-5500A空氣型母線槽

BMC-5500A空氣型母線槽母線槽的外殼選用應滿足機械負載的要求，空氣絕緣型封閉母線槽，外殼相互連接部件間可采用焊接或螺栓連接，但對用螺栓連接的外殼應保證電氣的連續性，使用緊固件應有良好的鍍層，外殼表面應覆蓋耐熱阻燃涂層，涂層可防大氣腐蝕，涂層應均勻一致、整潔美觀、無起泡、裂紋等缺陷。封閉式密集型母線應作為通過型式試驗低壓成套開關設備和控制設備，封閉式母線的結構可靠、安裝方便、維護容易，同時能承受標準規定的機械、電和熱應力的材料構成，材料應進行靜電噴涂表面處理。外殼材料為鋁鎂合金的板材厚度要求≥4.5mm，為冷軋鍍鋅鋼板的板材厚度≥2.5mm。

■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止誤操作，使母線的  安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因?yàn)榈鼐�總是先接上、后斷開。

布線靈活
■ 母線槽插口采用模塊化設計，整個系統預留大量的插口。確保負載能以^短的路徑與母線槽單元連接，對于車間設備的增添、移動及車間的整修，均無需變動母線槽系統。



■ 產品符合IEC產品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母線槽能保證在額定電流及110%的額定電壓下長期正常工作。
■ 母線槽根據表（1）的數據通過動、熱穩定試驗，且試驗后母線呈無可覺察的^變形。



額定工作電流（A）	250	400	630	800	1000	1250	1600
額定峰值耐受電流（kA）	40	50	63	75	85	105	120
額定短時耐受電流（kA）	20	25	30	40	50	50	55



表（1）（^大額定工作電流可至6300A）

■ 母線槽在周圍空氣溫度為20℃±5℃，相對濕度為50%~70%的常態下，其每節的絕緣電阻不低于50MΩ
■ 母線槽能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。
■ 母線槽在長期通以額定電流時，其導電部位的溫升不超過表

（2）所列的數值：

部件名稱	^大允許溫升（K）
連接端子	60K
金屬外殼	30K
絕緣件表面	40K

BMC-5500A空氣型母線槽

（2）

■ 插接箱與母線槽的插接次數不少于200 次。
■ 防護等級達IP40。(帶附件達IP54)。

產品參數：

1、  能保證在額定電流及110%的額定電壓下長期正常工作。

2、  防護等級為IP40。

3、  在周圍空氣溫度為20±5攝氏度，相對濕度為50-70%的常態下，其每節的絕緣電阻不低于20歐姆。

4、  母線系統能承受3750V的工頻耐壓，歷時1min無擊穿和閃絡現象。

5、  母線系統在長期接通額定電流工作時，其溫升不超過：連接端子：60k，金屬外殼：30k，槽內絕緣件表面：40k。

6、  插接箱與母線槽的拔插次數不少于200次。母線槽的應用優勢在于，其體積非常的小巧，所以在進行安裝的時候，無論是搬運還是運轉，都非常的便捷。而同時母線槽又有很大的容量，因此供電力是很強的，制作時間也比較短，可以節約出大量的時間，空氣絕緣母線槽去做其他的事情。

重要的是，母線槽在具有如此多的優勢的同時，還有很好的安全性，這一點是其他產品很難做到的。因此母線槽能夠得到如此廣泛的認可，和其良好的性能優勢是分不開的，如果大家想要了解更多關于母線槽的知識，可以直接在我們的網站上進行了解。



施工準備

(1)參加施工人員須持有電工作業證書，進場前由電氣技術人員進行。施工隊要配備電

工作業工具，常用工具由電工自己保管使用，大型機具由班組保管。

(2)現場加工須設置工作臺，加保護圍欄。作業時應配備電氣消防設備。

(3)作業班組應分工明確，建立崗位責任制，提高“化”施工水平。

(4)施工技術資料要和施工進度同步。
