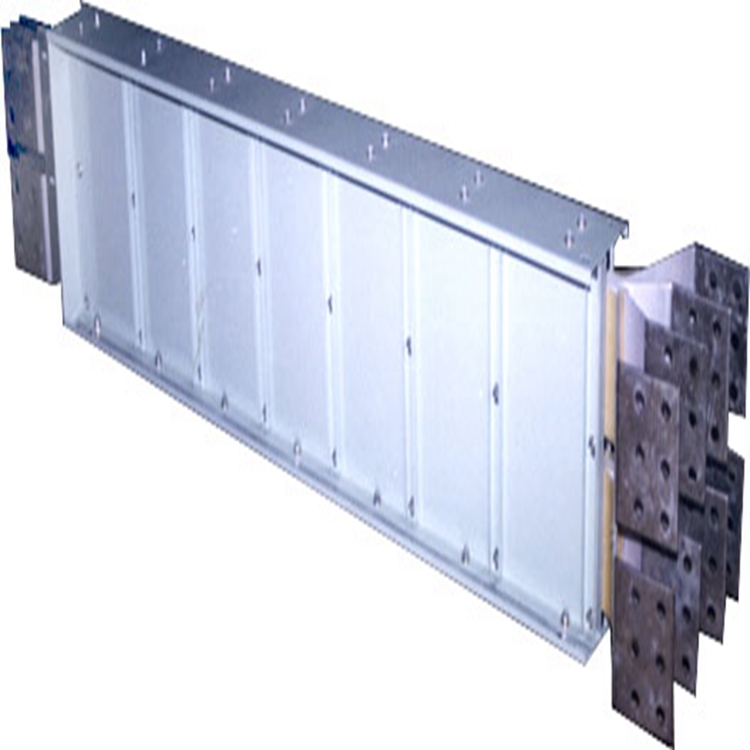

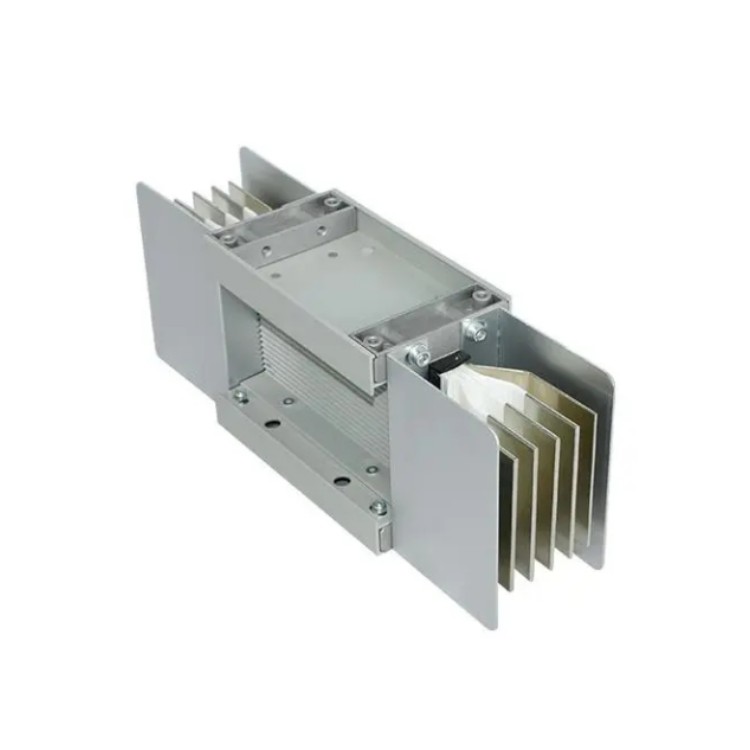

T型造型條絕緣型鋁合金母線槽

T型造型條絕緣型鋁合金母線槽從經濟方面來說，母線槽本身與電纜比較，但是與包含配線用的各種附件及整個電力系統相比較使用母線槽可以使建設費用就便宜多了(請看簡圖)，特別是電流容量大的情況下，這種情況就更加明顯了。

由于母線槽是用銅排或鋁作為導電體，電流容量很大而且電氣和機械性能好，另外用金屬槽作為外殼，所以具有不燃燒，安全可靠性高，且使用壽命長，與傳統的配電或比較，設備所占面積顯著減少，并且外觀美觀，對于大型建筑物的施工和配電非常有利，概括起來母線槽具有下列特點:

1、電流容量可以很大;

2、電壓降很小;

3、短路負載能力強;

4、可靠性高，使用壽命長;

5、安全性高;

6、配電系統的設備增加或變更隨意自如;

7、外形尺寸小;

8、重量輕，操作容易;

9、連接非常簡單(如同連接用水管道一般，一節節通過三通、彎頭等接頭使之連接成一個系統)如下圖;

10、施工和檢查簡單;

11、具有現代的美觀。

插孔處設計了安全防護擋板，只有防護擋板拉開時，插接箱才能接入，****防止了插口處灰塵和異物的進入，從而提高了母線槽的防護性，防止誤操作，使母線的安全性得到了****的提高。
外殼防護等級為IP66，根據系統需求，可在母線槽任意位置設置插接口，安裝快捷，分接方便，使用安全

為交流三相四線或五線制，適用于頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用于工業廠房、礦山等的低壓配電系統和高層商住大樓、酒店、醫院等的供電系統。

T型造型條絕緣型鋁合金母線槽采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

1、檢查鋁合金母線槽所有進線端子的電壓，驗證母線槽是否被切斷電源。

2、定期用軟刷子。真空吸塵器或棉布擦干凈母線槽上的灰塵。

3、檢查鋁合金母線槽總的負載電流不超過主母線電流或設計電流。檢查運行場所溫度。

4、鋁合金母線槽安裝使用3個月內檢查連接螺拴是否松動。1年后進行檢查，其余每3年****進行內外檢查。

5、特別注意連接器的夾緊力矩及表面清潔情況，結構松動或受污染會使用電阻增大而發生過熱。甚至因不平的連接表面可能出現弧光現象。

6、檢查是否有缺件、斷件、生銹、或過度磨損的母線槽部件，彈簧是否有合適的張力及自由伸縮度，發現異常后應立即更換。

7、鋁合金母線槽運行過程中不斷查看是否有來自噴水設備、管道、屋頂和其它潛在的潮氣，是否有其它可能對系統造成威脅的重物；是否有水滴落在母線槽上；是否有熱源對母線槽溫度產生影響。

8、在給鋁合金母線槽系統重新送電前，應檢查絕緣電阻并記錄存檔。

9、維護后確保鋁合金母線槽系統原有的防護等級要求。

使用壽命長：

外殼表面采用粉末涂料靜電噴涂工藝；耐鹽霧性能達1000小時以上。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶（PER）和輻射交聯聚烴熱收縮管；目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，天門母線槽，輻照交聯電纜的工作溫度為125℃。因此，母線槽的絕緣材料工作溫度遠大于電纜。安裝分接母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主干線的電源分接到支線去，每隔若干米就留有一個插接箱口，因此分接十分方便。

母線槽電纜需要在現場進行分接，可靠性差，鋁合金母線槽安裝，即便是預制分支電纜也尤其明顯的缺點，主要是需要向工廠定制，鋁合金母線槽其分支連接方式采用開口的“C”型抱箍，時間一久

具有優異的電絕緣性能，即使在溫度和頻率變化或者受潮時，鋁合金母線槽電絕緣性能都保持穩定，此外，鋁合金母線槽，其耐電暈和耐電弧性能良好，鋁合金母線槽絕緣層可以經受由于變頻系統高次諧波反射導致的2-3倍系統峰值電壓。

1.母線的架構簡單明了，并且更方便安裝，后期維護也比較方便。

2.相比矩形母線，管母線屬于空心導體，所以散熱效果會比較好。

3.在不受環境干擾，不會被外界灰塵潮氣所影響，相比之下的矩形母線則暴露在環境中，不利于安全。

4.母線的表面積大，導體表面和電流密度分布均勻，更適合電流大的回路。

5.采用了聚四氟乙烯的絕緣材料，不懼怕高溫，有比較強的耐老化。

6.還具有電氣絕緣性能強的特點。

極為安全可靠

(1)采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

(2)內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力

(3)接頭采用的特殊構造，可以防止安裝時的誤操作。

(4)插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可將防護擋板拉閉，防止插口處灰塵或異物的進入，同時防止從電表的進線端分接電源.提高了母線槽的防護性能，防止誤操作，使母線的安全性能得到廣****的提高插接箱插接時無需切斷電源，日為地線總是先接上，后斷開。
