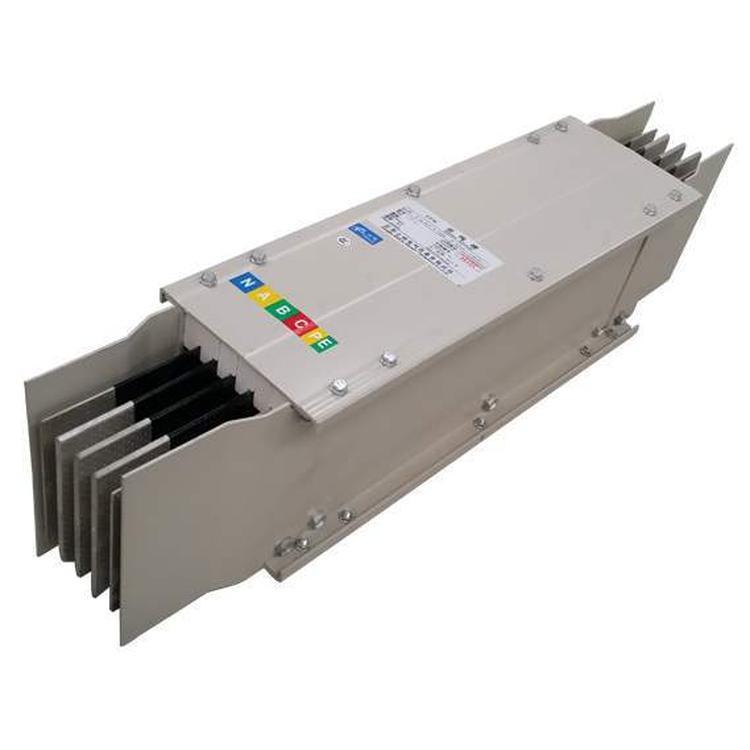

BMC-850A空氣型絕緣母線槽

BMC-850A空氣型絕緣母線槽

簡介：

  空氣型母線產品結構有三相四線、三相五線制，適用于頻率50~60Hz，額定電壓至660V，額定工作電流250A~6300A的供電系統，^大的特點是運行穩定、安全、可靠。特別適用于以下應用場所，

如：1.變壓器與配電柜的連接；

2.配電柜與配電柜之間的連接；

3.高耗能、大電流需求車間的主干輸電線路。

廣泛的適應性

母線槽就相當于電線電纜一樣，如果溫升高的話，，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因?yàn)榻饘賹?dǎo)體受熱之后，是會開始松弛的，從而就降低了機械的強度。

還會出現傷害到人的問題，因?yàn)槿绻�母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然后在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。

 極為安全可靠

■ 采用分離空氣絕緣式，其相間的安全凈距和爬電距離遠遠大于標準要求。
■ 內部絕緣件采用高強度工程塑料，提高了母線槽抗動、熱穩定的能力。
■ 接頭采用的特殊構造，可以防止安裝的誤操作。
■ 插口處設置安全防護擋板，只有當防護擋板拉開時，插接箱才能插入。插口平時不用時可以將防護擋板拉閉并加鉛死，防止插口處灰塵或異物的進入，同時防止誤操作，使母線安全性能得到了****的提高。
■ 插接箱插接時無需切斷電源，因?yàn)榈鼐�總是先接上、后斷開。

BMC-850A空氣型絕緣母線槽

結構特點:

1)該系列封閉母線槽具有優良的抗短路性能，由于具有鋁(或弱磁鋼板)外殼的保護，能夠****地減弱渦流或環流引起的結構發熱，降低封閉母線外殼溫度，減小電能損耗，提高載流量，減輕電動力。

2)該系列封閉母線槽結構先進，安裝維修孔可任意設置于封閉母線的上部或下部，對于大電流戶內封閉母線在殼體的兩側及下部設有通風百頁窗，來加強散熱，降低溫升。

3) 采用雙重絕緣及殼體多點連接接地，使維護工作量明顯減小，安全性能得到顯著提高。

4)采用波紋管伸縮節，安裝簡單，可實現水平、垂直方向兩個自由度的調節，不僅能滿足不同溫降及熱脹冷縮引起的伸縮要求，還可以對由于基礎沉降所引起的誤差進行補償，解決了傳統滑板式伸縮裝置的防護等級差，安裝麻煩，運行不可靠的缺點。

5)為了解決變壓器、發電機及配電柜運行時產生的震動對封閉母線的負i面影響，在其與封閉母線連接外采用軟連接或銅編織帶，外殼之間加入橡膠墊來減小震動；對于封閉母線槽本體，在系統中加裝減震器，對瓷平和導電排實現彈性支持，較好地避免了外殼產生的機械震動及地震波給封閉母線帶來的破壞。

6)封閉母線槽的熱傳遞主要靠熱輻射，為了很好的利用熱輻射，在封閉母線外表面噴涂淺灰色油漆來減少對可見光的吸收；在封閉母線內表面噴涂黑色油漆來加強內部熱量對外殼的輻射，同時防止電暈。

7)為了避免冬天戶外、戶內溫度變化產生的偶然凝露現象，KFM分離絕緣母線，在穿墻處設置穿墻套管，使戶外與戶內封閉母線垂直安裝時，法蘭在內，水平安裝時，法蘭在外。

8)為了提高封閉母線槽的允許運行溫升，防止在沿海露天以及電化腐蝕嚴重的大氣對接頭的電解腐蝕，降低接觸電阻，封閉母線電流大于或等于3000A接頭全部采用鍍銀處理，使其接頭允許溫升提高到65K，大大高于正常工作時溫升。

技術特點

　　1、能使空氣加熱到很高的的溫度，可達850℃，殼體溫度只有50℃左右。

　　2、效率高：可達0.9以上。

　　3、空氣式母線槽空氣潔凈，體積小。

　　4、可根據用戶的需要，設計多類型的空氣電加熱器。

　　5、空氣式母線槽在不違反使用規程時，經久耐用，使用壽命長達幾十年。

　　6、升溫和降溫速率塊，可達10℃/S，調節快而穩定。不會出現所控空氣溫度超前和滯后現象而使溫度控制漂移不定，很適合自動控制。

注意事項

1、對付振動場合，空氣絕緣型封閉母線槽，在接地部位的銜接處應裝配彈簧圈。

2、橋架體系應具有靠得住的電氣銜接并接地。

3、沿橋架全長另敷設接地支線時，每段橋架應至少有一點與接地支線靠得住銜接。

4、當容許應用橋架體系組成接地支線回路時應相符以下請求。橋架端部之間銜接電阻應不大于0.00033歐姆，接地孔應絕緣涂層。在1KV及如下中性點間接接地體系中，受電裝備的接地與體系中性線接地相連。裝有處動堵截供電裝軒時，橋架的級長偏向金屬橫截面積應不小于規定值。

1.母線槽保證在下a}J環境中長期正常工作。a.海拔高度不超過2000m:b.附近空氣溫度在-5℃~十4}℃之間，并且在24h內其均勻漂度不高于 35 ℃;c.空氣清潔，相對溫度在高溫度為 4}℃時不超過50%，在較低溫度時答應有較高的相對濕度，例如 20℃時為90%，但應考慮到因?yàn)闇囟鹊淖兓�，荊州母線，有可能會倡然地戶!，:適度的凝露;d.污染等級為二級；e.安裝種別為“II，IV級;f.安裝方法根據本使用仿單劃定。

2.母線槽TH型產品保證在2.1條中a、b、e、f條所列前提及下列前提工正常工作。a.空氣相對濕度不人于95%;b.有凝露和霉菌的地方。
