630A-6300A紫銅排鋁鎂合金外殼母線槽在母線槽強制性標準GB7251.1的7.4條電擊防護的7.4.3.1.5條中規定，如果采用的措施能夠保證電路有持久良好的導電能力，而且載流容量足以承受成套設備中流過的接地故障電流，那么組裝成套設備的各種金屬部件則被認為能夠****地保證保護電路的連續性。在7．4．3．1．7表4中規定了保護導體截面積。在7．4．3．1．5(e)中規定如果將外殼當做保護電路的一部分使用時，其截面積與7．4．3．1．7中規定的****小載面積在導電能力方面應是等效的。

可靠的絕緣方式

增加了母線系統的抗沖擊能力和使用壽命。使用“Y”型防水性接頭，連接可靠方便。母線槽的極限溫升值是指，母線槽通過額定電流滿負荷運行時，穩定下來的較高溫度減去環境溫度得到的溫升值，通常用K來表示。母線設計時都會做溫升極限實驗，溫升限制著母線的載流能力，溫升高會使得母線的壽命減短、電能損耗提高、電壓下降，同時也影響周圍環境溫度，加速周圍設備絕緣材料的老化，甚至引起安全事故。母線槽能在多少度環境溫度下可以正常運行

母線系統術語和定義 部分型式試驗的低壓成套開關設備和控制設備縮寫為--PTTA母線干線系統---母線槽母線干線單元:母線干線系統的一個單元，它一般是由外殼，固定組件，母線支撐件，絕緣體，母線及相關單元連接而成，有有分接裝置或者無分接裝置，母線槽的單元有各種不同的形狀，常見的就是直型，T型，母線槽安裝方法，十字形，T型等外形.帶分接裝置的母線槽單元: 有生產商預先制造成可以在一點或者多點位置上安裝分接單元母線槽單元.分接單元連接到母線槽時，可以要求或者不要求母線槽與電源斷開.滑觸式母線槽單元: 允許使用滾輪或者滑觸型分接單元的母線槽.母線干線變?nèi)輪卧?用于連接同一系統中不同型號或者不同額定電流的兩種單元的母線槽.

630A-6300A紫銅排鋁鎂合金外殼母線槽

安裝應注意以下幾點：

1、金屬電纜橋架及其支架和引入引出的金屬電纜導管****可靠接地。

⑴金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截面不小于42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建筑物的變形縫時應采取補償措施；穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位于橋架外側。
6、封閉插接母線的連接****符合產品技術文件規定，垂直敷設時。

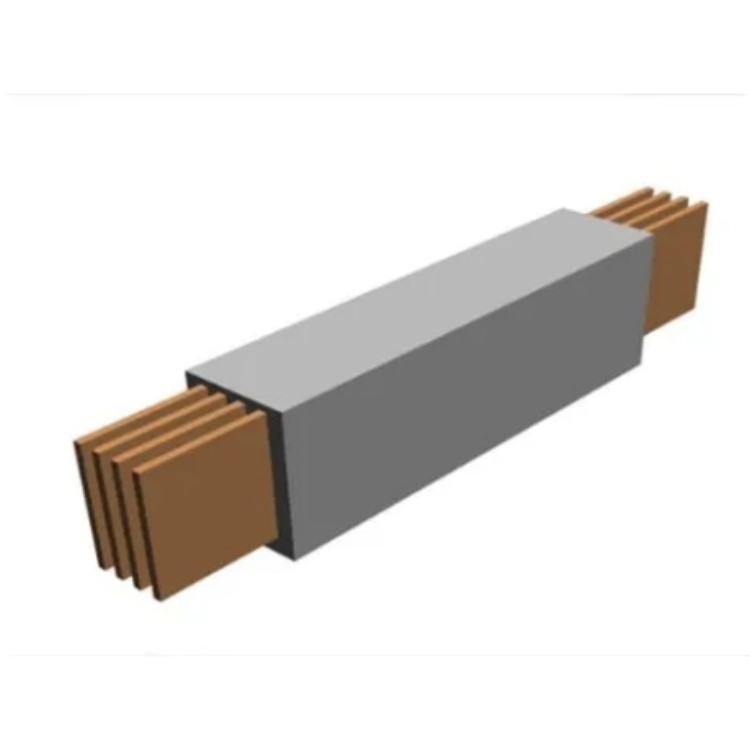

外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

正常工作條件

1、戶內使用連續工作。

2、周圍空氣溫度不高于40℃、溫度下限為-10℃。

3、相對濕度不超過90%(當周圍空氣溫度為 20℃)。

4、當工作條件有特殊要求時、我廠可按特殊要求制造。

主要技術參數額定電壓:660V。額定頻率50Hz(或60Hz)。絕緣電阻值:每段母線槽單元的絕緣電阻應大于或等于20兆歐姆，用戶安裝時，應先檢查絕緣電阻值后再進行安裝。絕緣強度，每一段母線槽單元出廠前均經受到50Hz3750V/Min工頻耐壓試驗。短路強度(承載短路強度的能力)：母線槽能承受表2規定的短時間耐受電流和額定峰值耐受電流所產生的熱應力和電動力。

為交流三相四線或五線制，適用于頻率50～60Hz、額定電流100A～6300A、額定電壓至690V以 下的供配電使用，特別適用于工業廠房、礦山等的低壓配電系統和高層商住大樓、酒店、醫院等的供電系統。

采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著****損耗小，終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其“集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的****損失大，容易老化。

母線槽的部分結構介紹

絕緣支撐----是母線槽設備的組成部分，用來支撐母線槽設備中的導體。

安裝板------用于支撐各種元件并且適合于成套設備中安裝的板。

安裝框架----用于支撐各種元件并且適合于在成套設備中安裝的一種框架。

外殼--------外殼是保護設備免受某些外部因素影響，并使設備在各個方向不被直接解及的一種部件，其防護等級 至少為IP30。

門----------一種帶鉸鏈的或可滑動的覆板。

蓋板--------是外殼的上下殼面，通常是指母線槽設備上的一種部件，高壓母線槽用它來遮蓋外殼上的開口。用螺釘或類似方法將其固定，設備投入運行后一般不再拆卸。

導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*，尤其在的下使用更顯其優越性。

鋁合金母線槽回收再利用產品大跨度設計

直線型母線槽的長度除受運輸能力外，其設計和生產能力不受長度，能工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。

極限溫升值是母線槽的重要參數之一，如果母線槽的溫升高的話，就有可能涉及到母線槽很多方面的問題，所以這一點是非常需要注意的。

母線槽就相當于電線電纜一樣，如果溫升高的話，就可以直接體現出電能的損耗非常的大，而且如果溫升越高，絕緣材料的老化就會更快，所以會降低母線槽的使用壽命。

溫升高的話，會導致周圍的其他設備的絕緣材料老化速度加快，如果一些電線電纜和母線槽是相鄰的，有可能會發生火災事故的，所以非常需要注意的。還會降低母線槽的機械強度，因為金屬導體受熱之后，是會開始松弛的，從而就降低了機械的強度。

還會出現傷害到人的問題，因為如果母線槽溫升高的話，外殼溫度就比較高，人們接觸到很容易被，使整個周圍的環境都收到影響。

所以在使用母線槽的時候，一定要注意盡量避免以上問題的發生，選擇母線槽的時候就要注意其質量，然后在安裝的時候一些注意事項也是不容忽視的，不能有任何疏忽的地方。
