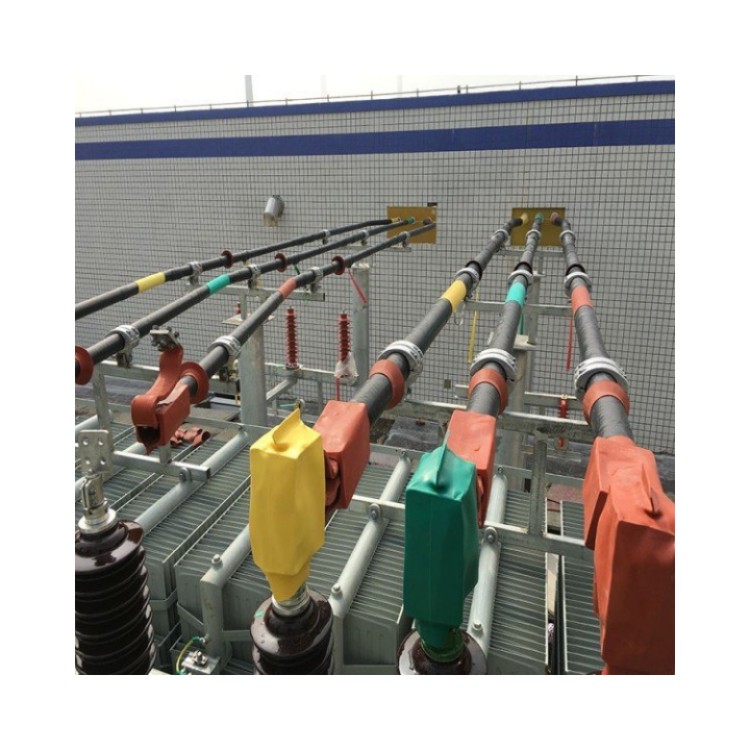

高壓電纜銅管管型母線槽是三相四線和五線組成,適用于工業和采礦區,甚至適用于高層建筑物附近的設備翻新或車間設備的翻新。密集管狀母線。但是,管型母線如何裝備?實際上,它的設備并不像想象的那么難。它平均分為三個過程,仔細計劃就足夠了。管型母線的設備:對于母線的連接,請使用具有高絕緣性,耐電弧性和阻燃性的高強度絕緣板作為連接附件,并用帶絕緣套的螺栓緊固。根據標準的要求,為了滿足母線的重疊面積,螺栓孔和螺栓之間的間隙較小,因為管型母線螺栓增加了絕緣套,從而使間隙變窄;因此,當連接兩段式管狀母線的主母線時,應嚴格將兩個母線的軸線保持在同一中心線上,并且兩個管型母線的母線和絕緣板的螺栓孔應保持一致。對齊。擰緊螺栓時,****依次均勻地應用每個螺栓。這是為了防止設備過程中剪切力的作用而損壞螺栓上的絕緣套。在工程施工過程中,已發現螺栓絕緣套受力破壞而形成管狀母線絕緣的下降狀態的幾個原因。接地連接可以通過使用母線殼來滿足接地要求,但是在噴涂所有母線殼時,管狀母線的兩個部分****通過接地螺栓與電線連接。
采用冷拉紫銅管為輸電主導體,銅管的特點是截面積大、電阻率低、導電率高等等,這些優點在電力輸送配電應用中已得到證實。
在向母線送電前,用500 伏兆歐表絕緣電阻,用歐姆表或電橋測量母線銅導體的直流電阻,每次50 米銅導體長度的直流電阻不應大于0.4 歐姆,如不符合要求時,不準接通電源,應直到查明原因,排除故障為止。
出線盒(插接箱)插拔時,應將出線盒上的自動開關處于“分?jǐn)?狀態下進行,插入時嚴格按出線盒及出線口上的相序標志插合,不得出錯,****由電工人員操作。
優點:
額定電流大額定電流可達12000A,特別適合工作電流大的回
集膚效應低,功率損失小絕緣母線的集膚效應效應系數低,Kf≤1,交流電阻小,因而母線的功率損失小。
絕緣性能好母線采用密封屏蔽絕緣方式,外殼接地電位為零,帶屏蔽的絕緣管型母線電場分布均勻,電氣絕緣性能強。可以直接通過電纜溝和電纜夾層
機械強度高母線主體允許應力為矩形母線的4倍,可承受的短路電流大,機械強度高,使得母線支撐跨距加大。
散熱條件好、溫升低母線為空心導體,母線內徑風道能自然形成熱空氣對流,(室內和室外的氣壓差,能自然形成熱空氣對流)
絕緣材料耐熱系數高母線的主絕緣材料為聚四氟乙烯,可在-250℃-+250℃中工作,有優良的電氣性能和化學穩定性,介質損耗小,阻燃、耐老化、使用壽命≥40年。
抗電器震動能力強可以直接將母線固定在鋼構架上或混凝土支架上,取消穿墻套管和支柱絕緣子,具有與較強的抗震動能力。
不受環境干擾,可靠性高絕緣母線每相是封閉屏蔽絕緣,內部無凝露產生,且了外界潮氣,灰塵以及外物所引起的接地和相間短路故障,運行具有高度的可靠性。GECBT-2風電母線系統① GECBT-2認證支持通過全球的風力發電機公司的認證② GECBT-2風力發電母線系統
GECBT-2風力發電母線系統可滿足任何容量的風電機組的需求,設計先進、環保節能,對惡劣的環境有應能力
具有載流量大、動熱穩定電流高、絕緣性能可靠、抗過電壓能力強等電氣性能優勢
高壓電纜銅管管型母線槽本體壽命能達到40年以上
1、 母線槽選用合理的“三明治"相線嚴密疊壓構造設計,使母線槽外形愈加緊湊,體積更小,并增加了母線體系的動熱穩定性,使母線具有阻抗低,電壓下降的長處。
2、外殼選用不飽和聚酯樹脂加石棉等無機資料全體澆注而成,樹脂中增加光穩定劑和阻燃劑。也可加裝金屬外殼,增加了母線體系的抗沖擊才能和運用壽命。
3、 運用“Y"型防水性接頭,銜接牢靠便利。
母線槽用于高層、****層建筑的輸電系統,母線槽容量大,分支方便,電流可以達到5000A,而且母線槽可以在任意位置預留插口,分支極其方便,因此母線槽在建筑工程中迅速的得到了推廣應用。
母線槽具有體積小,結構緊湊,運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好、使用壽命長等優點。
■ 采用了雙頭定扭矩螺栓,確保了連接所需的壓力;配以特制的碟形彈簧,確保了連接接觸面間的持久壓力
■ 可單獨配置有溫度指示模塊,確保在系統故障、溫升過高時可以提醒檢修
■ 連接母排截面是母線槽系統母排截面的1.2倍以上,接觸面為雙面搭接,****降低了接觸電阻
■ 絕緣隔板的邊緣增加了凹凸溝槽,增大了爬電距離
■ 全長密集,不會形成“煙囪效應"
■ 結構緊湊,占用的建筑物空間更小
■ 導體緊密排列,整體散熱,溫升更低
■ 插口處母排不打彎,高密集、低阻抗
■ 防錯相設計,確保安裝時相序正確無誤
■ 載流能力不受安裝位置及安裝方式的影響
高壓管式母線槽的全封閉密集結構,確保了無論母線體系采用何種設備,都不考慮降額。它具有一系列配套設備,體積小、容量大、規劃施工周期短、拆裝便利、安全牢靠,運用壽命長。
性能要求:
額定電壓 6.3kV
運行電壓(Um) 7.2kV
額定頻率 50Hz
額定電流 3150A
額定熱穩定電流(4s) 40kA
額定動穩定電流(峰值) 100kA
管母線*允許載流量 ≦2.5A/mm2
額定電流導體溫升: ≦40K
冷卻方式 自然冷卻
額定絕緣水平 A) 雷電沖擊耐壓(1.2/50ms,峰值) 75kV
B) 對地1mim工頻耐受電壓 42kV
局部放電水平
絕緣銅管母線在1.5Um/下視在放電量不大于10pC。
賣方應提供成熟產品,并經買方交接試驗合格后方可投入系統運行。
母線運行過程中應密封良好,不能有水、雜物、小動物進入。
應有方便的連接接地線的位置。
